MECHATROLINK Ⅲ光電交換機典型產品
工業型 | |||
![]() |

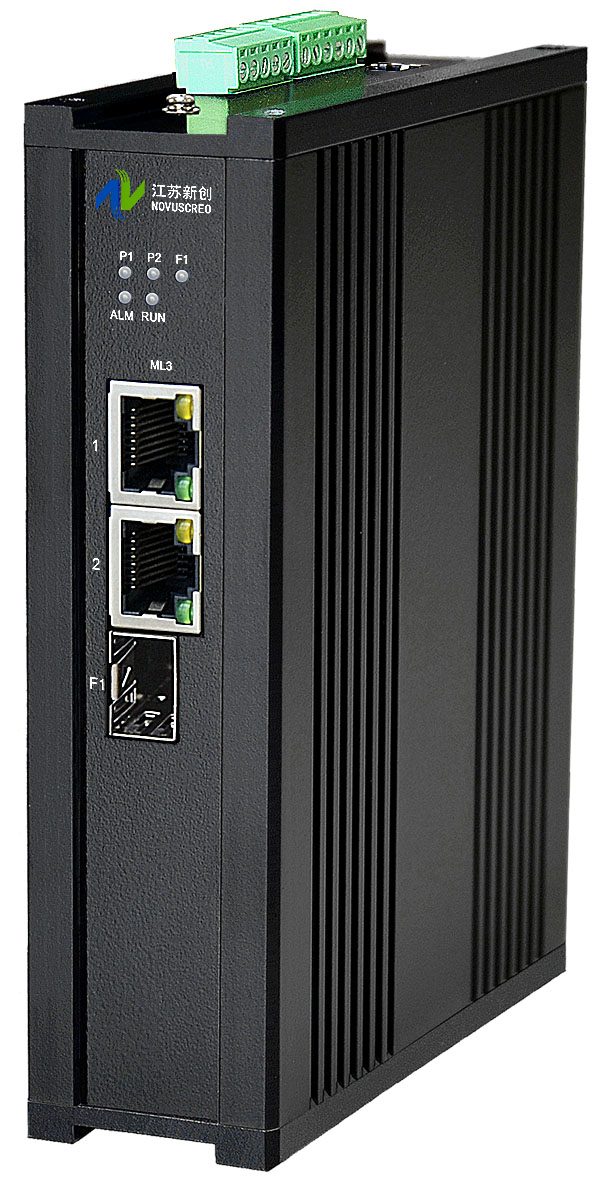

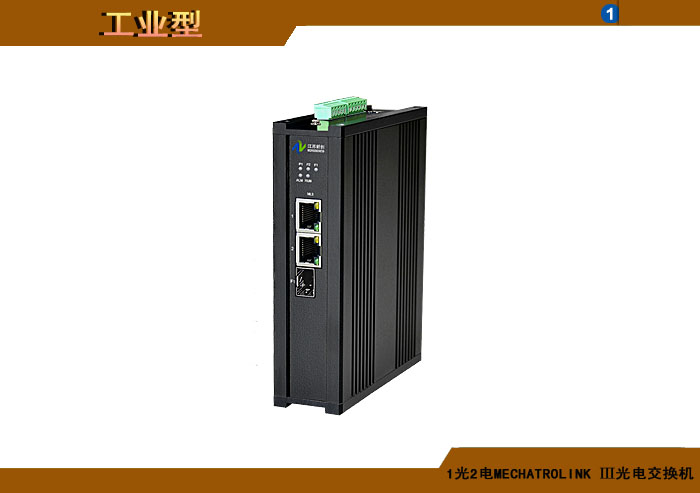

型號 | FSMECHATROLINKⅢT2F1-A/B/R-DC31-I-NC/NM |
選型手冊 數據手冊 安裝說明書 訂貨下單表 |
配置 | 1光口2電口MECHATROLINK Ⅲ光電交換機,獨立/總線/冗余供電(DC18~36V/5V),導軌,模塊封裝,工業型,非網管/網管 | ||
![]() |

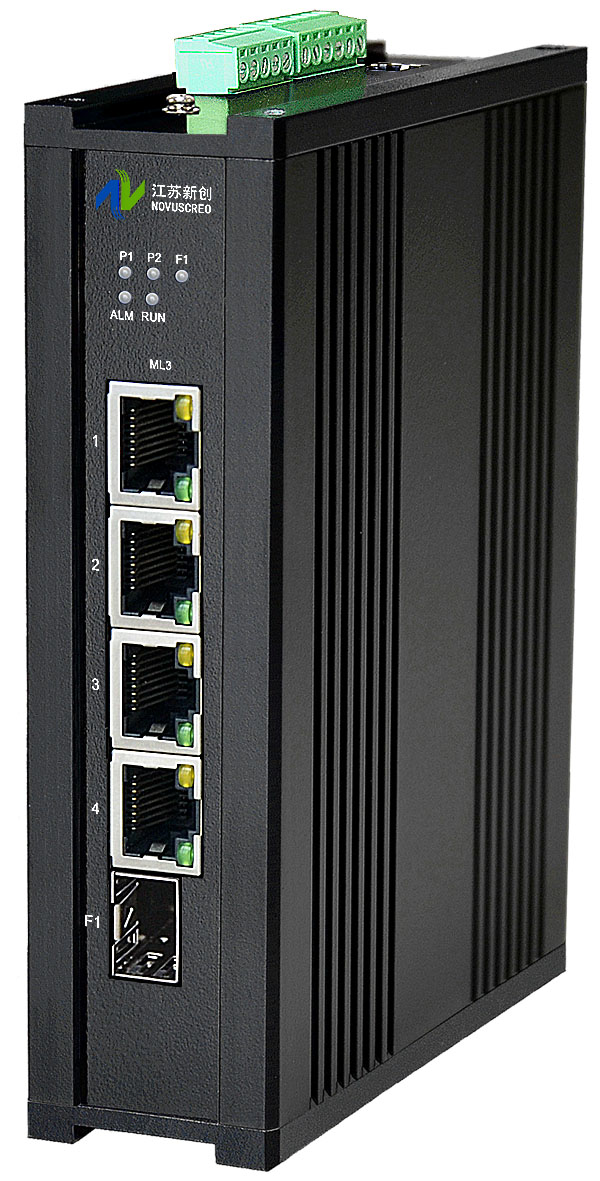

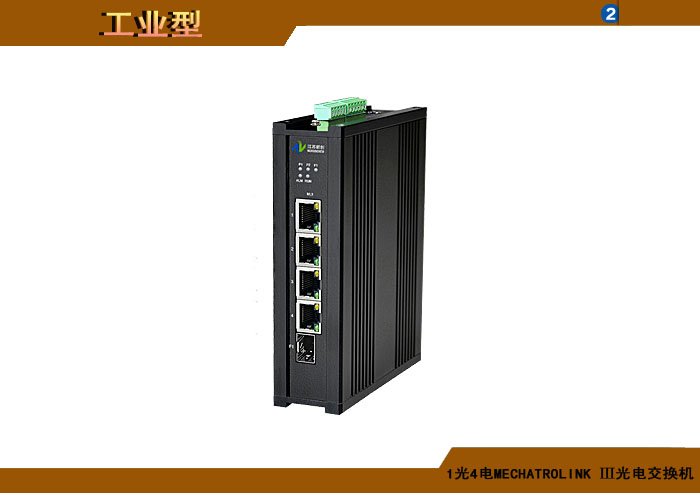

型號 | FSMECHATROLINKⅢT4F1-A/B/R-DC31-I-NC/NM |
選型手冊 數據手冊 安裝說明書 訂貨下單表 |
配置 | 1光口4電口MECHATROLINK Ⅲ光電交換機,獨立/總線/冗余供電(DC18~36V/5V),導軌,模塊封裝,工業型,非網管/網管 | ||
![]() |

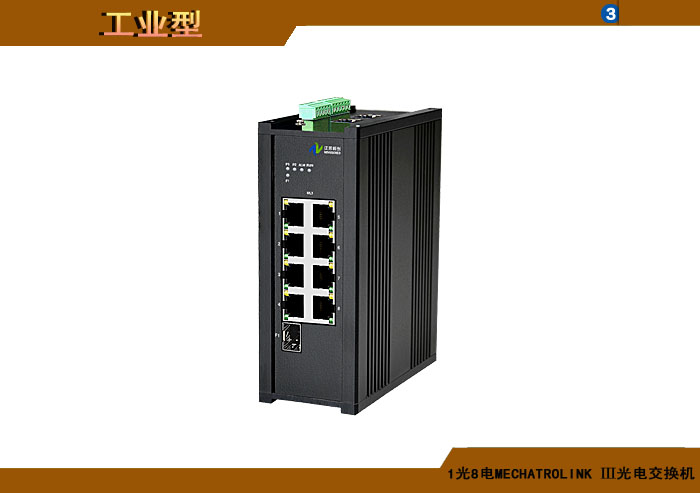

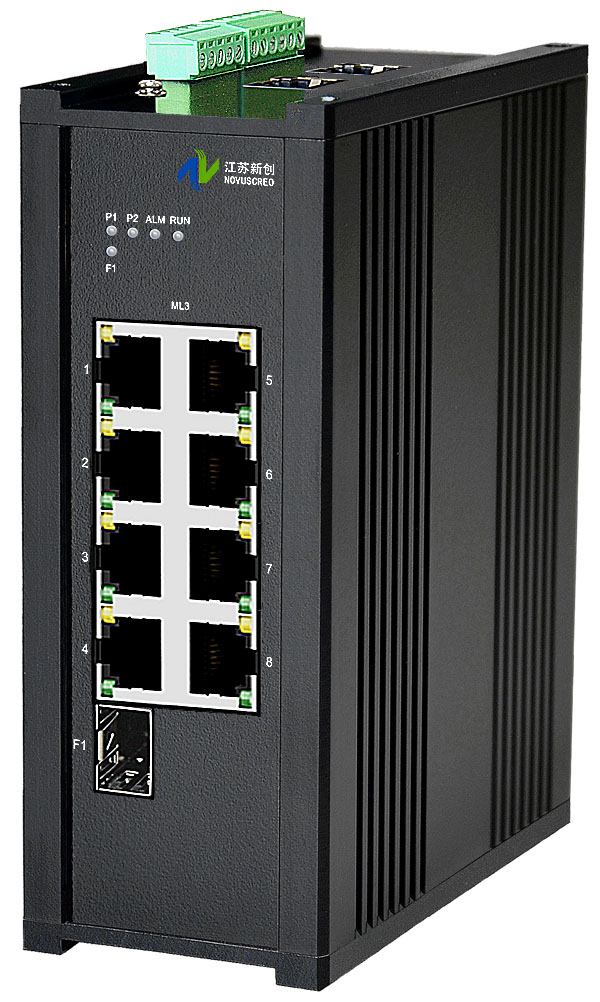

型號 | FSMECHATROLINKⅢT8F1-A/B/R-DC32-I-NC/NM |
選型手冊 數據手冊 安裝說明書 訂貨下單表 |
配置 | 1光口8電口MECHATROLINK Ⅲ光電交換機,獨立/總線/冗余供電(DC18~36V/5V),導軌,模塊封裝,工業型,非網管/網管 | ||
![]() |

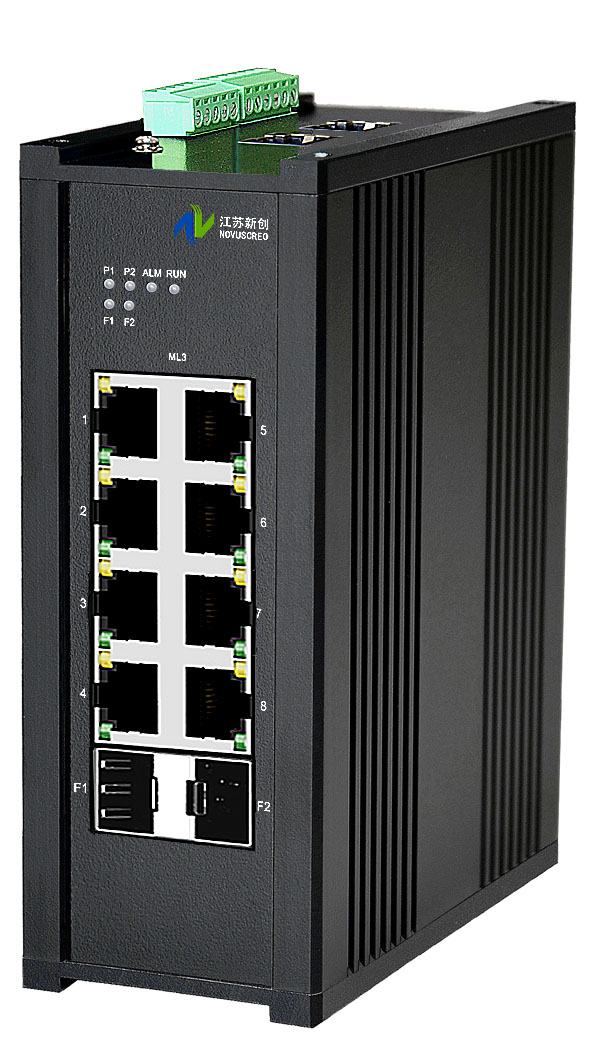

型號 | FSMECHATROLINKⅢT8F2-A/B/R-DC32-I-NC/NM |
選型手冊 數據手冊 安裝說明書 訂貨下單表 |
配置 | 2光口8電口MECHATROLINK Ⅲ光電交換機,獨立/總線/冗余供電(DC18~36V/5V),導軌,模塊封裝,工業型,非網管/網管 | ||
![]() |

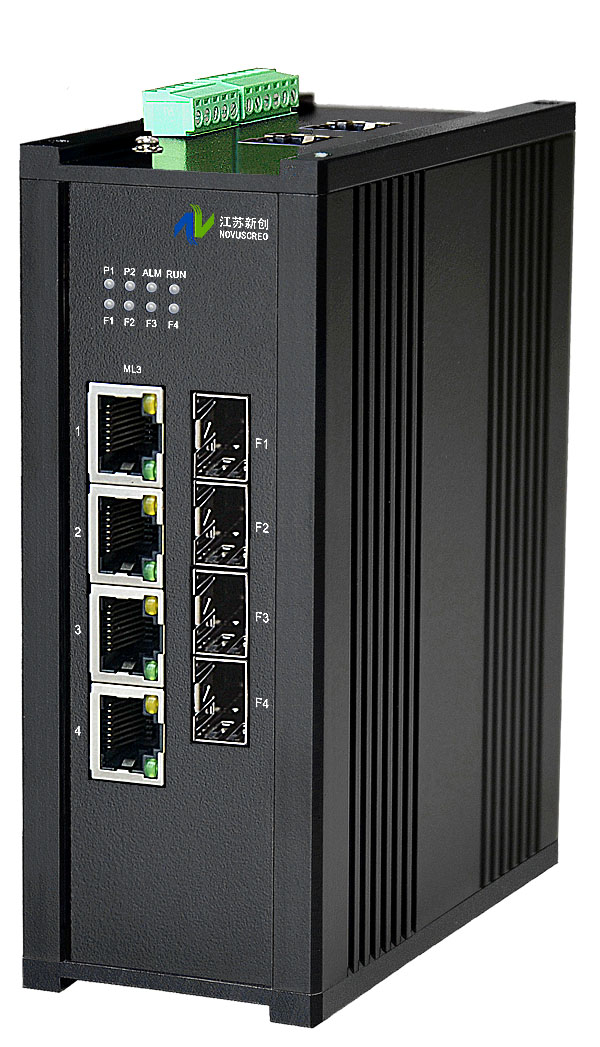

型號 | FSMECHATROLINKⅢT4F4-A/B/R-DC32-I-NC/NM |
選型手冊 數據手冊 安裝說明書 訂貨下單表 |
配置 | 4光口4電口MECHATROLINK Ⅲ光電交換機,獨立/總線/冗余供電(DC18~36V/5V),導軌,模塊封裝,工業型,非網管/網管 |
MECHATROLINK III光電交換機是江蘇新創自主研發創新,專門為工業自動化控制系統、PLC/DCS系統、信號測量及數據采集系統的現場各種IO設備、儀器儀表、電壓、電流、電量、溫度、壓力、流量、液位、電位、位置、煙霧、化學元素檢測等等各種傳感器、編碼器、計數器、變頻器、伺服器、執行器設備輸出的 MECHATROLINK III信號在單模、多模和塑料光纖上遠距離可靠傳輸而設計。通過1芯或2芯單?;蚨嗄!⑺芰瞎饫w,可以將遠距離分布的多個 MECHATROLINK III網路連接起來,這樣使得大地理范圍內分布式局域網絡通信成為可能。透明符合和兼容安川、MECHATROLINK協會的MECHATROLINK III標準,透明支持任意 MECHATROLINK III上層協議,支持最大100Mbps的工作速率。內置電纜自動均衡器和時鐘重定時功能,因此大大降低及保證了輸出波形失真和數字信號抖動的要求,提高了輸入輸出信號質量,單段電纜長度可達100米,最大節點數62個。支持輸入、輸出及電源三端隔離,采用先進的高速數字隔離技術,其傳輸速度和熱穩定性遠高于普通的光電隔離器;內置15KV靜電保護器,可有效防止設備之間由于地不平衡引起的串口損壞及靜電擊穿。內置的高性能的兩級粗細抗雷擊保護裝置,支持共模和差模兩種保護模式。高達10KA通流量的第一級粗保護電路能夠有效的降低和抑制雷電、浪涌大信號沖擊;第二級精細保護電路能夠有效去除小信號殘留電壓沖擊及干擾信號。所有保護電路都采用高可靠、低殘壓、低寄生電容及快速響應保護時間的防雷器件。
MECHATROLINK III光電交換機具有極低的傳輸延遲和更強的非阻塞 MECHATROLINK III網包封轉發能力,交換機采用完全透明的底層轉換及交換技術,因此能夠透明支持任意 MECHATROLINK III協議。換機電接口具有100M自適應能力和線纜自動交叉功能,能夠與任何 MECHATROLINK III局域網、計算機和交換機相互聯。
MECHATROLINK III光電交換機能夠透明傳輸最大10KByte的Jumbo Frame超長幀,端口幀緩沖空間高達500KByte;支持8192個MAC線速自動學習尋址能力和4096個VLAN子網管理。支持高達8192個組播組管理。支持 IEEE802.3X 全雙工流量控制和半雙工背壓流量控制;所有端口具有更強的廣播和組播風暴處理能力;支持端口Trunk及聚合功能。強大的QoS及標記服務管理使得交換機能夠提供高質量的網絡通信服務。
MECHATROLINK III光電交換機采用江蘇新創先進FastRing 處理技術及的快速生成樹和多成樹協議,因此能夠支持各種建總線級聯鏈形、星型分叉形、環網及多環相切形、T形、網格型等各種復雜的高可靠冗余網絡,30ms的保護恢復時間使得交換機尤其適合在高可靠的工業自動化及實時快速網絡通信中。
MECHATROLINK III光電交換機支持單模、多模或塑料光接入互連,光纖端面支持PC/APC/UPC;光接口ST、FC、SC、LC、E2000和任意可選,支持SFP可插拔光模塊;支持各種不同的距離,多模0~8公里;單模0~120公里,塑料光纖0~200米。
MECHATROLINK III光電交換機提供可選的基于RS-232/485/422串口、WEB和SNMP的網絡管理方式,方便用戶對端口狀態、電源、和光鏈路狀態進行實時配置和監控管理,多個LED狀態指示燈方便用戶維護和故障判斷。
MECHATROLINK III光電交換機可根據用戶的應用場合和需求不同而特殊設計,產品可分DIN35mm導軌模塊封裝和分線盒封裝。

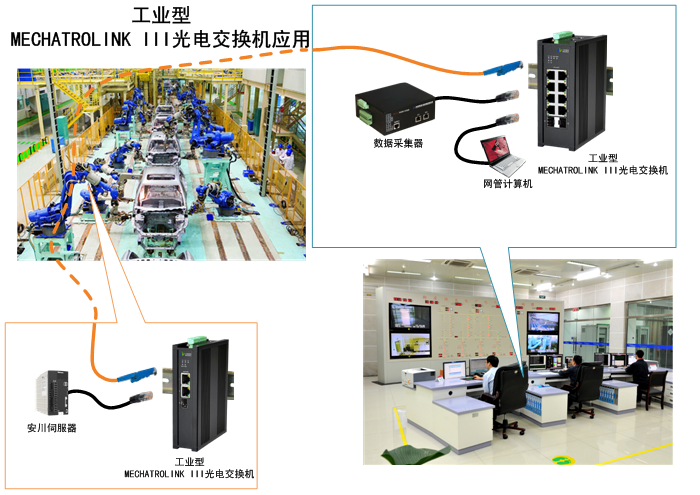

MECHATROLINK III光電交換機已經廣泛應用在石油化工、礦山開采及冶煉廠礦企業、高鐵及地鐵軌道交通、橋梁隧道、城市管理公交BRT及公用設施、海島港灣碼頭、大壩及河道水利、燃煤氣自來水及污水處理、能源發電和輸配變電網、環境監測和保護、物聯網及大數據機房控制中心、食品加工、工業自動化自動控制及數據采集、機器人及視覺控制、傳感及執行器運動控制、醫學影像、船舶運輸、物探及地震海洋勘探、海上及水下作業及鉆探井平臺的PLC/DCS等自動控制及數據采集系統中。
◆ 支持 MECHATROLINK III網絡交換和互聯。
◆ 兼容和符合安川、MECHATROLINK協會的MECHATROLINK III標準。
◆ 支持最大100Mbps速率。
◆ 支持單段電纜最大通信距離100米 ,最大節點數62個。
◆ 內置電纜自動均衡器和時鐘重定時功能。
◆ 支持全雙工或半雙工工作模式。
◆ 500K端口幀緩沖能力。
◆ 端口流量及存儲在線設置。
◆ 源IP 非法訪問阻塞。
◆ 8192個MAC線速自動學習尋址能。
◆ 100M速率和MDX線纜自動交叉。
◆ 支持雙工流量控制和半雙工背壓流量控制。
◆ 支持10KByte的Jumbo Frame超幀。
◆ 支持 4096個VLAN。
◆ 支持廣播和組播風暴處理和控制。
◆ 支持端口Trunk聚合功能。
◆ FastRing 300ms 橋接重新生成故障自愈保護時間。
◆ 支持快速生成樹協議。
◆ 支持多生成樹協議。
◆ 支持 IGMP Snooping協議。
◆ 支持GARP、GMRP和GVRP協議
◆ 支持 多標記及DSCP(IPv4和IPv6) 。
◆ 支持多VALN tag (Q-in-Q) 。
◆ 總線級聯鏈形、星型分叉形、環網及多環相切形、T形、網格型。
◆ 支持信號輸入、輸出及電源三端隔離和強大的抗干擾功能。
◆ 電流回路支持自動限流過載保護。
◆ 符合IEC 61000-4-2 ±15KV氣隙放電。
◆ 符合IEC 61000-4-2 ±8Kv接觸放電。
◆ 符合人體靜電 ±15KV ESD保護。
◆ 符合IEC 61010-1隔離標準。
◆ 高達2500VAC 1min隔離。
◆ 符合GB/T 18268(IEC61326-1)電磁兼容標準
◆ 符合IEC 61643-21防雷標準。
◆ 符合IEC 60664-1和VDE 0110-1電氣間隙和爬電距離標準。
◆ 粗細多級防雷和抗浪涌設計。
◆ 支持共模和差模防雷保護。
◆ 最高10KA(8/20us)的通流量。
◆ 支持獨立供電、供電方式。
◆ 支持輸入、輸出電源反向過流過壓自動保護。
◆ 提供光鏈路失效及電源狀態報警繼電器IO輸出。
◆ 單、多?;蛩芰瞎饫w傳輸。
◆ 傳輸距離最大多模0~8公里;單模0~120公里,塑料光纖0~200米。
◆ 發射波長1310~1610nm(單模) ,850~1610nm(多模),650~1310nm(塑料光纖)
◆ ST、FC、SC、LC、E2000可選,支持SFP可插拔模塊。
◆ 全表面貼裝技術。
◆ 支持用戶定制及OEM方式。
◆ DIN35mm導軌模塊、分線盒封裝。
◆MECHATROLINK III | |
物理接口 | RJ45/工業MINI型IO連接器(IMI)/可定制 |
接口標準和協議 | 安川、MECHATROLINK協會的MECHATROLINK III標準。 |
最大速率 | 100Mbps |
單段電纜最大通信距離 | 100米 |
單段電纜最大節點數 | 62個 |
◆靜電保護 | |
ESD靜電保護 | 符合人體靜電ESD ±15KV保護標準 |
氣隙放電標準 | 符合IEC 61000-4-2 ±15KV 氣隙放電標準 |
接觸放電標準 | 符合IEC 61000-4-2 ±8kV 接觸放電標準 |
◆電氣隔離 | |
隔離標準 | 符合IEC 61010-1 |
隔離方式 | 輸入、輸出和電源三端隔離 |
絕緣強度 | 大于2500VAC 1min(輸入、輸出和電源之間) |
絕緣電阻 | 大于100MΩ 500VDC(輸入、輸出和電源之間) |
◆電磁兼容 | |
電磁兼容標準 | GB/T 18268(IEC61326-1) |
◆防雷和浪涌保護 | |
電氣間隙和爬電距離標準 | 符合IEC 60664-1和VDE 0110-1 |
標稱通流量 | 5KA |
最大通流量Imax | 10KA |
◆光纖接口 | |
光纖種類 | 單模(9/125um)或多模(50/62.5/125um)或塑料光纖 |
光纖連接端面 | PC/APC/UPC |
光纖數量 | 1/2纖 |
光發射波長 | 1310~1610nm(單模) ,850~1610nm(多模),650~1310nm(塑料光纖) |
傳輸距離 | 多模:0~8公里;單模:0~10/20/40/80/120公里;塑料:光纖0~200米 |
最大光功率動態范圍 | 15/20/25/32dB |
◆電源輸入/供電方式 | |
供電電壓 | 18~36VDC |
輸入方式 | 獨立供電/供電 |
配電電壓輸出 | 24VDC可選 |
◆工作環境 | |
工作溫度 | -40℃~+70℃ |
存儲溫度 | -40℃~+85℃ |
濕度 | 0~95%不結凝 |
防護等級 | IP20/IP67 |
◆外形尺寸( mm ) | |
DM4(模塊導軌式) | 114.5 X 99 X 22.5 (長X 高X 寬) |
DC31(模塊導軌式) | 114.5 X 99 X 22.5 (長X 高X 寬) |
DC32(模塊導軌式) | 114.5 X 99 X 45 (長X 高X 寬) |
D4(分線盒式) | 117 X 58 X 45 (長X 高X 寬) |
D6(分線盒式) | 126 X 58 X 45 (長X 高X 寬) |
D8(分線盒式) | 153 X 58 X 45 (長X 高X 寬) |
安裝方式 | 獨立式 |
材料類型 | PA-66/金屬鋁型材 |
江蘇新創 MECHATROLINK III光電交換機訂貨型號命名標準:
FS MECHATROLINKIIIT2/4F1/2/4-A/B/R-DC31/DC32/D4/D6/D8-I-NC/NM
FS MECHATROLINKIII2/4/6/8: MECHATROLINK III 1/2/4光口2/4/6/8電口光電交換機;
A/B/R:表示輸入供電方式;
A:表示獨立供電;
B:表示供電;
R:表示冗余供電;
DC31/DC32/D4/D6/D8:表示機箱結構尺寸類型;
DC31:表示DC31導軌模塊;
DC32:表示DC32導軌模塊;
D4:表示4口分線盒;
D6:表示6口分線盒;
D8:表示8口分線盒;
NC/NM:表示網管;
NC:表示非網管;
NM:表示網管型;
