CircLink光模塊
CircLink光纖收發模塊采用高度集成超小微型模塊化低成本設計,用戶幾乎不需任何外圍電路就可以將遠端現場的各種串口設備如傳感器、變送器、編碼器、計數器、變頻器、伺服器、執行器、RFID讀寫終端、模數轉換設備、探測器、煙感探頭、LED燈光控制、遙控遙測遙信自動化裝置、儀器儀表及測量計量設備、IO控制終端、打印機、云臺、雨刷、加熱器、控制報警器、紅外補光和控制鍵盤的CircLin…

快速選型
產品概述
性能特點
技術標準
典型應用
典型產品
訂貨型號

CircLink光纖收發模塊典型產品

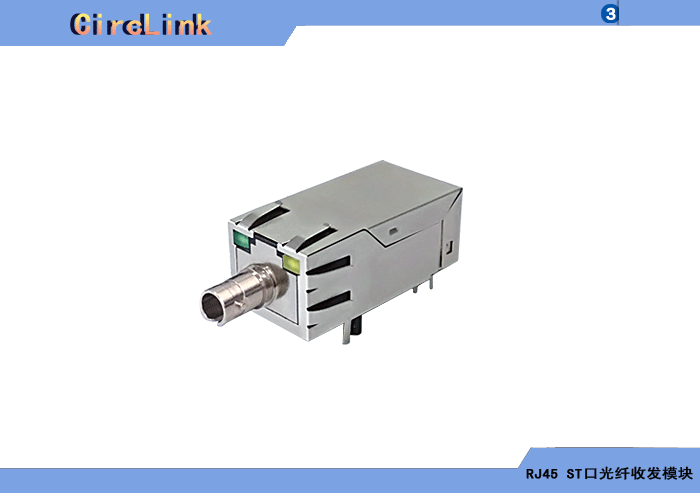

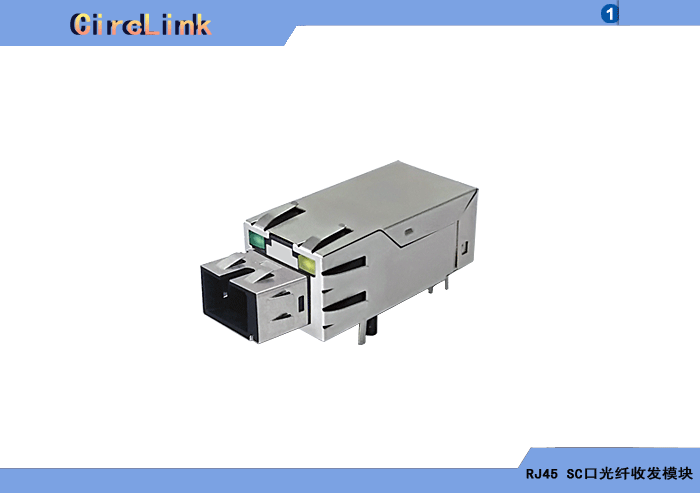

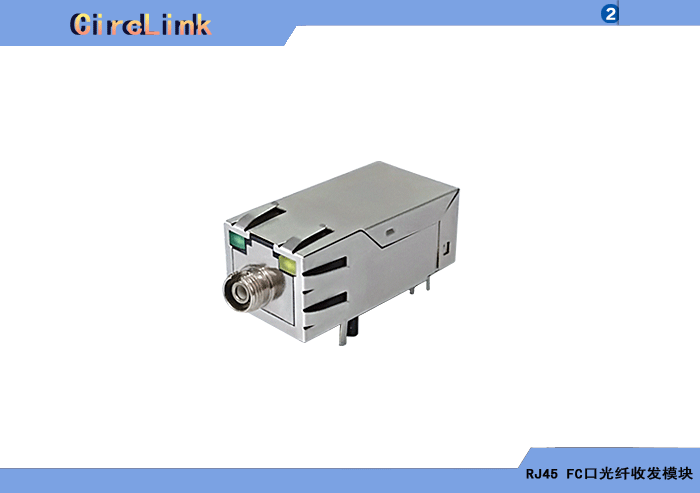

CircLink RJ45SC接口 CircLink RJ45FC接口 CircLink RJ45ST接口

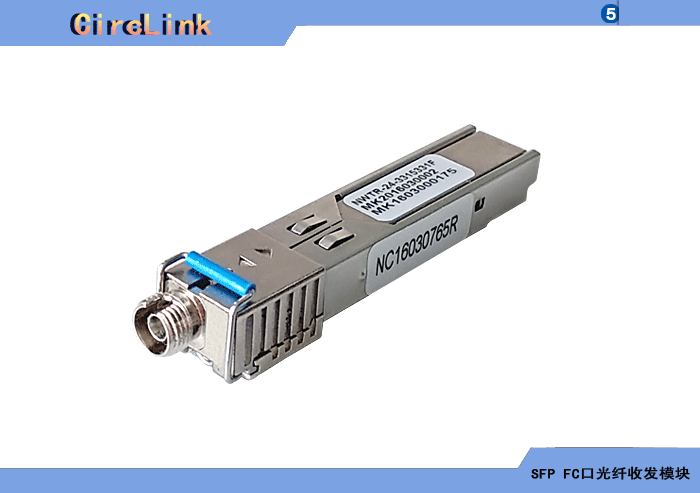

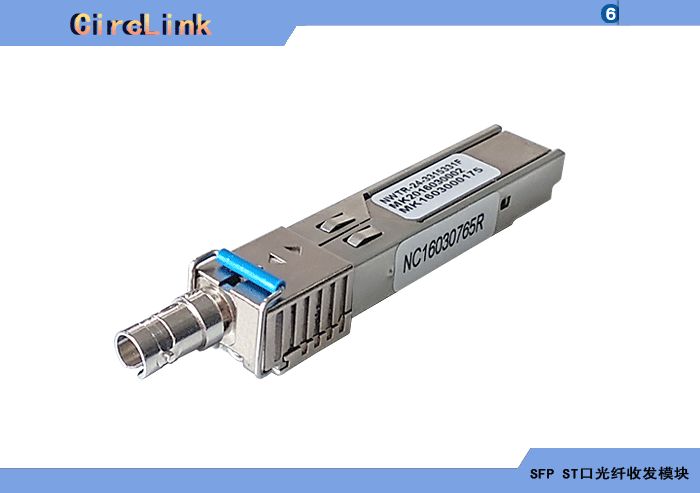

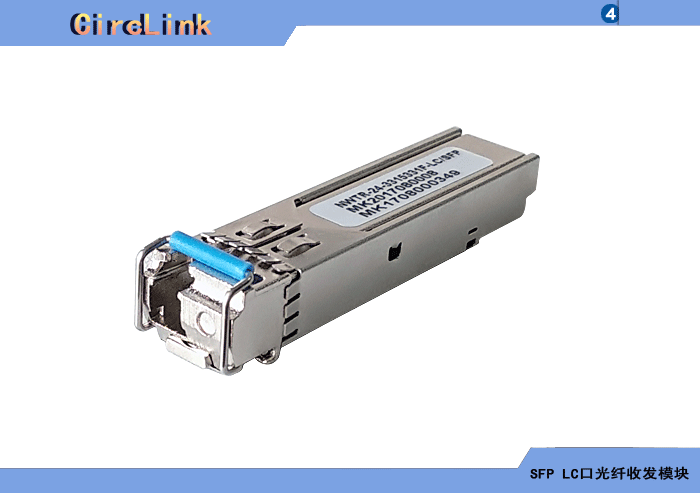

CircLink SFPLC接口 CircLink SFPFC接口 CircLink SFPST接口

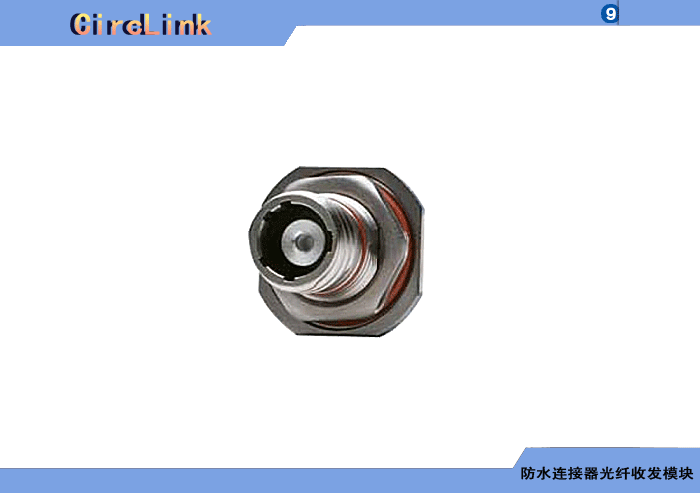

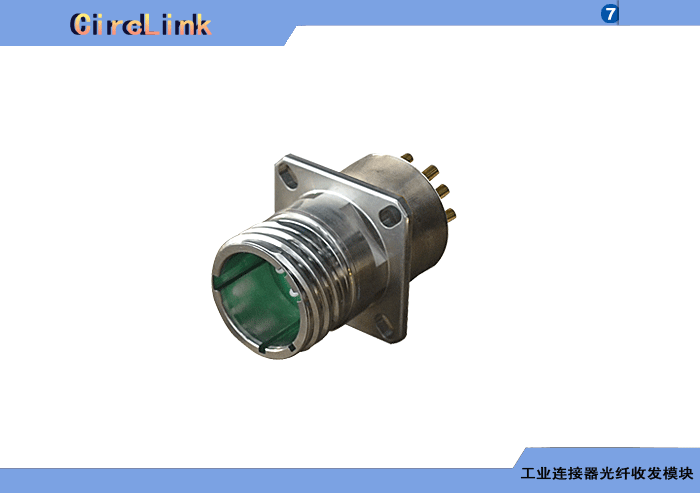

CircLink工業連接器型 CircLink 防水連接器型

CircLink RJ45/SFP/工業/防水連接器型光纖收發模塊,單纖雙向
型   號 數據速率 光纖 波長 距離 光器件 溫度 手冊
FMT-CircLink-4D1310W-M1-P-C/I/M-G 78K~5Mbps MMF 1310nm 4KM FP/PIN C/I/M 選型手冊下載
FMR-CircLink-4D1550W-M1-P-C/I/M-G 78K~5Mbps MMF 1550nm 4KM FP/PIN C/I/M
FMT-CircLink-15D1310W-S1-P-C/I/M-G 78K~5Mbps SMF 1310nm 15KM FP/PIN C/I/M
FMR-CircLink-15D1550W-S1-P-C/I/M-G 78K~5Mbps SMF 1550nm 15KM FP/PIN C/I/M
FMT-CircLink-30D1310W-S1-P-C/I/M-G 78K~5Mbps SMF 1310nm 30KM FP/PIN C/I/M
FMR-CircLink-30D1550W-S1-P-C/I/M-G 78K~5Mbps SMF 1550nm 30KM FP/PIN C/I/M
FMT-CircLink-40D1310W-S1-P-C/I/M-G 78K~5Mbps SMF 1310nm 40KM FP/PIN C/I/M
FMR-CircLink-40D1310W-S1-P-C/I/M-G 78K~5Mbps SMF 1550nm 40KM DFB/PIN C/I/M
FMT-CircLink-80D1310W-S1-P-C/I/M-G 78K~5Mbps SMF 1310nm 80KM FP/PIN C/I/M
FMR-CircLink-80D1310W-S1-P-C/I/M-G 78K~5Mbps SMF 1550nm 80KM DFB/PIN C/I/M
FMT-CircLink-100D1310W-S1-P-C/I/M-G 78K~5Mbps SMF 1490nm 100KM DFB/PIN C/I/M
FMT-CircLink-100D1310W-S1-P-C/I/M-G 78K~5Mbps SMF 1550nm 100KM DFB/PIN C/I/M
FMR-CircLink-120D1310W-S1-P-C/I/M-G 78K~5Mbps SMF 1490nm 120KM DFB/PIN C/I/M
FMR-CircLink-120D1550W-S1-P-C/I/M-G 78K~5Mbps SMF 1550nm 120KM DFB/PIN C/I/M
FMR-CircLink-160D1310W-S1-P-C/I/M-G 78K~5Mbps SMF 1490nm 160KM DFB/PIN C/I/M
FMR-CircLink-160D1550W-S1-P-C/I/M-G 78K~5Mbps SMF 1550nm 160KM DFB/PIN C/I/M
FMR-CircLink-200D1310W-S1-P-C/I/M-G 78K~5Mbps SMF 1490nm 200KM DFP/APD C/I/M
FMR-CircLink-200D1550W-S1-P-C/I/M-G 78K~5Mbps SMF 1550nm 200KM DFP/APD C/I/M

  CircLink光纖收發模塊采用高度集成超小微型模塊化低成本設計,用戶幾乎不需任何外圍電路就可以將遠端現場的各種串口設備如傳感器、變送器、編碼器、計數器、變頻器、伺服器、執行器、RFID讀寫終端、模數轉換設備、探測器、煙感探頭、LED燈光控制、遙控遙測遙信自動化裝置、儀器儀表及測量計量設備、IO控制終端、打印機、云臺、雨刷、加熱器、控制報警器、紅外補光和控制鍵盤的CircLink接口信號通過光纖與中心的計算機、工控機、PLC、POS機、中控系統、數據采集或控制設備、計量計費系統、SCADA(數據采集及監控)、機器視覺及運動控制系統等主機或中央控制系統相連,這樣大大方便了中心主機及軟件系統同時與多臺CircLink設備或裝置完成數據通信、采集和控制。采用零延遲自動方向切換技術及底層接口轉換技術,CircLink總線符合和兼容符合和兼容Circlink總線標準,支持最大78K~5Mbps的總線工作速率,單段電纜總線長度可達600米,最大節點數19個,支持CircLink或TTL接口。支由于采用光纖設計及接口多重防雷浪涌保護設計,因此用戶設備的CircLink信號不但能夠通過光纖進行遠距離傳輸,而且可以有效的抑制雷電、浪涌信號、靜電沖擊和強電磁波輻射干擾,而且可實現設備之間的電氣隔離。
  CircLink光纖收發模塊支持單模、多模單纖,光接口ST、FC、SC、LC可選;也可根據用戶需求提供帶尾纖的光纖收發模塊,尾纖長度可由用戶指定。光纖收發模塊支持各種不同的距離,多模最大0~4公里 ;單模0~160公里,光模塊發射波長支持1310/1550nm或1490/1550nm波長。光模塊激光器支持FP或DFB,探測器可支持普通PIN或高靈敏度APD。
  CircLink光纖收發模塊+3.3V或5V供電,支持SFP可插拔型、RJ45型、工業接器型、防水連接器型等等封裝。
  CircLink光纖收發模塊提供信號輸入輸出、光纖鏈路失效、電源等狀態指示燈管腳方便用戶維護和故障判斷。
  CircLink光纖收發模塊可根據用戶的應用場合和需求不同而特殊設計,可分為商業級、工業級等可靠性級別。


◆ 支持點對點連接方式。
◆ 支持CircLink。
◆ 兼容和符合Circlink總線標準。
◆ 支持最大78K~5Mbps速率。
◆ 支持單段電纜最大通信距離600米。
◆ 支持單段電纜最大節點數19個。
◆ 內置電纜自動均衡器和時鐘重定時功能。
◆ 無延遲、自動雙向切換。
◆ 支持底層接口轉換技術。
◆ 支持CircLink或TTL接口。
◆ 傳輸距離多模0~4公里 ,單模0~160公里。
◆ 發射波長1310/1550nm或1490/1550nm(單模) ,1310/1550nm(多模)。
◆ 光模塊激光器支持FP或DFB。
◆ 光模塊探測器可支持普通PIN或高靈敏度APD。
◆ ST、FC、SC、LC可選(尾纖可選)。
◆ 支持RJ45型封裝。
◆ 支持SFP可插拔型封裝。
◆ 支持工業連接器型封裝。
◆ 支持防水連接器型封裝。
◆ 提供信號輸入輸出、光纖鏈路失效等狀態指示。
◆ +3.3V或5V。
◆ 支持商業級、工業級等可靠性級別。


◆CircLink/TTL
接口數量 1路
接口標準和協議 Circlink總線標準。
最大速率 78K~5Mbps
單段電纜最大通信距離 600米
單段電纜最大節點數 19個
接口電平 CircLink或TTL
光纖
物理接口 FC/SC/ST/LC,尾纖可選
光纖種類 單模(9/125um)或多模(50/62.5/125um)
光纖數量 單纖
單模光發射波長 1310/1550nm或1490/1550nm
多模光發射波長 1310/1550nm
激光器 FP/DFB
探測器 PIN/APD
傳輸距離 多模最大0~4公里 ,單模0~160公里
告警 TTL或OC告警輸出
電源輸入/供電方式
+5V或3.3V
封裝形式
RJ45封裝
SFP可插拔性封裝
工業連接器型封裝
防水連接器型封裝
工作環境 商業級 工業級
工作溫度 -20℃~+70℃ -40℃~+85℃
濕度 0~95%不結凝 0~95%不結凝
外形尺寸
RJ45型封裝 26 X 17 X 13  (長X寬X高)(不包括光接口)
SFP可插拔型封裝 57.4 X 13.9 X 14  (長X寬X高)(不包括光接口)
工業連接器型封裝 根據實際接插件確定尺寸
防水連接器型封裝 根據實際接插件確定尺寸

















江蘇新創CircLink光纖收發模塊訂貨型號命名標準:

FMTR-CircLink-XXD-YYW-S/M-1-P-C/I/M-G

FMTR-CircLink:CircLink數據光纖收發模塊;

FMT:表示CircLink發射光纖模塊;
FMR:表示CircLink接收光纖模塊;

CircLink:表示CircLink;

XXD:表示距離;

YYW:表示長激光器發射波長;

YYW:表示1310/1490/1550;

M/S1:表示光纖種類及光纖數量;
M:表示多模; S:表示單模;
1:表示單纖;

P:表示模塊封裝形式;
R:RJ45型封裝 S:SFP可插拔型封裝;
I:工業連接器封裝; W:防水連接器型;

C/I/M:表示工作溫度范圍;
C:表示-20~+70℃商業級; I:表示-40~+85℃工業級;

G:表示ROHS兼容;
