E1
E1有源光纜AOC/光纖導線采用高度集成微型的有源光纜AOC或模塊化開放式光纖接口遠距離互聯設計,將PDH/SDH環路終端及插分設備、數字中繼及交叉復接設備、路由器、幀中繼交換機訪問設備、CSU/DSU、程控交換機、集團電話、電話語音傳真系統、PSTN公用電話交換系統及局端設備、寬帶專線及中繼接入設備、語音中繼卡、、調度指揮系統、電話MUX/DEMUX設備、基帶和專線調制解調器…

快速選型
產品概述
性能特點
技術標準
典型應用
典型產品
訂貨型號

E1有源光纜AOC/光纖導線典型產品

  型號 AOCTR-E11-S/M/P-DX-P-C/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 E1有源光纜AOC/光纖導線,單模/多模/塑料光纖,SFP型連接器,0~40公里,商業/工業
  型號 AOCTR-E11-S/M/P-DX-MX-C/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 E1有源光纜AOC/光纖導線,單模/多模/塑料光纖,M型工業連接器,0~40公里,商業/工業
  型號 AOCTR-E11-S/M/P-DX-A-C/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 E1有源光纜AOC/光纖導線,單模/多模/塑料光纖,D型連接器,0~40公里,商業/工業
型號 AOCTR-E11-S/M/P-DX-Q-C/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 E1有源光纜AOC/光纖導線,單模/多模/塑料光纖,Q9連接器,0~40公里,商業/工業

  E1有源光纜AOC/光纖導線采用高度集成微型的有源光纜AOC或模塊化開放式光纖接口遠距離互聯設計,將PDH/SDH環路終端及插分設備、數字中繼及交叉復接設備、路由器、幀中繼交換機訪問設備、CSU/DSU、程控交換機、集團電話、電話語音傳真系統、PSTN公用電話交換系統及局端設備、寬帶專線及中繼接入設備、語音中繼卡、、調度指揮系統、電話MUX/DEMUX設備、基帶和專線調制解調器、衛星通訊及無線基站設備、視頻會議終端、視頻編解碼器、電力通信終端及RTU等等設備輸出的E1信號通過光纖傳輸和互聯互通。E1接口兼容和符合ITU-T G.703/G.823/G.742/G.704/G.706/G.732標準和協議,兼容和符合ITU-TG.802/G.737/G.738/ G.739標準和協議,兼容和符合ITU-T G.964/G.965/I.431/O.151/ O.152/O.153標準和協議,兼容和符合ETSI ETS 300 011/ETS 300 233/ETS 324-1/ETS 347-1標準和協議,兼容和符合ETSI TBR 4/TBR 12/TBR 13及GO-MVIP標準和協議。采用成幀、成復幀及非成幀通信方式,透明支持PCM基本幀、CRC復幀和信令復幀,支持隨路信令系統。內置彈性儲存器及時鐘去抖、速率自動平滑適配及碼速正負調整技術,支持主時鐘和從時鐘、內時鐘和外時鐘工作方式。采用HDM3/AMI編碼方式,支持平衡和非平衡接口方式,支持2.048Mbps及任意NX64K子速率。由于采用光纖設計及接口多重防雷浪涌保護設計,因此用戶設備的E1信號不但能夠通過光纖進行遠距離傳輸,而且可以有效的抑制雷電、浪涌信號、靜電沖擊和強電磁波輻射干擾,而且可實現設備之間的電氣隔離。

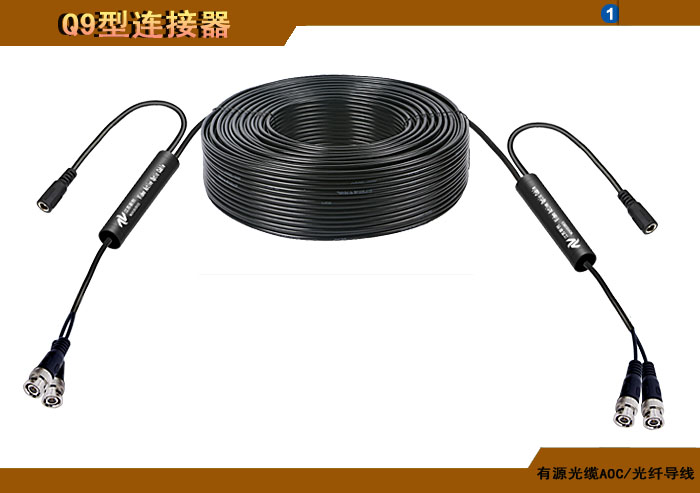

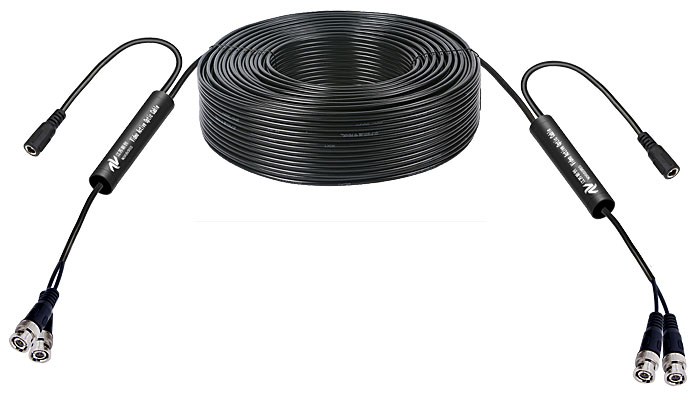

  E1有源光纜AOC/光纖導線 電接口采用Q9連接器型封裝,可直接與設備連接器相連。標準的D型或矩形連接器插頭,直接插入用戶設備面板上的D型或矩形連接器插座中完成光電轉換功能,并且出現故障時用戶可隨意拔出有源光纜進行替換;SFP可插拔接口便于用戶簡化設計和維修,通過統一標準的SFP可插拔接口,有源光纜的電口可直接插入用戶設備完成光電轉換,并且出現故障時用戶可隨意拔出有源光纜進行替換;標準的M系列工業連接器插頭,直接插入用戶設備面板上的M系列工業連接器插座中完成光電轉換功能,并且出現故障時用戶可隨意拔出有源光纜進行替換;防水連接器型封裝,防水型用于野外、水下等高濕度環境,并且出現故障時用戶可隨意拔出有源光纜進行替換。
  E1有源光纜AOC/光纖導線通過集成的有源光纜AOC設計,可以直接替代電纜連接,光纜距離可由用戶指定;光接口也可采用開放式標準的ST、FC、SC、LC、E2000、防水型等等各種特殊可定制的光纖接口,便于用戶與現有的光纖路由連接。有源光纜或光纖接口支持單模、多?;蛩芰瞎饫w,通信距離多模最大0~8公里;單模0~140公里,塑料光纖0~100米;發射波長1310~1610nm(單模) ,850~1610nm(多模),650~1310nm(塑料光纖)。
  E1有源光纜AOC/光纖導線信號輸入輸出、光纖鏈路失效、電源等狀態指示燈管腳方便用戶維護和故障判斷。
  E1有源光纜AOC/光纖導線支持5V、12V(9~18V) 、24V(18~36V)、48V(36~72V)直流電源輸入設計,也可通過有源光纜中電纜混合的方式遠距離供電。
  E1有源光纜AOC/光纖導線可根據用戶的應用場合和需求不同而特殊設計,可分為商業級、工業級等可靠性級別。

◆ 支持點對點連接方式。
◆ 兼容和符合ITU-T G.703/G.823/G.742/G.704/G.706/G.732標準和協議。
◆ 兼容和符合ITU-TG.802/G.737/G.738/ G.739標準和協議。
◆ 兼容和符合ITU-T G.964/G.965/I.431/O.151/ O.152/O.153標準和協議。
◆ 兼容和符合ETSI ETS 300 011/ETS 300 233/ETS 324-1/ETS 347-1標準和協議。
◆ 兼容和符合ETSI TBR 4/TBR 12/TBR 13及GO-MVIP標準和協議。
◆ 采用成幀、成復幀及非成幀通信方式。
◆ 透明支持PCM基本幀、CRC復幀和信令復幀,支持隨路信令系統。
◆ 內置彈性儲存器及時鐘去抖、速率自動平滑適配及碼速正負調整技術。
◆ 支持主時鐘和從時鐘、內時鐘和外時鐘工作方式。
◆ 支持HDM3/AMI編碼方式。
◆ 支持平衡、非平衡接口。
◆ 支持2.048Mbps及任意NX64K子速率。
◆ 電接口采用Q9連接器
◆ 電接口支持D型或矩形連接器。
◆ 電接口支持SFP可插拔連接器。
◆ 電接口支持M系列工業連接器。
◆ 電接口支持防水連接器型封裝。
◆ 有源光纜或開放式ST、FC、SC、LC、E2000、防水型等特殊光纖接口。
◆ 支持單模、多模和塑料光纖。
◆ 傳輸距離最大多模8公里、單模140公里和塑料光纖200米。
◆ 發射波長1310~1610nm(單模) ,850~1610nm(多模),650~1310nm(塑料光纖)。
◆ 提供信號輸入輸出、光纖鏈路失效等狀態指示。
◆ 5/12/24/48VDC直流電源輸入,支持電纜混合遠距離供電。
◆ 支持商業級、工業級等可靠性級別。


◆ E1
接口數量 1路
接口標準 兼容和符合ITU-T G.703/G.823/G.742/G.704/G.706/G.732標準和協議
兼容和符合ITU-TG.802/G.737/G.738/ G.739標準和協議
兼容和符合ITU-T G.964/G.965/I.431/O.151/ O.152/O.153標準和協議
兼容和符合ETSI ETS 300 011/ETS 300 233/ETS 324-1/ETS 347-1標準和協議
兼容和符合ETSI TBR 4/TBR 12/TBR 13及GO-MVIP標準和協議
阻抗 75Ω(非平衡)或120Ω(平衡)
編碼方式 HDB3/AMI
輸入輸出標稱速率 2048Kbps或N X 64Kbps,容差±50ppm
抖動轉移特性 符合ITU-T G.823和G.742標準
輸入抖動容限 符合ITU-T G.823和 G.742標準
輸出抖動 符合ITU-T G.823和 G.742標準
指示燈 支路輸入、輸出丟失告警
有源光纜/光纖接口
物理接口 有源光纜或光纖FC/SC/ST/LC/E2000/防水型/可定制
光纖種類 單模(9/125um)或多模(50/62.5/125um)或塑料光纖
光纖連接端面 PC/APC/UPC
光纖數量 單纖
光發射波長 1310~1610nm(單模) ,850~1610nm(多模),650~1310nm(塑料光纖)
傳輸距離 多模:1/2/4/8公里;單模:0~10/20/40/80/120公里;塑料: 0~50/100/200米
最大光功率動態范圍 15/20/25/32dB
電源輸入/供電方式
5V、12V(9~18V) 、24V(18~36V)、48V(36~72V)接線端子輸入或混合電纜遠距離供電
封裝形式
Q9連接器
D型或矩形連接器型
SFP可插拔連接器型
M系列工業連接器型
防水連接器型
工作環境 商業級 工業級
工作溫度 -20℃~+65℃ -40℃~+85℃
濕度 0~95%不結凝 0~95%不結凝
外形尺寸
E1(Q9連接器) 根據實際接插件確定尺寸
E1(D矩形連接器型) 根據實際接插件確定尺寸
E1(SFP可插拔連接器型) 根據實際接插件確定尺寸
E1(M工業連接器型) 根據實際接插件確定尺寸
E1(防水連接器型) 根據實際接插件確定尺寸







江蘇新創E1有源光纜AOC/光纖導線訂貨型號命名標準:

AOCTR-E11-S/M/P-DX- Q/J/D/P/MX/W/M-C/I/M
AOCTR-E11-S/M/PX-15/20/25/32-F/T/S/L/E-C/P-P/A/U-Q/J/D/P/MX/W/M-C/I/M

AOCTR:有源光纜/光纖接口收發模塊;

AOCT:表示有源光纜/光纖接口發射光纖模塊;
AOCR:表示有源光纜/光纖接口接收光纖模塊;

E11 : E1方向及路數;
E1:表示E1;
1:表示路數,1路;

S/M/P:表示有源光纜內封裝的光纖種類;
DX:有源光纜定制距離,X為距離,單位米;

S/M/PX:表示光纖接口支持的光纖種類及數量;
S:單模; M:多模; P:塑料光纖;
X:表示多纖,最大8纖;

15/20/25/32:表示允許的光鏈路最大損耗;
15:表示15dB; 20:表示20dB; 25:表示25dB; 32:表示32dB;

F/T/S/L/E/W/M:表示光接口類型;
F:表示FC接口; T:表示ST接口; S:表示SC接口; L:表示LC接口; E:表示E2000接口;
W:表示防水型接口;

C/P:表示光纖出纖形式;
C:光纖插座非尾纖 P:表示尾纖型;

P/A/U:表示光纖端面類型;
P:表示PC接口; A:表示APC接口; U:表示UPC接口;

Q/D/P/MX/W/M:表示電接口連接方式;
Q:表示Q9連接器型封裝;
D:D矩形連接器型封裝;
P:SFP可插拔連接器型封裝;
MX:M系列工業連接器型封裝;
W:防水連接器型封裝;

C/I/M:表示模塊可靠性級別;
C:商業級; I:工業級;
