SMBUS光模塊
SMBUS光纖收發模塊采用高度集成超小微型模塊化低成本設計,用戶幾乎不需任何外圍電路就可以將多路SMBUS總線的設備如傳感器、變送器、編碼器、計數器、變頻器、伺服器、執行器、RFID讀寫終端、模數轉換設備、探測器、煙感探頭、儀器儀表及測量計量設備、IO控制終端、打印機、模擬A/D或D/A轉換器、DSP芯片、FPGA、微處理器、單片機以及其他各種ASIC芯片輸出的標準SMBUS總…

快速選型
產品概述
性能特點
技術標準
典型應用
典型產品
訂貨型號

SMBUS光纖收發模塊典型產品

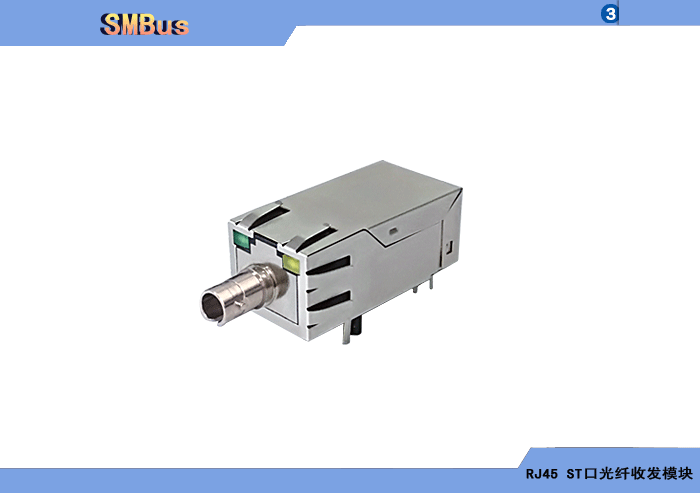

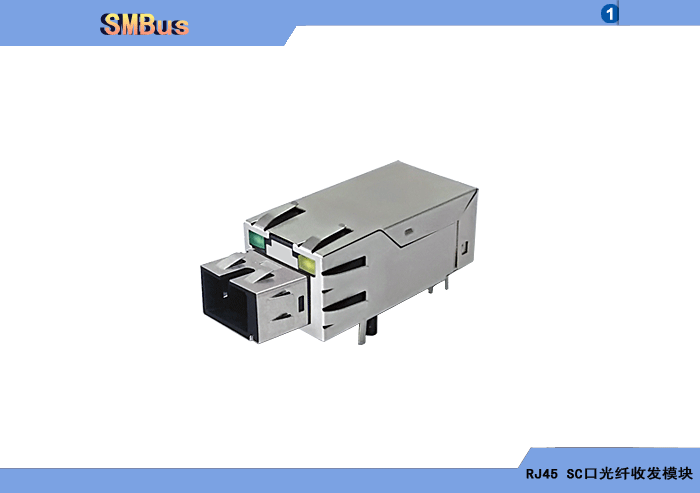

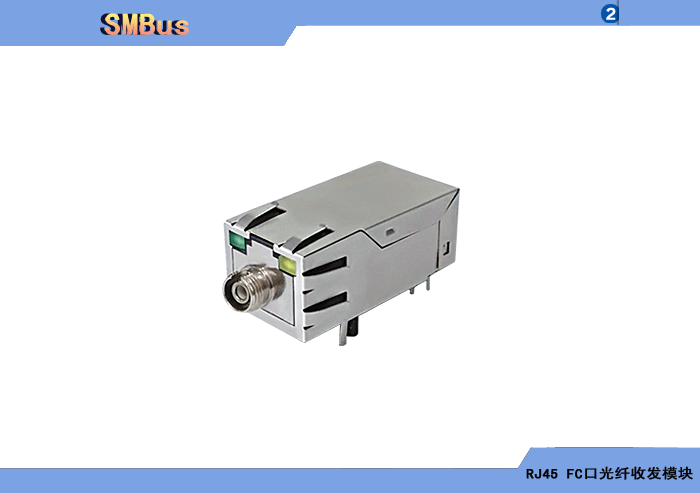

SMBUS RJ45SC接口 SMBUS RJ45FC接口 SMBUS RJ45ST接口

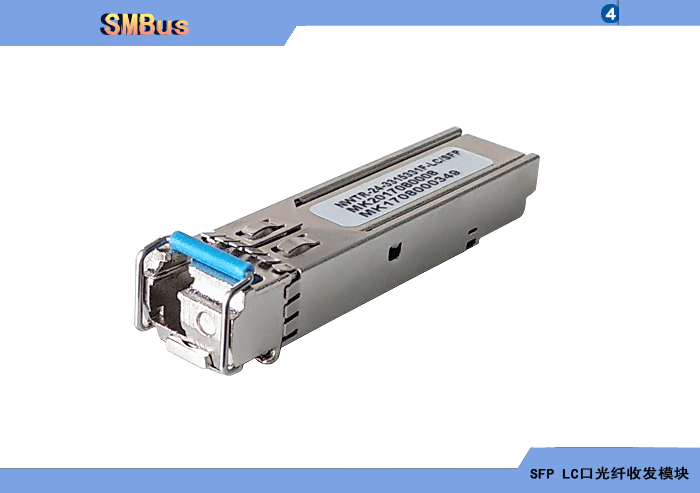

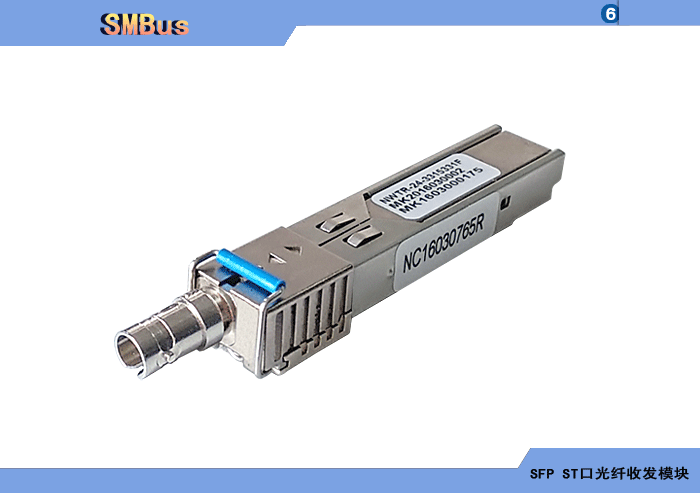

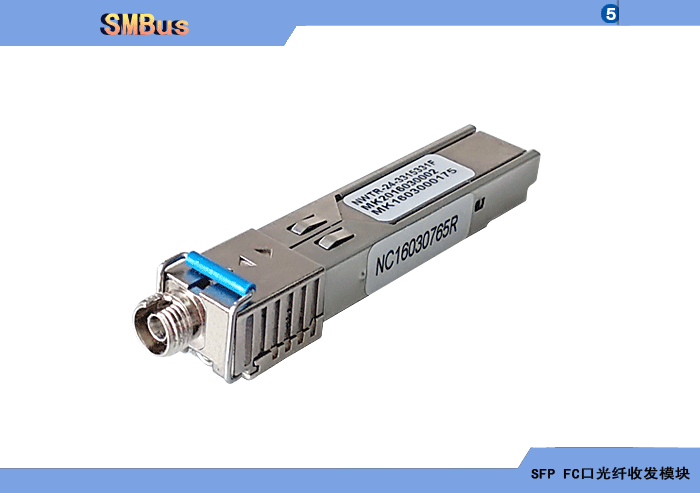

SMBUS SFPLC接口 SMBUS SFPFC接口 SMBUS SFPST接口

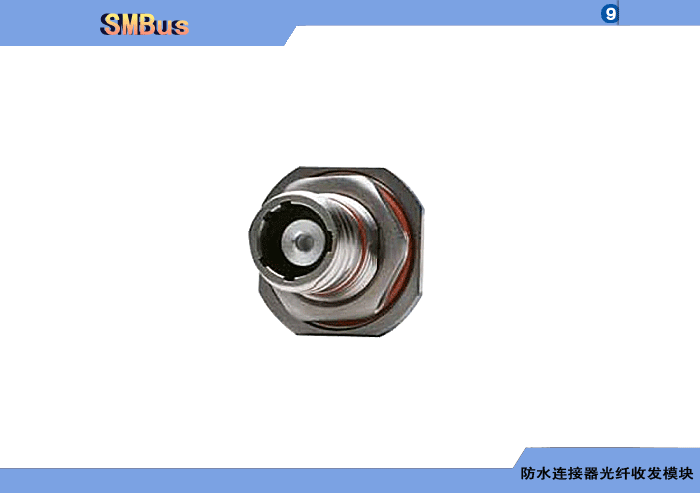

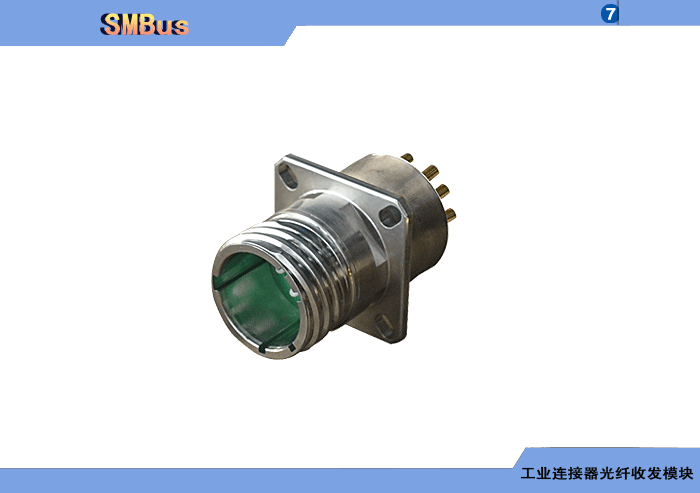

SMBUS工業連接器型 SMBUS 防水連接器型

SMBUS RJ45/SFP/工業/防水連接器型光纖收發模塊,單纖雙向
型   號 數據速率 光纖 波長 距離 光器件 溫度 手冊
FMT-SMBUS-4D1310W-M1-P-C/I/M-G 100Kbps MMF 1310nm 4KM FP/PIN C/I/M 選型手冊下載
FMR-SMBUS-4D1550W-M1-P-C/I/M-G 100Kbps MMF 1550nm 4KM FP/PIN C/I/M
FMT-SMBUS-15D1310W-S1-P-C/I/M-G 100Kbps SMF 1310nm 15KM FP/PIN C/I/M
FMR-SMBUS-15D1550W-S1-P-C/I/M-G 100Kbps SMF 1550nm 15KM FP/PIN C/I/M
FMT-SMBUS-30D1310W-S1-P-C/I/M-G 100Kbps SMF 1310nm 30KM FP/PIN C/I/M
FMR-SMBUS-30D1550W-S1-P-C/I/M-G 100Kbps SMF 1550nm 30KM FP/PIN C/I/M
FMT-SMBUS-40D1310W-S1-P-C/I/M-G 100Kbps SMF 1310nm 40KM FP/PIN C/I/M
FMR-SMBUS-40D1310W-S1-P-C/I/M-G 100Kbps SMF 1550nm 40KM DFB/PIN C/I/M
FMT-SMBUS-80D1310W-S1-P-C/I/M-G 100Kbps SMF 1310nm 80KM FP/PIN C/I/M
FMR-SMBUS-80D1310W-S1-P-C/I/M-G 100Kbps SMF 1550nm 80KM DFB/PIN C/I/M
FMT-SMBUS-100D1310W-S1-P-C/I/M-G 100Kbps SMF 1490nm 100KM DFB/PIN C/I/M
FMT-SMBUS-100D1310W-S1-P-C/I/M-G 100Kbps SMF 1550nm 100KM DFB/PIN C/I/M
FMR-SMBUS-120D1310W-S1-P-C/I/M-G 100Kbps SMF 1490nm 120KM DFB/PIN C/I/M
FMR-SMBUS-120D1550W-S1-P-C/I/M-G 100Kbps SMF 1550nm 120KM DFB/PIN C/I/M
FMR-SMBUS-160D1310W-S1-P-C/I/M-G 100Kbps SMF 1490nm 160KM DFB/PIN C/I/M
FMR-SMBUS-160D1550W-S1-P-C/I/M-G 100Kbps SMF 1550nm 160KM DFB/PIN C/I/M
FMR-SMBUS-200D1310W-S1-P-C/I/M-G 100Kbps SMF 1490nm 200KM DFP/APD C/I/M
FMR-SMBUS-200D1550W-S1-P-C/I/M-G 100Kbps SMF 1550nm 200KM DFP/APD C/I/M

  SMBUS光纖收發模塊采用高度集成超小微型模塊化低成本設計,用戶幾乎不需任何外圍電路就可以將多路SMBUS總線的設備如傳感器、變送器、編碼器、計數器、變頻器、伺服器、執行器、RFID讀寫終端、模數轉換設備、探測器、煙感探頭、儀器儀表及測量計量設備、IO控制終端、打印機、模擬A/D或D/A轉換器、DSP芯片、FPGA、微處理器、單片機以及其他各種ASIC芯片輸出的標準SMBUS總線信號通過光纖遠距離傳輸和互聯。SMBUS接口明支持任意SMBUS上層協議,支持DC~100Kbps讀寫速率。由于采用光纖設計,因此用戶設備的SMBUS信號不但能夠通過光纖進行遠距離傳輸,而且可以有效的抑制雷電、浪涌信號、靜電沖擊和強電磁波輻射干擾,而且可實現設備之間的電氣隔離。
  SMBUS光纖收發模塊支持單模、多模單纖,光接口ST、FC、SC、LC可選;也可根據用戶需求提供帶尾纖的光纖收發模塊,尾纖長度可由用戶指定。光纖收發模塊支持各種不同的距離,多模最大0~4公里 ;單模0~160公里,光模塊發射波長支持1310/1550nm或1490/1550nm波長。光模塊激光器支持FP或DFB,探測器可支持普通PIN或高靈敏度APD。
  SMBUS光纖收發模塊+3.3V或5V供電,支持SFP可插拔型、RJ45型、工業接器型、防水連接器型等等封裝。
  SMBUS光纖收發模塊提供信號輸入輸出、光纖鏈路失效、電源等狀態指示燈管腳方便用戶維護和故障判斷。
  SMBUS光纖收發模塊可根據用戶的應用場合和需求不同而特殊設計,可分為商業級、工業級等可靠性級別。


◆ 支持點對點連接方式。
◆ 支持SMBUS。
◆ 支持SMBUS主從讀寫,最大速率DC~100Kbps。
◆ 傳輸距離多模0~4公里 ,單模0~160公里。
◆ 發射波長1310/1550nm或1490/1550nm(單模),1310/1550nm(多模)。
◆ 光模塊激光器支持FP或DFB。
◆ 光模塊探測器可支持普通PIN或高靈敏度APD。
◆ ST、FC、SC、LC可選(尾纖可選)。
◆ 支持RJ45型封裝。
◆ 支持SFP可插拔型封裝。
◆ 支持工業連接器型封裝。
◆ 支持防水連接器型封裝。
◆ 提供信號輸入輸出、光纖鏈路失效等狀態指示。
◆ +3.3V或5V。
◆ 支持商業級、工業級等可靠性級別。


◆SMBUS
接口數量 1路
接口標準 SMBUS總線標準
通信協議 任意SMBUS上層協議
工作模式 主從模式
通信速率 DC~100Kbps
光纖
物理接口 FC/SC/ST/LC,尾纖可選
光纖種類 單模(9/125um)或多模(50/62.5/125um)
光纖數量 單纖
單模光發射波長 1310/1550nm或1490/1550nm
多模光發射波長 1310/1550nm
激光器 FP/DFB
探測器 PIN/APD
傳輸距離 多模最大0~4公里 ,單模0~160公里
告警 TTL或OC告警輸出
電源輸入/供電方式
+5V或3.3V
封裝形式
RJ45封裝
SFP可插拔性封裝
工業連接器型封裝
防水連接器型封裝
工作環境 商業級 工業級
工作溫度 -20℃~+70℃ -40℃~+85℃
濕度 0~95%不結凝 0~95%不結凝
外形尺寸
RJ45型封裝 26 X 17 X 13  (長X寬X高)(不包括光接口)
SFP可插拔型封裝 57.4 X 13.9 X 14  (長X寬X高)(不包括光接口)
工業連接器型封裝 根據實際接插件確定尺寸
防水連接器型封裝 根據實際接插件確定尺寸

















江蘇新創SMBUS光纖收發模塊訂貨型號命名標準:

FMTR-SMBUS-XXD-YYW-S/M-1-P-C/I/M-G

FMTR-SMBUS:SMBUS數據光纖收發模塊;

FMT:表示SMBUS發射光纖模塊;
FMR:表示SMBUS接收光纖模塊;

SMBUS:表示SMBUS;

XXD:表示距離;

YYW:表示長激光器發射波長;

YYW:表示1310/1490/1550;

M/S1:表示光纖種類及光纖數量;
M:表示多模; S:表示單模;
1:表示單纖;

P:表示模塊封裝形式;
R:RJ45型封裝 S:SFP可插拔型封裝;
I:工業連接器封裝; W:防水連接器型;

C/I/M:表示工作溫度范圍;
C:表示-20~+70℃商業級; I:表示-40~+85℃工業級;

G:表示ROHS兼容;
