1394
1394光纖收發模塊采用高度集成微型模塊化設計,用戶幾乎不需任何外圍電路就可以將計算機、工控機、遠端1394攝像機、硬盤、U盤、高速工業相機、音頻、高速圖像幀捕捉器、機器視覺及運動控制系統、工業自動化制數據采集系統等設備輸出的1394信號長距離傳輸?shù)竭h(yuǎn)端,從而突破了1394只能用短距離電纜傳輸?shù)南拗?,大大延伸?394的應用范圍和連接距離,使得1394廣域傳播、發布和共享成為可…

快速選型
產品概述
性能特點
技術標準

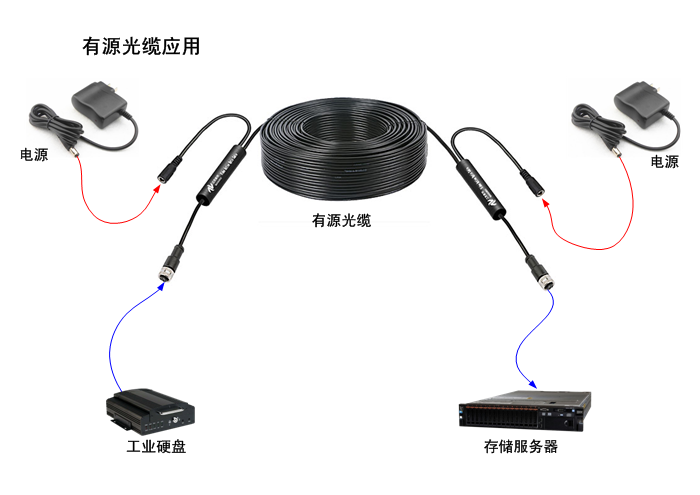

典型應用
典型產品
訂貨型號

1394有源光纜AOC/光纖導線典型產品

  型號 AOCTR-1394A/1394Ba1-S/M/P-DX-P-C/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 1394有源光纜AOC/光纖導線,單模/多模/塑料光纖,SFP型連接器,0~500米,商業/工業
  型號 AOCTR-1394A/1394Ba1-S/M/P-DX-MX-C/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表

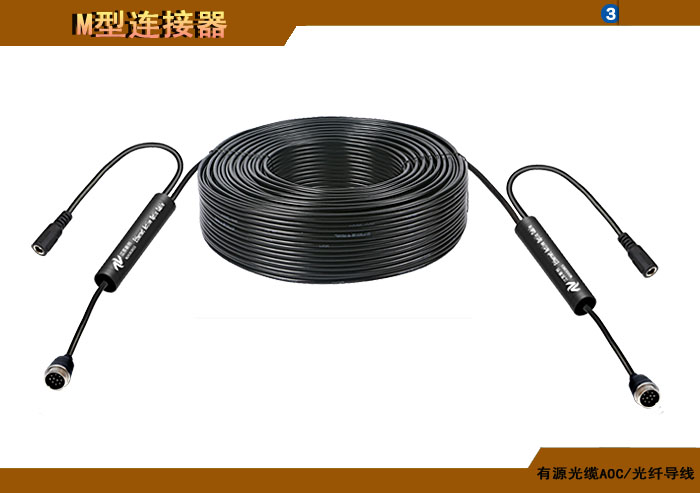

配置 1394有源光纜AOC/光纖導線,單模/多模/塑料光纖,M型工業連接器,0~500米,商業/工業
型號 AOCTR-1394A/1394Ba1-S/M/P-DX-M-C/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 1394有源光纜AOC/光纖導線,單模/多模/塑料光纖,D型連接器,0~500米,商業/工業
型號 AOCTR-1394A/1394Ba1-S/M/P-DX-P9-C/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表

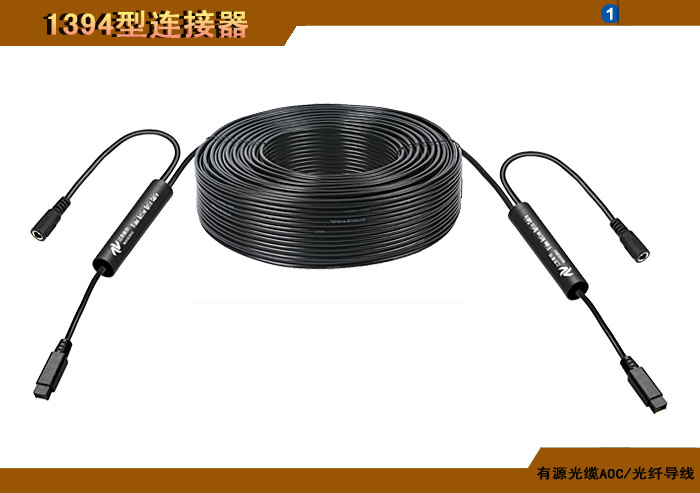

配置 1394有源光纜AOC/光纖導線,單模/多模/塑料光纖,1394尾纜,0~500米,商業/工業

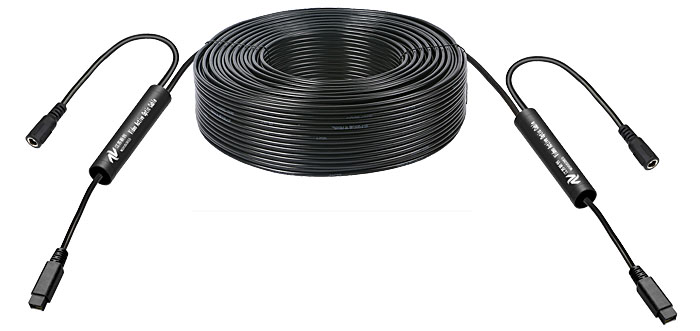

  1394有源光纜AOC/光纖導線采用高度集成微型模塊化設計,用戶幾乎不需任何外圍電路就可以將計算機、工控機、遠端1394攝像機、硬盤、U盤、高速工業相機、音頻、高速圖像幀捕捉器、機器視覺及運動控制系統、工業自動化制數據采集系統等設備輸出的1394信號長距離傳輸?shù)竭h(yuǎn)端,從而突破了1394只能用短距離電纜傳輸?shù)南拗疲蟠笱由炝?394的應用范圍和連接距離,使得1394廣域傳播、發布和共享成為可能。接口自動兼容和支持接口可自動兼容1394a和1394b,1394a支持速率為S100、S200、S400,1394b支持速率為S400、S800,1394b bilingual接口可通過轉換電纜與1394a設備相連。內置電纜自動均衡器和時鐘重定時功 能,因此大大降低及保證了輸出波形失真和數字信號抖動的要求,提高了輸入輸出信號質量。由于采用光纖設計及接口多重防雷浪涌保護設計,因此用戶設備的1394信號不但能夠通過光纖進行遠距離傳輸,而且可以有效的抑制雷電、浪涌信號、靜電沖擊和強電磁波輻射干擾,而且可實現設備之間的電氣隔離。
  1394有源光纜AOC/光纖導線電接口采用多種連接器,便于在各種場合使用。通用1394-6P/9P連接器型封裝,可直接與設備的連接器直接相連。標準的D型或矩形連接器插頭,直接插入用戶設備面板上的D型或矩形連接器插座中完成光電轉換功能,并且出現故障時用戶可隨意拔出有源光纜進行替換;SFP可插拔接口便于用戶簡化設計和維修,通過統一標準的SFP可插拔接口,有源光纜的電口可直接插入用戶設備完成光電轉換,并且出現故障時用戶可隨意拔出有源光纜進行替換;標準的M系列工業連接器插頭,直接插入用戶設備面板上的M系列工業連接器插座中完成光電轉換功能,并且出現故障時用戶可隨意拔出有源光纜進行替換;防水連接器型封裝,防水型用于野外、水下等高濕度環境,并且出現故障時用戶可隨意拔出有源光纜進行替換。
  1394有源光纜AOC/光纖導線通過集成的有源光纜AOC/光纖導線設計,可以直接替代電纜連接,光纜距離可由用戶指定;光接口也可采用開放式標準的ST、FC、SC、LC、E2000、防水型等等各種特殊可定制的光纖接口,便于用戶與現有的光纖路由連接。有源光纜或光纖接口支持單模、多模或塑料光纖,通信距離多模最大0~500米;單模0~500米,塑料光纖0~100米;發射波長1310~1610nm(單模) ,850~1610nm(多模),650~1310nm(塑料光纖)。
  1394有源光纜AOC/光纖導線信號輸入輸出、光纖鏈路失效、電源等狀態指示燈管腳方便用戶維護和故障判斷。
  1394有源光纜AOC/光纖導線支持5V、12V(9~18V) 、24V(18~36V)、48V(36~72V)直流電源輸入設計,也可通過有源光纜中電纜混合的方式遠距離供電。
  1394有源光纜AOC/光纖導線可根據用戶的應用場合和需求不同而特殊設計,可分為商業級、工業級等可靠性級別。

◆ 支持點對點連接方式。
◆ 支持1394、控制數據、IO開關量并行傳輸。
◆ 兼容支持IEEE Std 1394-1995、1394a-2000、1394b-2002、Firewire、i.LINK、SB1394、OpenHCI、標準;
◆ 自動支持、識別和配置各種1394a/1394b模式;
◆ 透明支持各種1394A/1394B、FireWire設備接入;
◆ 支持1394/FireWire端口供電;
◆ 內置自動均衡器和時鐘重定時器。
◆ 電接口支持1394-6P/9P型接器。
◆ 電接口支持D型或矩形連接器。
◆ 電接口支持SFP可插拔連接器。
◆ 電接口支持M系列工業連接器。
◆ 電接口支持防水連接器型封裝。
◆ 有源光纜或開放式ST、FC、SC、LC、E2000、防水型等特殊光纖接口。
◆ 支持單模、多模和塑料光纖。
◆ 傳輸距離最大多模500米、單模500米和塑料光纖100米。
◆ 發射波長1310~1610nm(單模) ,850~1610nm(多模),650~1310nm(塑料光纖)。
◆ 提供信號輸入輸出、光纖鏈路失效等狀態指示。
◆5/12/24/48VDC直流電源輸入,支持電纜混合遠距離供電。
◆ 支持商業級、工業級等可靠性級別。


◆ 1394
接口數量 1路
物理接口 1394-6P/9P
接口標準 IEEE Std 1394-1995
IEEE Std 1394a-2000
IEEE Std 1394b-2002
Firewire、i.LINK、SB1394、OpenHCI
通信速率 1394a:S100/S200/S400(Mbps)
1394b:S400/S800(Mbps)
端口供電 最大15W
有源光纜/光纖接口
物理接口 有源光纜或光纖FC/SC/ST/LC/E2000/防水型/可定制
光纖種類 單模(9/125um)或多模(50/62.5/125um)或塑料光纖
光纖連接端面 PC/APC/UPC
光纖數量 單纖
光發射波長 1310~1610nm(單模) ,850~1610nm(多模),650~1310nm(塑料光纖)
傳輸距離 多模:0~500米;單模:0~500米;塑料: 0~100米
最大光功率動態范圍 15/20/25dB
電源輸入/供電方式
5V、12V(9~18V) 、24V(18~36V)、48V(36~72V)接線端子輸入或混合電纜遠距離供電
封裝形式
1394-6P/9P連接器型
D型或矩形連接器型
SFP可插拔連接器型
M系列工業連接器型
防水連接器型
工作環境 商業級 工業級
工作溫度 -20℃~+65℃ -40℃~+85℃
濕度 0~95%不結凝 0~95%不結凝
外形尺寸(僅供參考)
1394(1394-6P/9P連接器型) 根據實際接插件確定尺寸
1394(D矩形連接器型) 根據實際接插件確定尺寸
1394(SFP可插拔連接器型) 根據實際接插件確定尺寸
1394(M工業連接器型) 根據實際接插件確定尺寸
1394(防水連接器型) 根據實際接插件確定尺寸







江蘇新創1394有源光纜AOC/光纖導線訂貨型號命名標準:

AOCTR-1394A/1394B1-S/M/P-DX-P9/P6/D/P/MX/W/M-C/I/M
AOCTR-1394A/1394B1-S/M/P1-15/20/25/32-F/T/S/L/E/W/M-C/P-P/A/U-P9/P6/D/P/MX/W/M-C/I/M

AOCTR:有源光纜/光纖接口收發模塊;

AOCT:表示有源光纜/光纖接口發射光纖模塊;
AOCR:表示有源光纜/光纖接口接收光纖模塊;

1394A/1394B1:1394種類及路數;
1394A:表示1394a;
1394B:表示1394b;
1:表示路數,1路;

S/M/P:表示有源光纜內封裝的光纖種類;

DX:有源光纜定制距離,X為距離,單位米;

S/M/P1:表示光纖接口支持的光纖種類及數量;
S:?jiǎn)文#?M:多模; P:塑料光纖;
1:表示1纖;

15/20/25/32:表示允許的光鏈路最大損耗;
15:表示15dB; 20:表示20dB; 25:表示25dB; 32:表示32dB;

F/T/S/L/E/W/M:表示光接口類型;
F:表示FC接口; T:表示ST接口; S:表示SC接口; L:表示LC接口; E:表示E2000接口;
W:表示防水型接口;

C/P:表示光纖出纖形式;
C:光纖插座非尾纖 P:表示尾纖型;

P/A/U:表示光纖端面類型;
P:表示PC接口; A:表示APC接口; U:表示UPC接口;

P9/P6/D/P/MX/W/M:表示電接口連接方式;
P9:1394-9P連接器型封裝;
P6:1394-6P連接器型封裝;
D:D矩形連接器型封裝;
P:SFP可插拔連接器型封裝;
MX:M系列工業連接器型封裝;
W:防水連接器型封裝;

C/I/M:表示模塊可靠性級別;
C:商業級; I:工業級;
