SMI光模塊
以太網SMI光纖收發模塊采用高度集成微型模塊化設計,用戶幾乎不需任何外圍電路就可以將背板或分布式子系統、中心主控設備和遠端采集控制設備的以太網主機或MAC芯片如NIC網卡、CPU、網絡單片機、交換機芯片、FPGA等等的SMI/MII管理總線接口直接轉換成光接口通過光纖互聯互通。

快速選型
產品概述
性能特點
技術標準
典型應用
典型產品
訂貨型號

以太網SMI光纖收發模塊典型產品

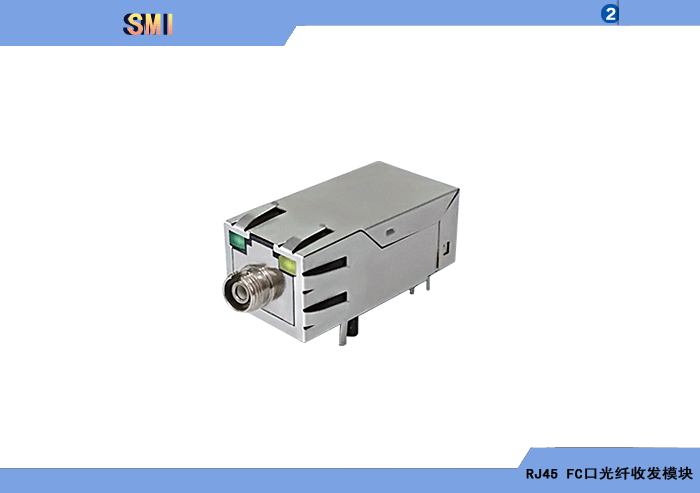

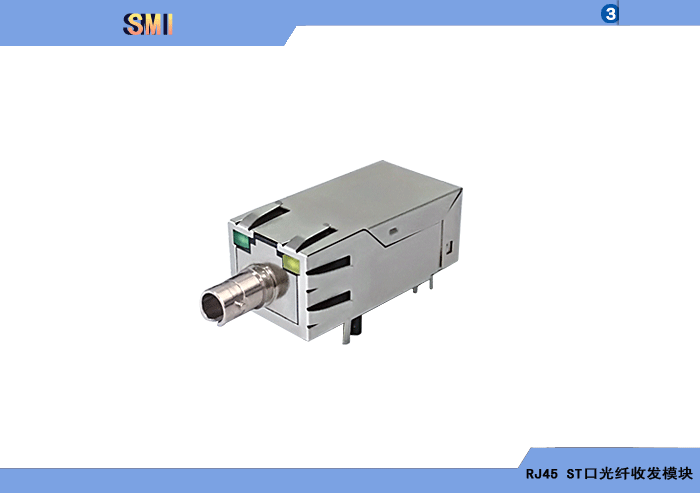

以太網SMI RJ45SC接口 以太網SMI RJ45FC接口 以太網SMI RJ45ST接口

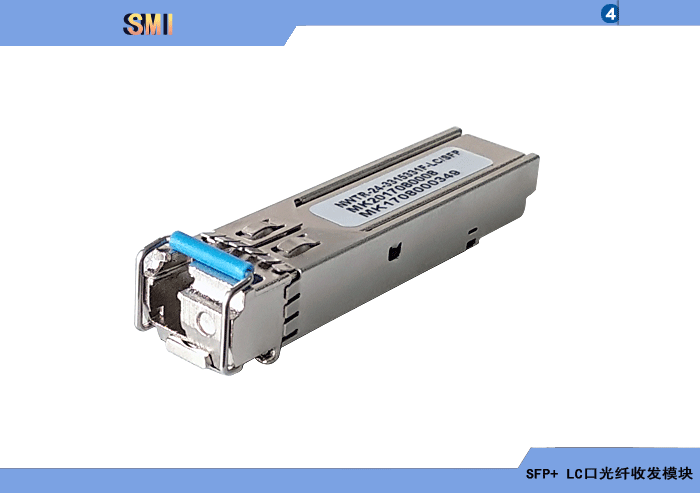

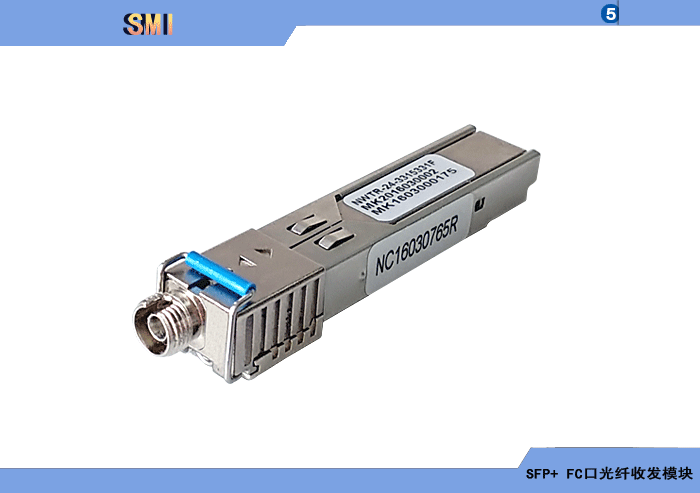

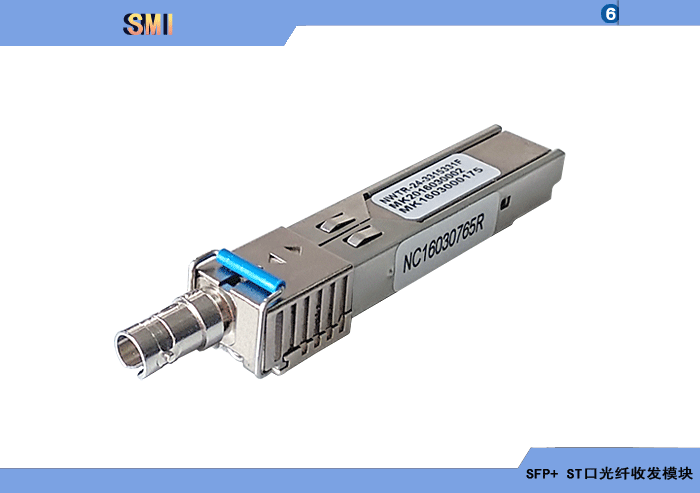

以太網SMI SFP+LC接口 以太網SMI SFP+FC接口 以太網SMI SFP+ST接口

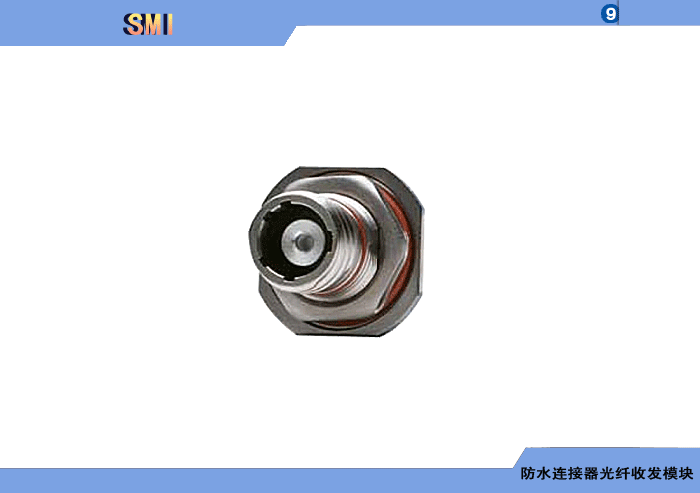

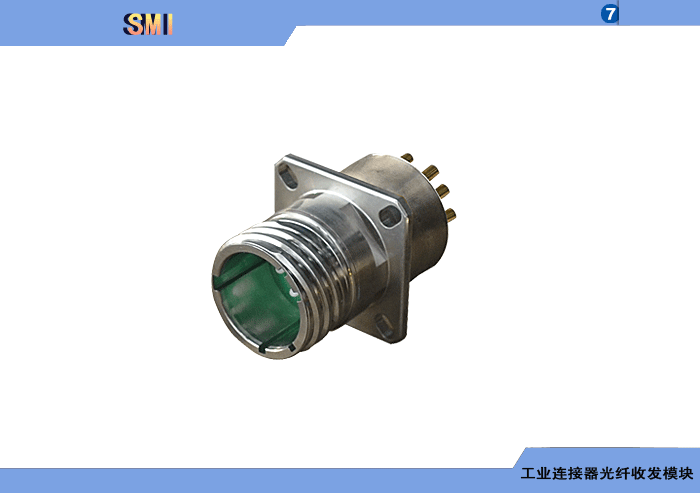

以太網SMI工業連接器型 以太網SMI 防水連接器型

以太網SMI RJ45/SFP+/工業/防水連接器型光纖收發模塊,單纖雙向
型   號 速率 光纖 波長 距離 光器件 溫度 手冊
FMT-SMI-4D1310W-M1-P-C/I/M-G DC~2.5Mbps MMF 1310nm 4KM FP/PIN C/I/M 選型手冊下載
FMR-SMI-4D1550W-M1-P-C/I/M-G DC~2.5Mbps MMF 1550nm 4KM FP/PIN C/I/M
FMT-SMI-15D1310W-S1-P-C/I/M-G DC~2.5Mbps SMF 1310nm 15KM FP/PIN C/I/M
FMR-SMI-15D1550W-S1-P-C/I/M-G DC~2.5Mbps SMF 1550nm 15KM FP/PIN C/I/M
FMT-SMI-30D1310W-S1-P-C/I/M-G DC~2.5Mbps SMF 1310nm 30KM FP/PIN C/I/M
FMR-SMI-30D1550W-S1-P-C/I/M-G DC~2.5Mbps SMF 1550nm 30KM FP/PIN C/I/M
FMT-SMI-40D1310W-S1-P-C/I/M-G DC~2.5Mbps SMF 1310nm 40KM FP/PIN C/I/M
FMR-SMI-40D1310W-S1-P-C/I/M-G DC~2.5Mbps SMF 1550nm 40KM DFB/PIN C/I/M
FMT-SMI-80D1310W-S1-P-C/I/M-G DC~2.5Mbps SMF 1310nm 80KM FP/PIN C/I/M
FMR-SMI-80D1310W-S1-P-C/I/M-G DC~2.5Mbps SMF 1550nm 80KM DFB/PIN C/I/M
FMT-SMI-100D1310W-S1-P-C/I/M-G DC~2.5Mbps SMF 1490nm 100KM DFB/PIN C/I/M
FMR-SMI-100D1310W-S1-P-C/I/M-G DC~2.5Mbps SMF 1550nm 100KM DFB/PIN C/I/M
FMT-SMI-120D1310W-S1-P-C/I/M-G DC~2.5Mbps SMF 1490nm 120KM DFB/PIN C/I/M
FMR-SMI-120D1550W-S1-P-C/I/M-G DC~2.5Mbps SMF 1550nm 120KM DFB/PIN C/I/M
FMT-SMI-160D1310W-S1-P-C/I/M-G DC~2.5Mbps SMF 1490nm 160KM DFB/APD C/I/M
FMR-SMI-160D1550W-S1-P-C/I/M-G DC~2.5Mbps SMF 1550nm 160KM DFB/APD C/I/M

  以太網SMI光纖收發模塊采用高度集成微型模塊化設計,用戶幾乎不需任何外圍電路就可以將背板或分布式子系統、中心主控設備和遠端采集控制設備的以太網主機或MAC芯片如NIC網卡、CPU、網絡單片機、交換機芯片、FPGA等等的SMI/MII管理總線接口直接轉換成光接口通過光纖互聯互通。兼容和符合以太網IEEE802.3 以太網芯片SMI/MII管理總線接口標準,支持DC~2.5Mbps速率,支持主從工作模式,透明傳輸任何以太網管理報文和控制管理信令。由于采用光纖設計,因此用戶設備的以太網信號不但能夠通過光纖進行遠距離傳輸,而且可以有效的抑制雷電、浪涌信號、靜電沖擊和強電磁波輻射干擾,而且可實現設備之間的電氣隔離。
  以太網SMI光纖收發模塊支持單模、多模單纖,光接口ST、FC、SC、LC可選;也可根據用戶需求提供帶尾纖的光纖收發模塊,尾纖長度可由用戶指定。光纖收發模塊支持各種不同的距離,多模最大0~4公里 ;單模0~160公里,光模塊發射波長支持1310/1550nm或1490/1550nm波長。光模塊激光器支持FP或DFB,探測器可支持普通PIN或高靈敏度APD。
  以太網SMI光纖收發模塊+3.3V或5V供電,支持SFP+可插拔型、RJ45型、工業接器型、防水連接器型等等封裝。
  以太網SMI光纖收發模塊提供信號輸入輸出、光纖鏈路失效、電源等狀態指示燈管腳方便用戶維護和故障判斷。
  以太網SMI光纖收發模塊可根據用戶的應用場合和需求不同而特殊設計,可分為商業級、工業級等可靠性級別。


◆ 支持點對點連接方式。
◆ 支持以太網SMI接口。
◆ 兼容和符合以太網IEEE802.3 SMI/MII管理總線接口標準。
◆ 支持DC~2.5Mbps速率。
◆ 支持支持主從工作模式。
◆ 透明傳輸任何以太網管理報文和控制管理信令。
◆ 支持單模、多模光纖。
◆ 傳輸距離多模0~4公里 ;單模0~160公里。
◆ 發射波長1310/1550nm或1490/1550nm (單模) ,1310/1550nm(多模)。
◆ 光模塊激光器支持FP或DFB。
◆ 光模塊探測器可支持普通PIN或高靈敏度APD。
◆ ST、FC、SC、LC可選(尾纖可選)。
◆ 支持RJ45型封裝。
◆ 支持SFP+可插拔型封裝。
◆ 支持工業連接器型封裝。
◆ 支持防水連接器型封裝。
◆ 提供信號輸入輸出、光纖鏈路失效等狀態指示。
◆ +3.3V或5V。
◆ 支持商業級、工業級等可靠性級別。

以太網SMI
接口數量 1路
兼容標準 IEEE802.3 SMI/MII管理總線接口標準
傳輸速率 DC~2.5Mbps
支持協議 透明傳輸任何以太網管理報文和控制管理信令
接口模式 主從工作模式
光纖
物理接口 FC/SC/ST/LC,尾纖可選
光纖種類 單模(9/125um)或多模(50/62.5/125um)
光纖數量 單纖
單模光發射波長 1310/1550nm或1490/1550nm
多模光發射波長 1310/1550nm
激光器 FP/DFB
探測器 PIN/APD
傳輸距離 多模最大0~4公里 ;單模0~160公里
告警 TTL或OC告警輸出
電源輸入/供電方式
+5V或3.3V
封裝形式
RJ45封裝
SFP+可插拔性封裝
工業連接器型封裝
防水連接器型封裝
工作環境 商業級 工業級
工作溫度 -20℃~+70℃ -40℃~+85℃
濕度 0~95%不結凝 0~95%不結凝
外形尺寸
RJ45型封裝 26 X 17 X 13  (長X寬X高)(不包括光接口)
SFP+可插拔型封裝 57.4 X 13.9 X 14  (長X寬X高)(不包括光接口)
工業連接器型封裝 根據實際接插件確定尺寸
防水連接器型封裝 根據實際接插件確定尺寸

















江蘇新創以太網SMI光纖收發模塊訂貨型號命名標準:

FMT-SMI-XXD-YYYW-S/M-1-P-C/I/M-G

FMTR-SMI:以太網數據光纖收發模塊;

FMT:表示以太網發射光纖模塊;
FMR:表示以太網接收光纖模塊;

SMI:表示以太網SMI接口;

XXD:表示距離;

YYW:表示長激光器發射波長;

YYW:表示1310/1490/1550;

M/S1:表示光纖種類及光纖數量;
M:表示多模; S:表示單模;
1:表示單纖;

P:表示模塊封裝形式;
R:RJ45型封裝 S:SFP+可插拔型封裝;
I:工業連接器封裝; W:防水連接器型;

C/I/M:表示工作溫度范圍;
C:表示-20~+70℃商業級; I:表示-40~+85℃工業級;

G:表示ROHS兼容;
