MIPI-CSI/DSI光電轉換線
MIPI-CSI/DSI光電轉換線采用高度集成微型光電轉換線纜設計,CSI/DSI分別是指其承載的是針對手機或平板等移動設備的Camera或Display應用,即模塊支持將手機攝像模組的MIPI-CSI信號或手機顯示模組的MIPI-DSI信號長距離傳輸?shù)竭h(yuǎn)端,從而突破了高清視頻信號只能用短距離電纜傳輸?shù)南拗疲蟠笱由炝烁咔逡曨l信號的應用范圍和連接距離,使得高清視頻廣域傳播、發布…

快速選型
產品概述
性能特點
技術標準
典型應用
典型產品
訂貨型號

MIPI-CSI/DSI光電轉換線典型產品

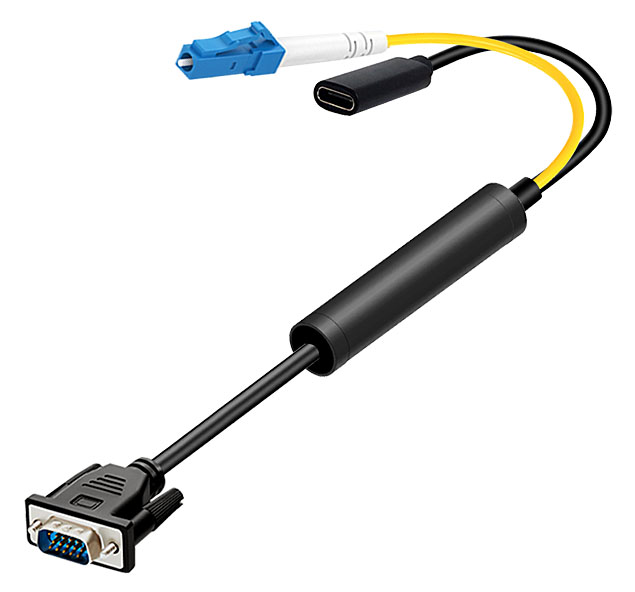

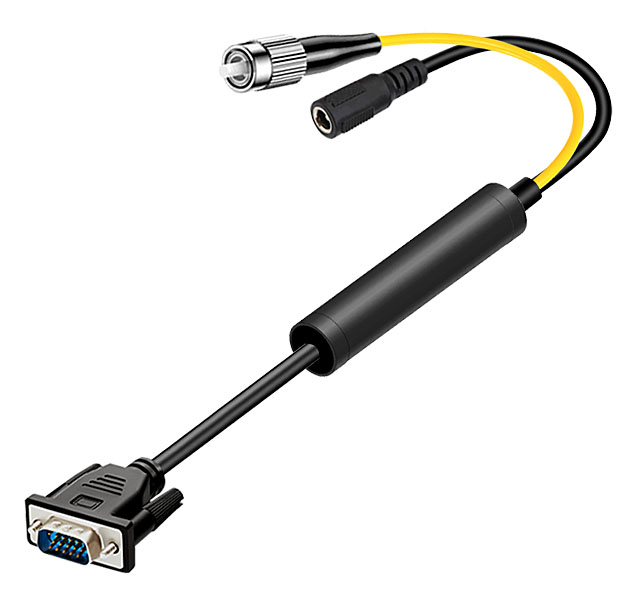

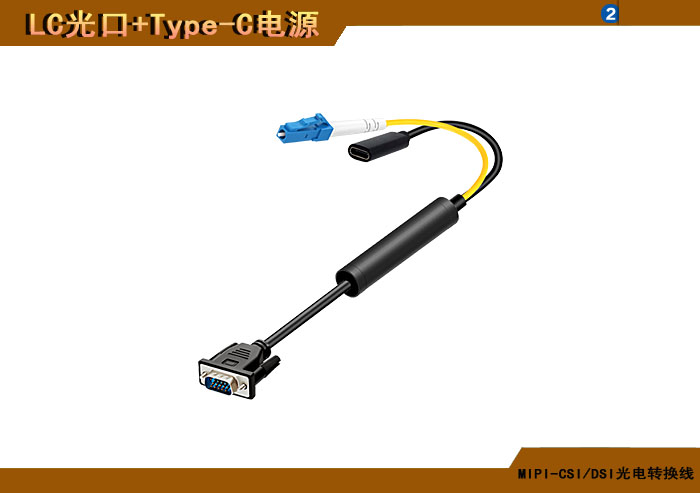

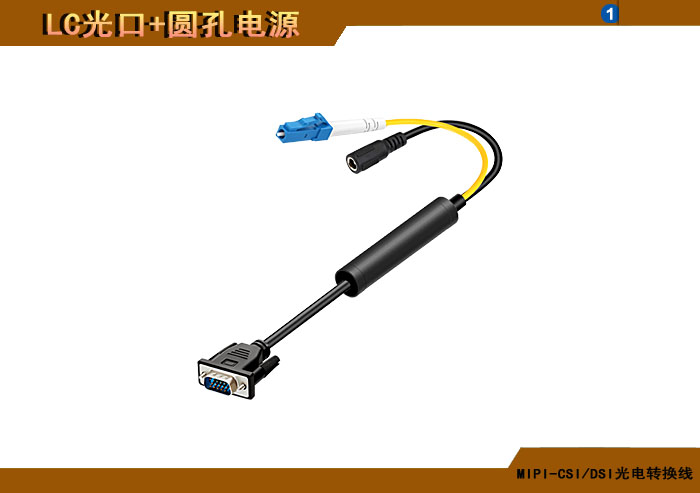

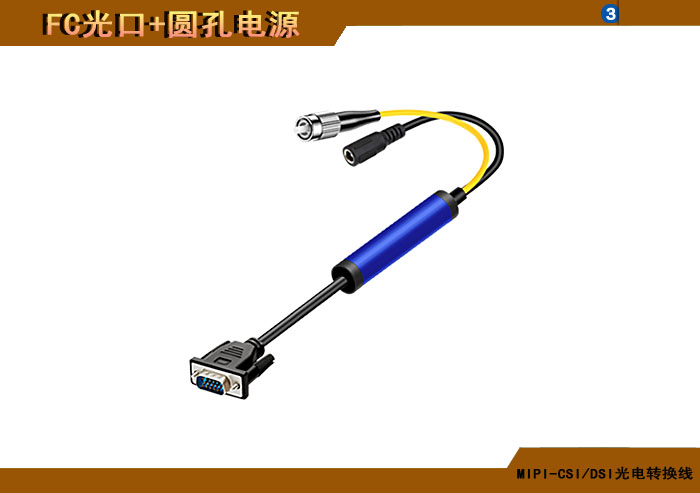

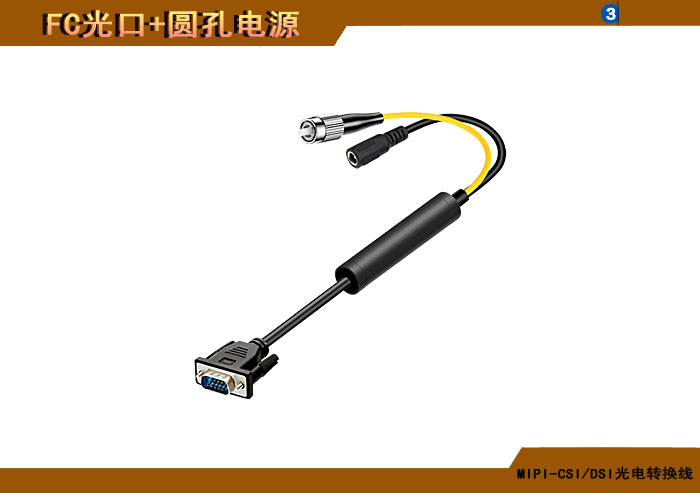

MIPI-CSI/DSI光電轉換線 LC光纖接口+圓孔電源接口 MIPI-CSI/DSI光電轉換線 LC光纖接口+Type-C電源接口 MIPI-CSI/DSI光電轉換線 FC光纖接口+圓孔電源接口

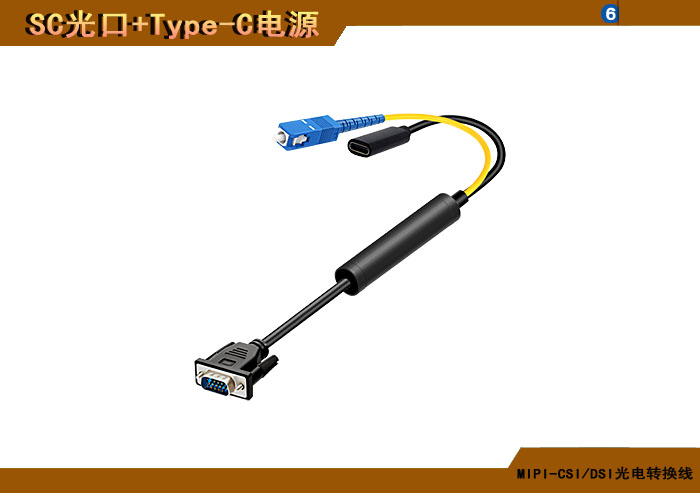

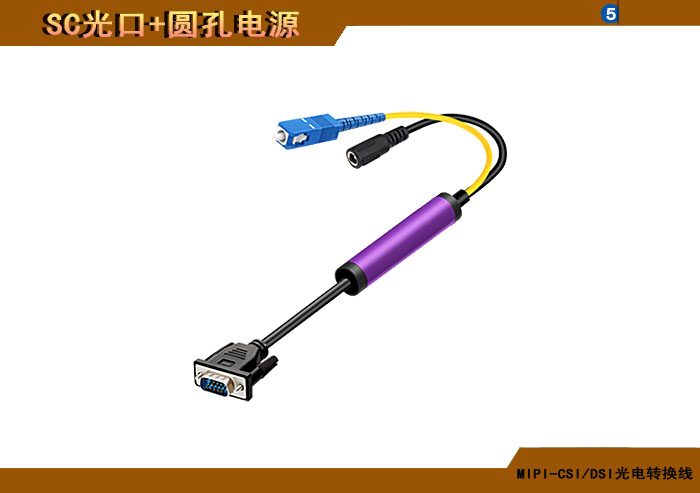

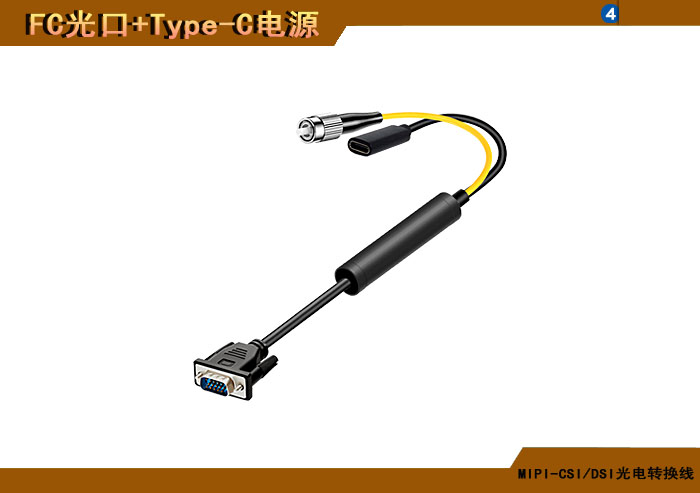

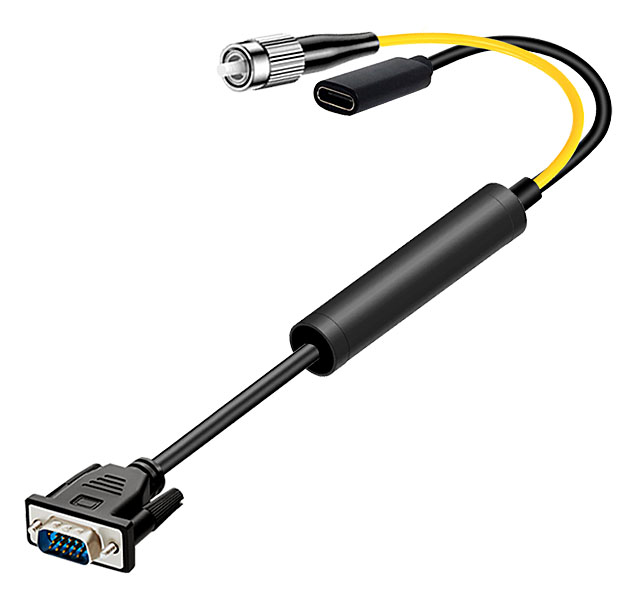

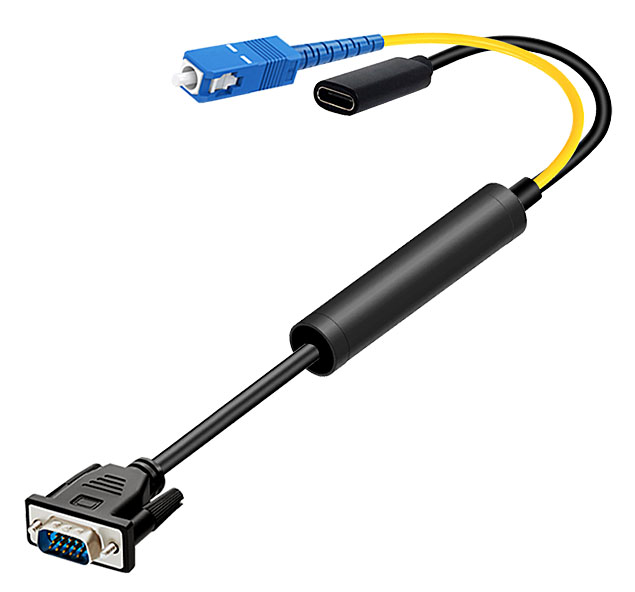

MIPI-CSI/DSI光電轉換線 FC光纖接口+Type-C電源接口 MIPI-CSI/DSI光電轉換線 SC光纖接口+圓孔電源接口 MIPI-CSI/DSI光電轉換線 SC光纖接口+Type-C電源接口

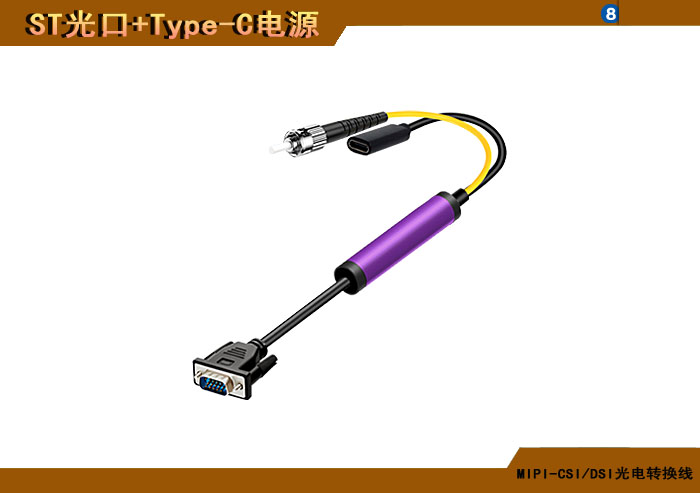

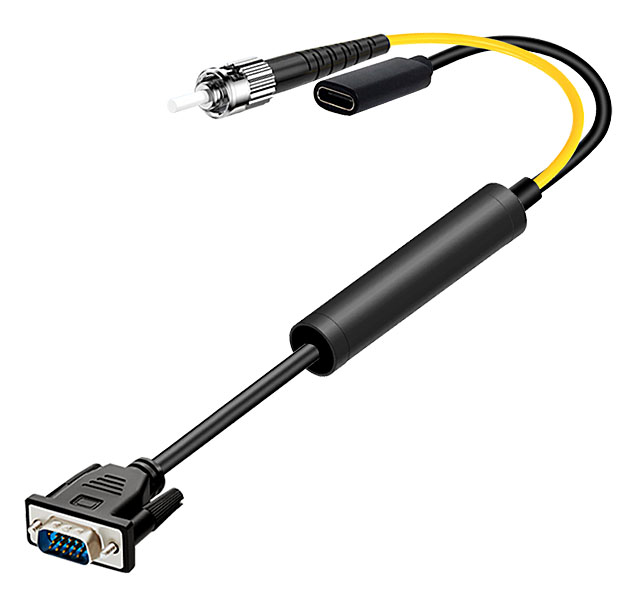

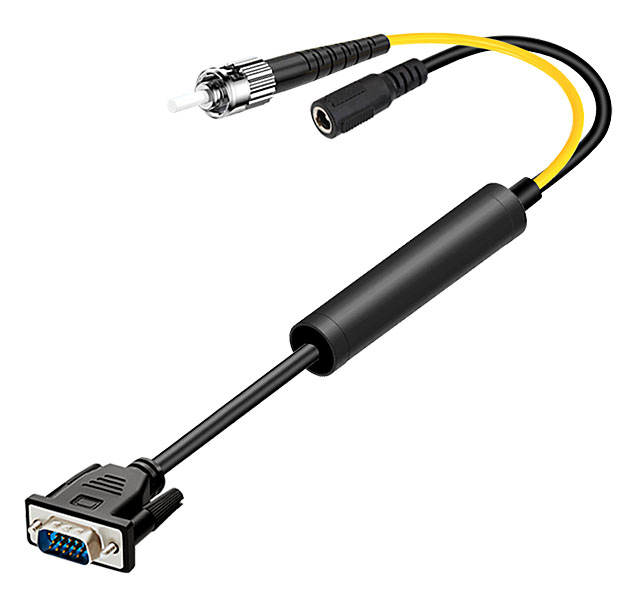

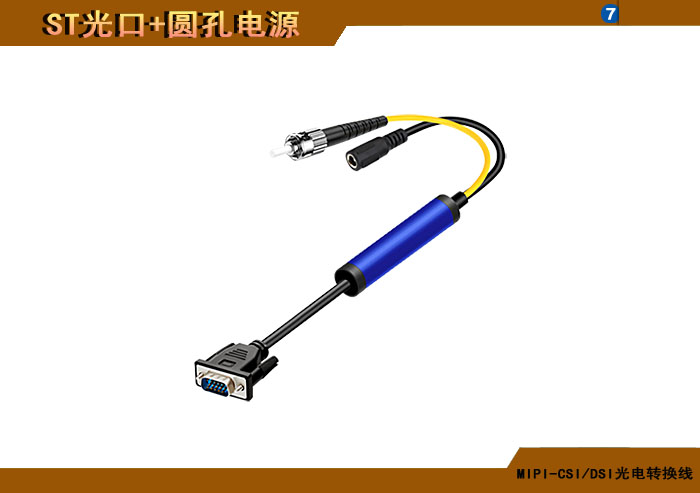

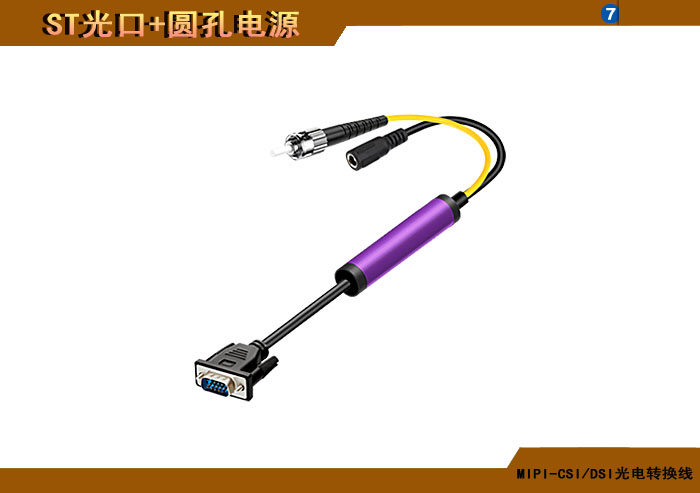

MIPI-CSI/DSI光電轉換線 ST光纖接口+圓孔電源接口 MIPI-CSI/DSI光電轉換線 ST光纖接口+Type-C電源接口

MIPI-CSI/DSI光電轉換線 LC光纖接口+圓孔電源接口 MIPI-CSI/DSI光電轉換線 LC光纖接口+Type-C電源接口 MIPI-CSI/DSI光電轉換線 FC光纖接口+圓孔電源接口

MIPI-CSI/DSI光電轉換線 FC光纖接口+Type-C電源接口 MIPI-CSI/DSI光電轉換線 SC光纖接口+圓孔電源接口 MIPI-CSI/DSI光電轉換線 SC光纖接口+Type-C電源接口

MIPI-CSI/DSI光電轉換線 ST光纖接口+圓孔電源接口 MIPI-CSI/DSI光電轉換線 ST光纖接口+Type-C電源接口

MIPI-CSI/DSI光電轉換線 LC光纖接口+圓孔電源接口 MIPI-CSI/DSI光電轉換線 LC光纖接口+Type-C電源接口 MIPI-CSI/DSI光電轉換線 FC光纖接口+圓孔電源接口

MIPI-CSI/DSI光電轉換線 FC光纖接口+Type-C電源接口 MIPI-CSI/DSI光電轉換線 SC光纖接口+圓孔電源接口 MIPI-CSI/DSI光電轉換線 SC光纖接口+Type-C電源接口

MIPI-CSI/DSI光電轉換線 ST光纖接口+圓孔電源接口 MIPI-CSI/DSI光電轉換線 ST光纖接口+Type-C電源接口

MIPI-CSI/DSI光電轉換線,LC/FC/SC/ST接口,單纖單向
型號 分辨率 光纖 波長 距離 光器件 溫度 手冊
FLT-MIPI-CSI/DSI-03D850W-M1-LC/FC/SC/ST-C/I/M-R/T 3840X2160 MMF 850nm 370M VCSEL C/I/M 下載
FLR-MIPI-CSI/DSI-03D850W-M1-LC/FC/SC/ST-C/I/M-R/T 3840X2160 MMF 850nm 370M PIN C/I/M 下載
FLT-MIPI-CSI/DSI-02D1310W-M1-LC/FC/SC/ST-C/I/M-R/T 3840X2160 MMF 1310nm 220M FP C/I/M 下載
FLR-MIPI-CSI/DSI-02D1310W-M1-LC/FC/SC/ST-C/I/M-R/T 3840X2160 MMF 1310nm 220M PIN C/I/M 下載
FLT-MIPI-CSI/DSI-2D1310W-M1-LC/FC/SC/ST-C/I/M-R/T 3840X2160 SMF 1310nm 2KM FP C/I/M 下載
FLR-MIPI-CSI/DSI-2D1310W-M1-LC/FC/SC/ST-C/I/M-R/T 3840X2160 SMF 1310nm 2KM PIN C/I/M 下載
FLT-MIPI-CSI/DSI-10D1310W-S1-LC/FC/SC/ST-C/I/M-R/T 3840X2160 SMF 1310nm 10KM DFB C/I/M 下載
FLR-MIPI-CSI/DSI-10D1310W-S1-LC/FC/SC/ST-C/I/M-R/T 3840X2160 SMF 1310nm 10KM PIN C/I/M 下載
FLT-MIPI-CSI/DSI-20D1310W-S1-LC/FC/SC/ST-C/I/M-R/T 3840X2160 SMF 1310nm 20KM DFB C/I/M 下載
FLR-MIPI-CSI/DSI-20D1310W-S1-LC/FC/SC/ST-C/I/M-R/T 3840X2160 SMF 1310nm 20KM PIN C/I/M 下載
FLT-MIPI-CSI/DSI-4D1310W-S1-LC/FC/SC/ST-C/I/M-R/T 3840X2160 SMF 1310nm 40KM DFB C/I/M 下載
FLR-MIPI-CSI/DSI-4D1310W-S1-LC/FC/SC/ST-C/I/M-R/T 3840X2160 SMF 1310nm 40KM PIN C/I/M 下載
FLT-MIPI-CSI/DSI-70D1310W-S1-LC/FC/SC/ST-C/I/M-R/T 3840X2160 SMF 1310nm 70KM DFB C/I/M 下載
FLR-MIPI-CSI/DSI-70D1310W-S1-LC/FC/SC/ST-C/I/M-R/T 3840X2160 SMF 1310nm 70KM APD C/I/M 下載
FLT-MIPI-CSI/DSI-40D1310W-S1-LC/FC/SC/ST-C/I/M-R/T 3840X2160 SMF 1550nm 40KM EML C/I/M 下載
FLR-MIPI-CSI/DSI-40D1310W-S1-LC/FC/SC/ST-C/I/M-R/T 3840X2160 SMF 1550nm 40KM PIN C/I/M 下載
FLT-MIPI-CSI/DSI-80D1310W-S1-LC/FC/SC/ST-C/I/M-R/T 3840X2160 SMF 1550nm 80KM EML C/I/M 下載
FLR-MIPI-CSI/DSI-80D1310W-S1-LC/FC/SC/ST-C/I/M-R/T 3840X2160 SMF 1550nm 80KM APD C/I/M 下載
FLT-MIPI-CSI/DSI-100D1310W-S1-LC/FC/SC/ST-C/I/M-R/T 3840X2160 SMF 1550nm 100KM EML C/I/M 下載
FLR-MIPI-CSI/DSI-100D1310W-S1-LC/FC/SC/ST-C/I/M-R/T 3840X2160 SMF 1550nm 100KM APD C/I/M 下載

        MIPI-CSI/DSI光電轉換線采用高度集成微型光電轉換線纜設計,CSI/DSI分別是指其承載的是針對手機或平板等移動設備的Camera或Display應用,即模塊支持將手機攝像模組的MIPI-CSI信號或手機顯示模組的MIPI-DSI信號長距離傳輸?shù)竭h(yuǎn)端,從而突破了高清視頻信號只能用短距離電纜傳輸?shù)南拗?,大大延伸了高清視頻信號的應用范圍和連接距離,使得高清視頻廣域傳播、發布和共享成為可能。MINI-CSI/DSI信號單組clock最高支持4組lane,單組lane最高傳輸速度為1Gbps,傳輸4K超高清信號時使用兩組clock進行傳輸。自動支持任意分辨率MIPI-CSI/DSI高清信號,分辨率最高可支持Full Aperture 4K 4096*3112@30Hz,Academy 4K 3656*2664@30Hz,UHDTV 3840*2160@30Hz,UXGA 1600x1200@60Hz,或 WUXGA 1920x1200@60Hz,或支持HDTV 1080p 2048x1080@60Hz。
由于采用光纖設計,因此用戶設備的MIPI-CSI/DSI信號不但能夠通過光纖進行遠距離傳輸,而且可以有效的抑制雷電、浪涌信號、靜電沖擊和強電磁波輻射干擾,而且可實現設備之間的電氣隔離。
        MIPI-CSI/DSI光電轉換線支持單模、多模單纖,光接口ST、FC、SC、LC可選,尾纖長度可由用戶指定。光電轉換線支持各種不同的距離,多模最大0~300米;單模0~100公里,光電轉換線發射波長支持850nm、1310或1550nm波長。光電轉換線激光器支持FP、DFB或VSCEL,探測器可支持普通PIN或高靈敏度APD。
        MIPI-CSI/DSI光電轉換線提供電纜線到光纖的光電轉換線纜型封裝。
        MIPI-CSI/DSI光電轉換線提供DC 5.5/2.1mm圓孔母座或Type-C母座電源供電輸入。
        MIPI-CSI/DSI光電轉換線供信號輸入輸出、光纖鏈路失效、電源等狀態指示燈管腳方便用戶維護和故障判斷。
        MIPI-CSI/DSI光電轉換線可根據用戶的應用場合和需求不同而特殊設計,可分為商業級、工業級等可靠性級別。


◆ 支持點對點連接方式。
◆ 支持MIPI-CSI/DSI超高清視頻傳輸。
◆ 兼容支持D-PHY標準。
◆ 自動識別和配置各種顯示模式。
◆ 支持Full Aperture 4K 4096*3112,Academy 4K 3656*2664,UHDTV 3840*2160,UXGA 1600 X 1200/WUXGA1920 X 1200@60Hz, HDTV 1080p 2048x1080@60Hz分辨率。
◆ 單組時鐘最大支持4組lane,單組lane最高支持1Gbps帶寬。
◆ 最大支持24bit顏色深度。
◆ 傳輸距離最大,多模最大0~300米;單模0~100公里。
◆ 發射波長1310~1610nm(單模) ,850/1310nm(多模)。
◆ 光電轉換線激光器支持FP、DFB或VSCEL。
◆ 光電轉換線探測器可支持普通PIN或高靈敏度APD。
◆ ST、FC、SC、LC可選(尾纖長度可選)。
◆ 電纜線到光纖的光電轉換線纜型封裝。
◆ DC 5.5/2.1mm圓孔母座或Type-C母座電源供電輸入。
◆ 提供信號輸入輸出、光纖鏈路失效等狀態指示。
◆ 支持商業級、工業級等可靠性級別。


◆MIPI-CSI/DSI
接口數量 1路
接口標準 D-PHY
視頻視頻顯示分辨率 (包括最大分辨率下的所有顯示模式)
4K:  Full Aperture 4K    4096*3112@30Hz
           Academy 4K           3656*2664@30Hz
           UHDTV                    3840*2160@30Hz
2K:  UXGA                       1600x1200@60Hz
           WUXGA                   1920x1200@60Hz
           HDTV                       1920x1080@60Hz
視頻顏色深度 24bit
視頻帶寬 單組時鐘最大支持4組lane,單組lane在LP模式下帶寬<10Mbps,在HS模式下帶寬為80Mbps~1Gbps
光纖
物理接口 FC/SC/ST/LC,尾纖長度可選
光纖種類 單模(9/125um)或多模(50/62.5/125um)
光纖數量 單纖
單模光發射波長 1310/1550nm
多模光發射波長 850/1310nm
激光器 VCSEL/FP/DFB/EML
探測器 PIN/APD
傳輸距離 多模最大0~300米;單模0~100公里
電源輸入/供電方式
DC 5.5/2.1mm圓孔電源母座或Type-C母座,+5V輸入
封裝形式
電纜線到光纖的光電轉換線纜型封裝
工作環境 商業級 工業級
工作溫度 -20℃~+70℃ -20℃~+75℃
濕度 0~95%不結凝 0~95%不結凝
外形尺寸
光電轉換線纜封裝殼體 90mm(長度),直徑18mm圓形金屬殼體(不包括電纜和光纖)















































江蘇新創MIPI-CSI/DSI光電轉換線訂貨型號命名標準:

FLT/R-MIPI-CSI/DSI-XXD-YYYW-S/M-1-LC/FC/SC/ST-C/I/M-R/T

FLT/R-MIPI-CSI/DSI:MIPI-CSI/DSI光電轉換線;

FLT:表示MIPI-CSI/DSI發射光電轉換線;
FLR:表示MIPI-CSI/DSI接收光電轉換線;

XXD:表示距離;

YYW:表示長激光器發射波長;

M/S-1:表示光纖種類及光纖數量;

M:表示多模; S:表示單模;
1:表示單纖;

LC/FC/SC/ST:表示光纖接口;
LC:表示LC光纖接口 FC:表示FC光纖接口; SC:表示SC光纖接口;
ST:表示ST光纖接口;

C/I/M:表示工作溫度范圍;
C:表示-20~+70℃商業級;I:表示-40~+85℃工業級;

R/T:表示外置電源適配器電源輸入接口;
R:DC 5.5/2.1mm圓孔電源母座;T: Type-C母座;
