數字音頻有源光纜AOC/光纖導線典型產品
![]() |
型號 | AOCTR-DAa1-S/M/P-DX-R-C/I/M |
選型手冊 數據手冊 安裝說明書 訂貨下單表 |

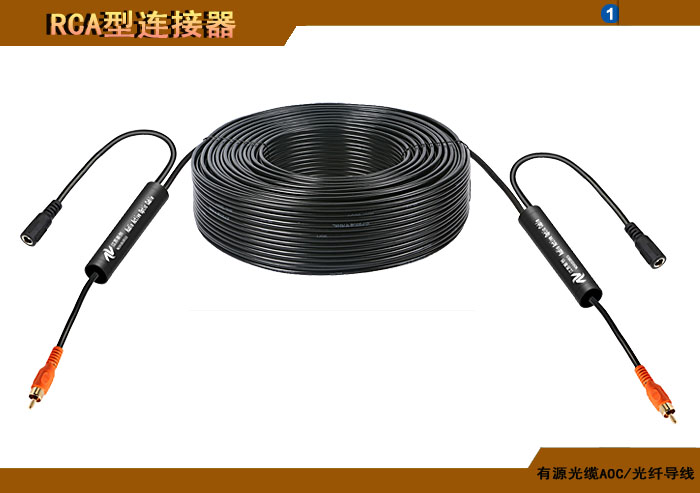

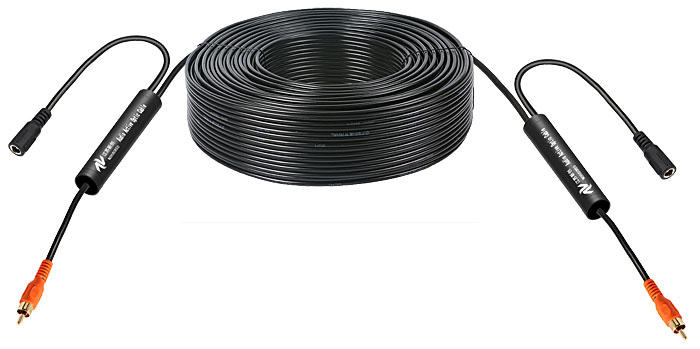

配置 | 數字音頻有源光纜AOC/光纖導線,單模/多模/塑料光纖,RCA型連接器,0~40公里,商業/工業 | ||
![]() |
型號 | AOCTR-DAa1-S/M/P-DX-P-C/I/M |
選型手冊 數據手冊 安裝說明書 訂貨下單表 |
配置 | 數字音頻有源光纜AOC/光纖導線,單模/多模/塑料光纖,SFP型連接器,0~40公里,商業/工業 | ||
![]() |
型號 | AOCTR-DAa1-S/M/P-DX-MX-C/I/M |
選型手冊 數據手冊 安裝說明書 訂貨下單表 |
配置 | 數字音頻有源光纜AOC/光纖導線,單模/多模/塑料光纖,M型工業連接器,0~40公里,商業/工業 | ||
![]() |
型號 | AOCTR-DAa1-S/M/P-DX-M-C/I/M |
選型手冊 數據手冊 安裝說明書 訂貨下單表 |
配置 | 數字音頻有源光纜AOC/光纖導線,單模/多模/塑料光纖,D型連接器,0~40公里,商業/工業 |

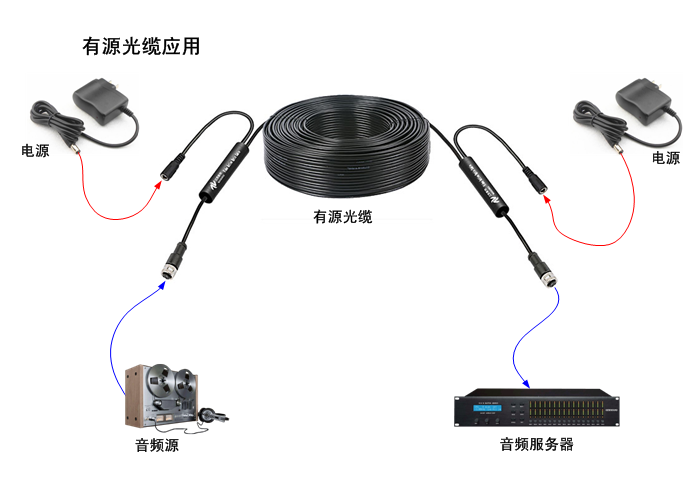

數字音頻有源光纜AOC/光纖導線采用高度集成微型的有源光纜AOC/光纖導線或模塊化開放式光纖接口遠距離互聯設計,將CD播放機、調音臺、音頻錄放設備、話筒和音頻前置放大器、DVD、機頂盒、非線性編輯設備、音頻信號發生器、或任何AV信號源輸出的AES/EBU數字音頻、S/PDIF數字音頻、光纖數字音頻信號轉換成光信號在單模、多?;蛩芰瞎饫w上傳輸。由于采用光纖設計及接口多重防雷浪涌保護設計,因此用戶設備的數字音頻信號不但能夠通過光纖進行遠距離傳輸,而且可以有效的抑制雷電、浪涌信號、靜電沖擊和強電磁波輻射干擾,而且可實現設備之間的電氣隔離。
數字音頻有源光纜AOC/光纖導線 電接口采用卡儂/Q9/RCA/Toslink連接器型封裝,可直接與設備連接器相連。標準的D型或矩形連接器插頭,直接插入用戶設備面板上的D型或矩形連接器插座中完成光電轉換功能,并且出現故障時用戶可隨意拔出有源光纜進行替換;SFP可插拔接口便于用戶簡化設計和維修,通過統一標準的SFP可插拔接口,有源光纜的電口可直接插入用戶設備完成光電轉換,并且出現故障時用戶可隨意拔出有源光纜進行替換;標準的M系列工業連接器插頭,直接插入用戶設備面板上的M系列工業連接器插座中完成光電轉換功能,并且出現故障時用戶可隨意拔出有源光纜進行替換;防水連接器型封裝,防水型用于野外、水下等高濕度環境,并且出現故障時用戶可隨意拔出有源光纜進行替換。
數字音頻有源光纜AOC/光纖導線通過集成的有源光纜AOC/光纖導線設計,可以直接替代電纜連接,光纜距離可由用戶指定;光接口也可采用開放式標準的ST、FC、SC、LC、E2000、防水型等等各種特殊可定制的光纖接口,便于用戶與現有的光纖路由連接。有源光纜或光纖接口支持單模、多?;蛩芰瞎饫w,通信距離多模最大0~8公里;單模0~140公里,塑料光纖0~100米;發射波長1310~1610nm(單模) ,850~1610nm(多模),650~1310nm(塑料光纖)。
數字音頻有源光纜AOC/光纖導線信號輸入輸出、光纖鏈路失效、電源等狀態指示燈管腳方便用戶維護和故障判斷。
數字音頻有源光纜AOC/光纖導線支持5V、12V(9~18V) 、24V(18~36V)、48V(36~72V)直流電源輸入設計,也可通過有源光纜中電纜混合的方式遠距離供電。
數字音頻有源光纜AOC/光纖導線可根據用戶的應用場合和需求不同而特殊設計,可分為商業級、工業級等可靠性級別。
◆ 支持點對點連接方式
◆ 兼容支持任何專業級AES/EBU、IEC 60958 Type I Balanced 標準數字音頻
◆ 兼容支持任何專業級AES/EBU、AES3id 75歐姆非平衡標準數字音頻
◆ 兼容支持任何消費者IEC 60958 Type II S/PDIF 75 歐姆數字音頻標準
◆ 兼容支持任何專業級IEC60958規范的AES/EBU 或S/PDIF光纖數字音頻標準
◆ 兼容JEITA standard CP-1201數字音頻標準
◆ 兼容Toslink塑料光纖接口標準
◆ 支持立體聲或單聲道數字音頻信號
◆ 內置電纜數字自動均衡器和時鐘重定時功 能
◆ 電接口采用卡儂/Q9/RCA/Toslink連接器
◆ 電接口支持D型或矩形連接器
◆ 電接口支持SFP可插拔連接器
◆ 電接口支持M系列工業連接器
◆ 電接口支持防水連接器型封裝
◆ 有源光纜或開放式ST、FC、SC、LC、E2000、防水型等特殊光纖接口
◆ 支持單模、多模和塑料光纖
◆ 傳輸距離最大多模8公里、單模140公里和塑料光纖200米
◆ 發射波長1310~1610nm(單模) ,850~1610nm(多模),650~1310nm(塑料光纖)
◆ 提供信號輸入輸出、光纖鏈路失效等狀態指示
◆ 5/12/24/48VDC直流電源輸入,支持電纜混合遠距離供電
◆ 支持商業級、工業級等可靠性級別
◆AES/EBU 平衡數字音頻 | |||
接口數量 | 1路 | ||
接口標準 | AES/EBU數字音頻及IEC 60958 Type I Balanced 標準 | ||
信號種類 | 平衡AES/EBU數字音頻 | ||
輸入阻抗 | 110 Ω | ||
輸入電壓范圍 | 0.2Vp-p~7Vp-p | ||
最小輸入信號眼圖 | 200 mV x 0.5 UI | ||
輸出阻抗 | 110Ω+20% (0.1-6 MHz) | ||
輸出電壓 | 0.2Vр-р~7Vp-p,典型4.5Vp-p | ||
輸出信號上升沿時間 | 5~30ns | ||
輸出信號共模 | <-30 dB (0-6 MHz) | ||
最大驅動距離 | 100m | ||
峰值抖動增益 | 0dB | ||
抖動衰耗 | >5 dB @ 100 KHz | ||
>70 dB @ 6 MHz | |||
取樣速率 | 32KHz~216KHz | ||
編碼位寬 | 16bit~24bit | ||
輸入、輸出數據格式 | 透明支持任意AES數字音頻數據幀格式 | ||
◆AES/EBU 非平衡數字音頻 | |||
接口數量 | 1路 | ||
接口標準 | AES/EBU數字音頻及AES3id 標準 | ||
信號種類 | 非平衡AES/EBU數字音頻 | ||
輸入阻抗 | 75Ω | ||
輸入電壓范圍 | 0.32Vp-p~7Vp-p | ||
最小輸入信號眼圖 | 165 mV x 0.5 UI | ||
輸入回波損耗 | >15 dB (0.1-6 MHz) | ||
輸出阻抗 | 75Ω | ||
輸出電壓 | 典型1.0V ±0.2Vp-p | ||
輸出信號上升沿時間 | 37±7 ns | ||
輸出回波損耗 | >15 dB (0.1-6 MHz) | ||
輸出直流分量 | <50 mV | ||
最大驅動距離 峰值抖動增益 | 1000m | ||
0dB | |||
抖動衰耗 | >5 dB @ 100 KHz | ||
>70 dB @ 6 MHz | |||
取樣速率 | 32KHz~216KHz | ||
編碼位寬 | 16bit~24bit | ||
輸入、輸出數據格式 | 透明支持任意AES數字音頻數據幀格式 | ||
◆S/PDIF數字音頻 | |||
接口數量 | 1路 | ||
接口標準 | IEC 60958 Type II S/PDIF消費者數字音頻標準 | ||
信號種類 | 非平衡S/PDIF數字音頻 | ||
輸入阻抗 | 75Ω | ||
輸入電壓范圍 | 0.2Vp-p~7Vp-p | ||
最小輸入信號眼圖 | 165 mV x 0.5 UI | ||
輸入回波損耗 | >15 dB (0.1-6 MHz) | ||
輸出阻抗 | 75Ω | ||
輸出電壓 | 典型0.6V ±0.1Vp-p | ||
輸出信號上升沿時間 | 37±7 ns | ||
輸出回波損耗 | >15 dB (0.1-6 MHz) | ||
輸出直流分量 | <50 mV | ||
最大驅動距離 峰值抖動增益 | 10m | ||
0dB | |||
抖動衰耗 | >5 dB @ 100 KHz | ||
>70 dB @ 6 MHz | |||
取樣速率 | 32KHz~216KHz | ||
編碼位寬 | 16bit~24bit | ||
輸入、輸出數據格式 | 透明支持任意S/PDIF數字音頻數據幀格式 | ||
◆有源光纜/光纖接口 | |||
物理接口 | 有源光纜或光纖FC/SC/ST/LC/E2000/防水型/可定制 | ||
光纖種類 | 單模(9/125um)或多模(50/62.5/125um)或塑料光纖 | ||
光纖連接端面 | PC/APC/UPC | ||
光纖數量 | 單纖 | ||
光發射波長 | 1310~1610nm(單模) ,850~1610nm(多模),650~1310nm(塑料光纖) | ||
傳輸距離 | 多模:1/2/4/8公里;單模:0~10/20/40/80/120公里;塑料: 0~50/100/200米 | ||
最大光功率動態范圍 | 15/20/25/32dB | ||
◆電源輸入/供電方式 | |||
5V、12V(9~18V) 、24V(18~36V)、48V(36~72V)接線端子輸入或混合電纜遠距離供電 | |||
◆封裝形式 | |||
卡儂/Q9/RCA/Toslink連接器型 | |||
D型或矩形連接器型 | |||
SFP可插拔連接器型 | |||
M系列工業連接器型 | |||
防水連接器型 | |||
◆工作環境 | 商業級 | 工業級 | |
工作溫度 | -20℃~+65℃ | -40℃~+85℃ | |
濕度 | 0~95%不結凝 | 0~95%不結凝 | |
◆外形尺寸 | |||
數字音頻(卡儂/Q9/RCA連接器) | 根據實際接插件確定尺寸 | ||
數字音頻(D矩形連接器型) | 根據實際接插件確定尺寸 | ||
數字音頻(SFP可插拔連接器型) | 根據實際接插件確定尺寸 | ||
數字音頻(M工業連接器型) | 根據實際接插件確定尺寸 | ||
數字音頻(防水連接器型) | 根據實際接插件確定尺寸 |
江蘇新創數字音頻有源光纜AOC/光纖導線訂貨型號命名標準:
AOCTR-DAa1-S/M/P-DX- X/Q/R/F/D/P/MX/W/M-C/I/M
AOCTR-DAa1-S/M/PX-15/20/25/32-F/T/S/L/E-C/P-P/A/U- X/Q/R/F/D/P/MX/W/M-C/I/M
AOCTR:有源光纜/光纖接口收發模塊;
AOCT:表示有源光纜/光纖接口發射光纖模塊;
AOCR:表示有源光纜/光纖接口接收光纖模塊;
DAa1 : 數字音頻方向及路數;
DA:表示數字音頻;
a:表示正向;
1:表示路數,1路;
S/M/P:表示有源光纜內封裝的光纖種類;
DX:有源光纜定制距離,X為距離,單位米;
S/M/PX:表示光纖接口支持的光纖種類及數量;
S:?jiǎn)文#?M:多模; P:塑料光纖;
X:表示多纖,最大8纖;
15/20/25/32:表示允許的光鏈路最大損耗;
15:表示15dB; 20:表示20dB; 25:表示25dB; 32:表示32dB;
F/T/S/L/E/W/M:表示光接口類型;
F:表示FC接口; T:表示ST接口; S:表示SC接口; L:表示LC接口; E:表示E2000接口;
W:表示防水型接口;
C/P:表示光纖出纖形式;
C:光纖插座非尾纖 P:表示尾纖型;
P/A/U:表示光纖端面類型;
P:表示PC接口; A:表示APC接口; U:表示UPC接口;
X/B/R/F/D/P/MX/W/M:表示電接口連接方式;
X:表示AES/EBU數字音頻(卡儂,平衡);
Q:表示AES/EBU數字音頻(Q9,非平衡);
R:表示S/PDIF數字音頻(RCA,非平衡);
D:D矩形連接器型封裝;
P:SFP可插拔連接器型封裝;
MX:M系列工業連接器型封裝;
W:防水連接器型封裝;
C/I/M:表示模塊可靠性級別;
C:商業級; I:工業級;
