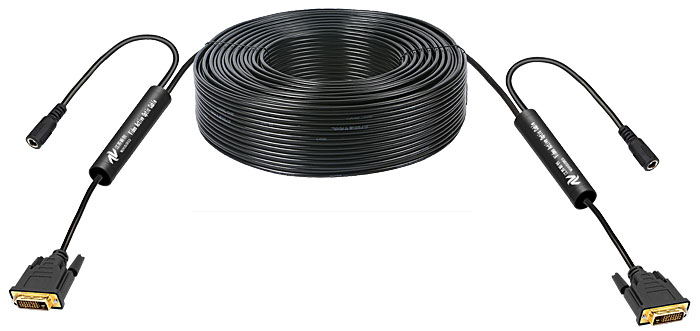

DVI有源光纜AOC/光纖導線采用高度集成微型的有源光纜AOC或模塊化開放式光纖接口遠距離互聯設計，將攝像機、工業照相機或任何視頻源輸出的DVI信號長距離傳輸?shù)竭h方圖像分析處理、采集記錄、監控監視或播出中心。自動支持任意分辨率高清顯示信號，顯示器分辨率最高可支持UXGA 1600x1200@60Hz，或 WUXGA 1920x1200@60Hz，或支持HDTV 1080p 2048x1080@60Hz，最大帶寬為5.4Gbps；支持的顏色深度可達12bit，像素時鐘高達225MHz，使得高清畫面層次更加豐富，靚麗清新、自然。DVI接口內置特強的自動均衡和時鐘重定時功能，使得畫面清晰穩定，無任何細小抖動。該產品采用江蘇新創創新技術，強力支持EDID顯示模式記憶和遠程讀取功能，自動配置DVI高清顯示模式。經過專業的視音頻測試儀嚴格測試，可隨機提供詳細測試指標。經過專業的視音頻測試儀嚴格測試，可隨機提供詳細測試指標。由于采用光纖設計，因此用戶設備的DVI信號不但能夠通過光纖進行遠距離傳輸，而且可以有效的抑制雷電、浪涌信號、靜電沖擊和強電磁波輻射干擾，而且可實現設備之間的電氣隔離。

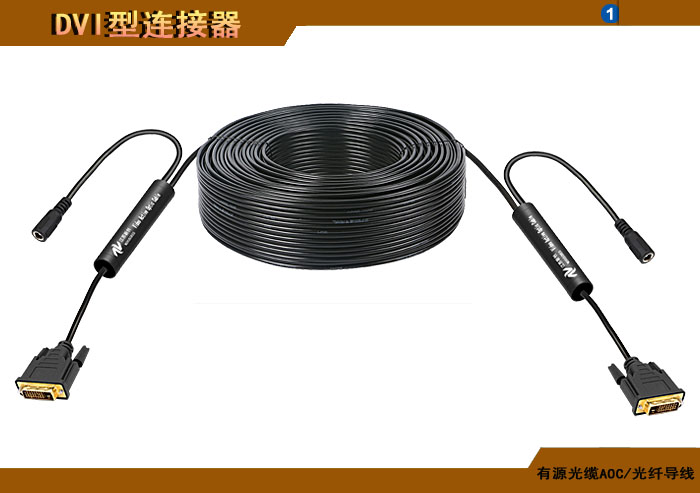

DVI有源光纜AOC/光纖導線電接口采用多種連接器，便于在各種場合使用。通用DVI-I/D連接器型封裝，可直接與設備的連接器直接相連。標準的D型或矩形連接器插頭，直接插入用戶設備面板上的D型或矩形連接器插座中完成光電轉換功能，并且出現故障時用戶可隨意拔出有源光纜進行替換；SFP可插拔接口便于用戶簡化設計和維修，通過統一標準的SFP可插拔接口，有源光纜的電口可直接插入用戶設備完成光電轉換，并且出現故障時用戶可隨意拔出有源光纜進行替換；標準的M系列工業連接器插頭，直接插入用戶設備面板上的M系列工業連接器插座中完成光電轉換功能，并且出現故障時用戶可隨意拔出有源光纜進行替換；防水連接器型封裝，防水型用于野外、水下等高濕度環境，并且出現故障時用戶可隨意拔出有源光纜進行替換。
DVI有源光纜AOC/光纖導線通過集成的有源光纜AOC設計，可以直接替代電纜連接，光纜距離可由用戶指定；光接口也可采用開放式標準的ST、FC、SC、LC、E2000、防水型等等各種特殊可定制的光纖接口，便于用戶與現有的光纖路由連接。有源光纜或光纖接口支持單模、多?；蛩芰瞎饫w，通信距離多模最大0～8公里；單模0～140公里，塑料光纖0～100米；發射波長1310～1610nm(單模) ，850～1610nm(多模)，650～1310nm(塑料光纖)。
DVI有源光纜AOC/光纖導線信號輸入輸出、光纖鏈路失效、電源等狀態指示燈管腳方便用戶維護和故障判斷。
DVI有源光纜AOC/光纖導線支持5V、12V(9～18V) 、24V(18～36V)、48V(36～72V)直流電源輸入設計，也可通過有源光纜中電纜混合的方式遠距離供電。
DVI有源光纜AOC/光纖導線可根據用戶的應用場合和需求不同而特殊設計，可分為商業級、工業級等可靠性級別。
◆ 支持點對點連接方式。
◆ 支持DVI高清視頻傳輸。
◆ 兼容支持DVI 1.0標準。
◆ 自動識別和配置各種顯示模式。
◆ 支持UXGA 1600 X 1200/WUXGA1920 X 1200@60Hz， HDTV 1080p 2048x1080@60Hz分辨率，最大5.4Gbps帶寬。
◆ 最大支持12bit顏色深度。
◆ 像素時鐘最大225MHz。
◆ 內置自動均衡和重定時功能，畫面清晰穩定。
◆ 支持EDID顯示模式記憶和遠程讀取功能，隨時保證顯示模式正確加載。
◆ 電接口支持DVI-I/D型接器。
◆ 電接口支持D型或矩形連接器。
◆ 電接口支持SFP可插拔連接器。
◆ 電接口支持M系列工業連接器。
◆ 電接口支持防水連接器型封裝。
◆ 有源光纜或開放式ST、FC、SC、LC、E2000、防水型等特殊光纖接口。
◆ 支持單模、多模和塑料光纖。
◆ 傳輸距離最大多模8公里、單模140公里和塑料光纖200米。
◆ 發射波長1310～1610nm(單模) ，850～1610nm(多模)，650～1310nm(塑料光纖)。
◆ 提供信號輸入輸出、光纖鏈路失效等狀態指示。
◆ 5/12/24/48VDC直流電源輸入，支持電纜混合遠距離供電。
◆ 支持商業級、工業級等可靠性級別。
|
◆ DVI |
|
接口數量 |
1路 |
|
接口標準 |
DVI 1.0 |
|
視頻視頻顯示分辨率 (包括最大分辨率下的所有顯示模式) |
DVI： UXGA 1600x1200@60Hz
WUXGA 1920x1200@60Hz
HDTV： 1080P 1920x1080@60Hz |
|
視頻顏色深度 |
8/10/12 bit |
|
視頻像素時鐘 |
225MHz |
|
視頻帶寬 |
5.4Gbps |
|
視頻均衡和重定時 |
內置 |
|
視頻差分輸電平 |
800-1200mVp-p，典型 |
|
視頻差分阻抗 |
100Ω |
|
DDC標準 |
DDC2/EDID 1.0/2.0 |
|
DDC |
5V TTL電平 |
|
DDC處理 |
記憶或遠程讀取 |
|
信噪比(加權) |
≥70dB |
|
◆有源光纜/光纖接口 |
|
物理接口 |
有源光纜或光纖FC/SC/ST/LC/E2000/防水型/可定制 |
|
光纖種類 |
單模(9/125um)或多模(50/62.5/125um)或塑料光纖 |
|
光纖連接端面 |
PC/APC/UPC |
|
光纖數量 |
單纖 |
|
光發射波長 |
1310～1610nm(單模) ，850～1610nm(多模)，650～1310nm(塑料光纖) |
|
傳輸距離 |
多模：1/2/4/8公里；單模：0～10/20/40/80/120公里；塑料： 0～50/100/200米 |
|
最大光功率動態范圍 |
15/20/25/32dB |
|
◆電源輸入/供電方式 |
|
5V、12V(9～18V) 、24V(18～36V)、48V(36～72V)接線端子輸入或混合電纜遠距離供電 |
|
◆封裝形式 |
|
DVI-I/D連接器型 |
|
D型或矩形連接器型 |
|
SFP可插拔連接器型 |
|
M系列工業連接器型 |
|
防水連接器型 |
|
◆工作環境 |
商業級 |
工業級 |
|
工作溫度 |
-20℃～+65℃ |
-40℃～+85℃ |
|
濕度 |
0～95%不結凝 |
0～95%不結凝 |
|
◆外形尺寸（僅供參考） |
|
DVI(DVI-I/D連接器型) |
根據實際接插件確定尺寸 |
|
DVI(D矩形連接器型) |
根據實際接插件確定尺寸 |
|
DVI(SFP可插拔連接器型) |
根據實際接插件確定尺寸 |
|
DVI(M工業連接器型) |
根據實際接插件確定尺寸 |
|
DVI(防水連接器型) |
根據實際接插件確定尺寸 |
江蘇新創DVI有源光纜AOC/光纖導線訂貨型號命名標準：
AOCTR-DVIa1-S/M/P-DX-I/D/P/MX/W/M-C/I/M
AOCTR-DVIa1-S/M/PX-15/20/25/32-F/T/S/L/E/W/M-C/P-P/A/U-I/D/P/MX/W/M-C/I/M
AOCTR：有源光纜/光纖接口收發模塊；
AOCT：表示有源光纜/光纖接口發射光纖模塊；
AOCR：表示有源光纜/光纖接口接收光纖模塊；
DVIa1： DVI方向及路數
DVI：表示DVI；
a：表示正向；
1：表示路數，1路；
S/M/P：表示有源光纜內封裝的光纖種類；
DX：有源光纜定制距離，X為距離，單位米；
S/M/PX：表示光纖接口支持的光纖種類及數量；
S：單模； M：多模； P：塑料光纖；
X：表示多纖，最大8纖；
15/20/25/32：表示允許的光鏈路最大損耗；
15：表示15dB； 20：表示20dB； 25：表示25dB； 32：表示32dB；
F/T/S/L/E/W/M：表示光接口類型；
F：表示FC接口； T：表示ST接口； S：表示SC接口； L：表示LC接口； E：表示E2000接口；
W：表示防水型接口；
C/P：表示光纖出纖形式；
C：光纖插座非尾纖 P：表示尾纖型；
P/A/U：表示光纖端面類型；
P：表示PC接口； A：表示APC接口； U：表示UPC接口；
I/D/P/MX/W/M：表示電接口連接方式；
I：DVI-I/D連接器型封裝；
D：D矩形連接器型封裝；
P：SFP可插拔連接器型封裝；
MX：M系列工業連接器型封裝；
W：防水連接器型封裝；
C/I/M：表示模塊可靠性級別；
C：商業級； I：工業級；
