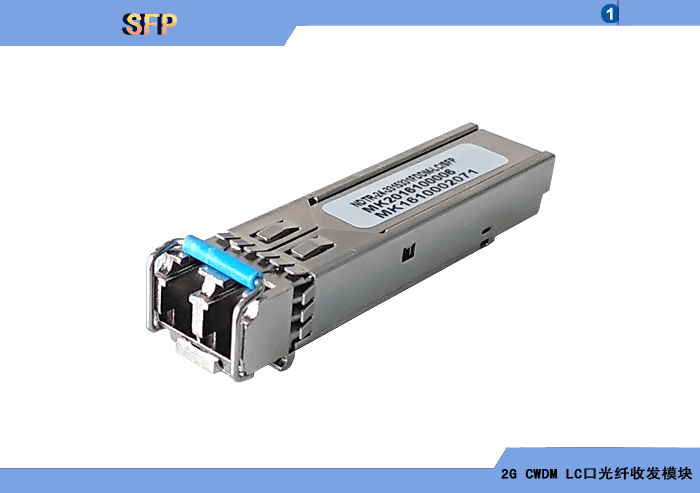

2G CWDM SFP光纖收發模塊典型產品
2G CWDM SFP LC光接口 |
 |
2.5Gbps CWDM SFP光纖收發模塊,LC光接口 |
型 號 |
速率 |
光纖 |
波 長 |
距離 |
光 器 件 |
電平 |
溫度(°C) |
手冊 |
FMTR-2G40DXXXXC-S2-3V-SLC-C/CG |
2.5G |
SMF |
18XCWDM |
40KM |
DFB/PIN |
LVPECL |
0~70 |
選型手冊下載 |
FMTR-2G40DXXXXC-S2-3V-SLC-I/IG |
2.5G |
SMF |
18XCWDM |
40KM |
DFB/PIN |
LVPECL |
-20~85 |
FMTR-2G80DXXXXC-S2-3V-SLC-C/CG |
2.5G |
SMF |
18XCWDM |
80KM |
DFB/APD |
LVPECL |
0~70 |
FMTR-2G80DXXXXC-S2-3V-SLC-I/IG |
2.5G |
SMF |
18XCWDM |
80KM |
DFB/APD |
LVPECL |
-20~85 |
FMTR-2G100DYYYYC-S2-3V-SLC-C/CG |
2.5G |
SMF |
8XCWDM |
100KM |
DFB/APD |
LVPECL |
0~70 |
FMTR-2G100DYYYYC-S2-3V-SLC-I/IG |
2.5G |
SMF |
8XCWDM |
100KM |
DFB/APD |
LVPECL |
-20~85 |
FMTR-2G120DYYYYC-S2-3V-SLC-C/CG |
2.5G |
SMF |
8XCWDM |
120KM |
DFB/APD |
LVPECL |
0~70 |
FMTR-2G120DYYYYC-S2-3V-SLC-I/IG |
2.5G |
SMF |
8XCWDM |
120KM |
DFB/APD |
LVPECL |
-20~85 |
2G CWDM SFP光纖收發模塊是江蘇新創自主研發創新,專門為2.5Gbps高速串行差分電信號在單模光纖傳輸而設計。采用標準的SFP可插拔光纖收發模塊封裝,支持全雙工,多速率工作,最大速率可達2.5Gbps。激光器支持1270~1610 CWDM波長,支持DFB。探測器可支持普通PIN或高靈敏度APD,支持TTL或OC告警輸出。支持單模雙纖,距離0~40/80/120公里。光纖收發模塊光纖接口支持LC,可選支持尾纖直接輸出。采用低功耗設計,光纖收發模塊兼容和符合SFP Electrical MSA SFF-8472標準,兼容和符合2500BASE-X/1000BASE-X/100BASE-FX/10BASE-FL、PDH、OC-3/12/48 SONET、STM-1/4/16 SDH和FC/2XFC光纖通道標準。內置DDM數字診斷和監測管理接口,采用標準的兩線I2C通信接口。3.3V供電,支持商業級、工業級封裝。
2G CWDM SFP光纖收發模塊已廣泛應用在城域主干IP以太網網絡及SDH/SONET寬帶接入網、基于光纖通道和以太網的SAN/NAS存儲網路、大數據服務器和云計算中心、城市、產業園及開發區、鄉鎮村莊及住宅小區、政府企事單位、廠礦企業商戶、校園、高鐵及地鐵軌道交通、高速公路交通收費卡口、橋梁隧道、城市管理公交BRT及公用設施、海島港灣碼頭、大壩及河道水利、山林公園、旅游風景區、燃煤氣自來水及污水處理、能源發電和輸配變電網、戶外大屏顯示及廣告、LED照明、舞臺展示和AV娛樂中心、體育運動賽事場展覽博物館、環境監測和保護、物聯網及大數據機房控制中心、工業自動化自動控制及數據采集、機器人及視覺控制、傳感及執行器運動控制、醫學影像、視頻可視會議、船舶航海運輸、海上及水下作業及鉆探井平臺等等領域的安防視頻監控、圖像傳輸和采集存儲分發、視頻會議、影像處理控制系統中。
◆ 可插拔2G CWDM SFP光纖收發模塊封裝。
◆ 支持全雙工,多速率工作,最大速率可達2.5Gbps。
◆ 1270~1610 CWDM波長。
◆ 激光器支持支持DFB。
◆ 探測器支持普通PIN或高靈敏度APD。
◆ 支持TTL或OC告警輸出。
◆ 支持單模或雙纖,距離0~40/80/120公里。
◆ 光纖接口支持LC,可選支持尾纖直接輸出。
◆ 兼容和符合SFP Electrical MSA SFF-8472標準。
◆ 內置DDM數字診斷和監測管理接口,采用標準的兩線I2C通信接口。
◆ 兼容和符合2500BASE-X/1000BASE-X/100Base-FX/10Base-FL以太網標準。
◆ 兼容和符合PDH標準。
◆ 兼容和符合OC-3/12/48 SONET、STM-1/4/16 SDH標準。
◆ 兼容和符合FC/2XFC光纖通道標準。
◆ 低功耗設計。
◆ 采用3.3V供電。
◆ 支持商業級、工業級等可靠性級別。
◆2.5Gbps SFP光纖收發模塊,LC光接口,單模,雙纖雙向,1270~1610nm,40公里 |
兼容標準 |
2500BASE-X/1000BASE-X/100BASE-FX/10BASE-FL、PDH、OC-3/12/48 SONET、STM-1/4/16 SDH和FC/2XFC光纖通道標準 |
模塊封裝 |
SFP可插拔 |
速率 |
2.5Gbps |
傳輸距離 |
40公里 |
光纖類型 |
單模雙纖 |
光纖接口 |
LC |
方向 |
全雙工 |
發射波長 |
1270~1610nm |
激光器類型 |
DFB |
發射電接口 |
LVPECL |
出纖功率 |
-2~3dBm |
探測器類型 |
PIN |
接收電接口 |
LVPECL |
接收靈敏度 |
-20dBm |
告警 |
TTL/OC |
管理 |
DDM |
◆2.5Gbps SFP光纖收發模塊,LC光接口,單模,雙纖雙向,1270~1610nm,80公里 |
兼容標準 |
2500BASE-X/1000BASE-X/100BASE-FX/10BASE-FL、PDH、OC-3/12/48 SONET、STM-1/4/16 SDH和FC/2XFC光纖通道標準 |
模塊封裝 |
SFP可插拔 |
速率 |
2.5Gbps |
傳輸距離 |
80公里 |
光纖類型 |
單模雙纖 |
光纖接口 |
LC |
方向 |
全雙工 |
發射波長 |
1270~1610nm |
激光器類型 |
DFB |
發射電接口 |
LVPECL |
出纖功率 |
-2~3dBm |
探測器類型 |
APD |
接收電接口 |
LVPECL |
接收靈敏度 |
-28dBm |
告警 |
TTL/OC |
管理 |
DDM |
◆2.5Gbps SFP光纖收發模塊,LC光接口,單模,雙纖雙向,1470~1610nm,100公里 |
兼容標準 |
2500BASE-X/1000BASE-X/100BASE-FX/10BASE-FL、PDH、OC-3/12/48 SONET、STM-1/4/16 SDH和FC/2XFC光纖通道標準 |
模塊封裝 |
SFP可插拔 |
速率 |
2.5Gbps |
傳輸距離 |
100公里 |
光纖類型 |
單模雙纖 |
光纖接口 |
LC |
方向 |
全雙工 |
發射波長 |
1470~1610nm |
激光器類型 |
DFB |
發射電接口 |
LVPECL |
出纖功率 |
0~5dBm |
探測器類型 |
APD |
接收電接口 |
LVPECL |
接收靈敏度 |
-28dBm |
告警 |
TTL/OC |
管理 |
DDM |
◆2.5Gbps SFP光纖收發模塊,LC光接口,單模,雙纖雙向,1470~1610nm,120公里 |
兼容標準 |
2500BASE-X/1000BASE-X/100BASE-FX/10BASE-FL、PDH、OC-3/12/48 SONET、STM-1/4/16 SDH和FC/2XFC光纖通道標準 |
模塊封裝 |
SFP可插拔 |
速率 |
2.5Gbps |
傳輸距離 |
120公里 |
光纖類型 |
單模雙纖 |
光纖接口 |
LC |
方向 |
全雙工 |
發射波長 |
1470~1610nm |
激光器類型 |
DFB |
發射電接口 |
LVPECL |
出纖功率 |
0~5dBm |
探測器類型 |
APD |
接收電接口 |
LVPECL |
接收靈敏度 |
-28dBm |
告警 |
TTL/OC |
管理 |
DDM |
◆電源輸入/供電方式 |
3.3V |
◆封裝形式 |
SFP可插拔 |
◆工作環境 |
商業級 |
工業級 |
工作溫度 |
0~+70℃ |
-20℃~+85℃ |
濕度 |
0~95%不結凝 |
0~95%不結凝 |
◆外形尺寸 |
SFP |
57.4 X 13.9 X 14 (長X寬X高)(不包括光接口) |


江蘇新創2G CWDM SFP光纖收發模塊訂貨型號命名標準:
FMTR-2G-XXDXXXX/YYYYC-S2-3V-SLC-C/CG/I/IG
FMTR:表示光纖收發模塊;
2G:表示光模塊標稱速率;
2G:表示2.5Gbps;
XXD:表示距離;
XXXX/YYYYC:表示激光器發射CWDM波長;
XXXX:表示1270/1290/1310/1330/1350/1370/1390/1410/1430/1450/1470/1490/1510/1530/1550/1570/1590/1610;
YYYY:表示1470/1490/1510/1530/1550/1570/1590/1610;
S2:表示光纖種類及光纖數量;
S:表示單模;
2:表示雙纖;
3V:表示3.3V供電;
SLC:表示光模塊封裝類型及光纖接口類型;
S:SFP可插拔模塊;
LC:表示LC接口;
C/CG/I/IG:表示工作溫度范圍及ROHS兼容;
C:表示0~+70℃; CG:表示0~+70℃,ROHS兼容;
I:表示-40~+85℃; IG:表示-40~+85℃,ROHS兼容;
