VGA高清攝像機接入單元
VGA高清攝像機接入單元是江蘇新創自主研發創新，專門為1路或多路VGA高清攝像機及可選的控制信號同時在單模、多?；蛩芰瞎饫w上遠距離、無失真?zhèn)鬏敹O(shè)計。
　
快速選型
產品概述
性能特點
技術標準
典型應用
典型產品
訂貨型號

VGA高清攝像機接入單元典型產品

通用型

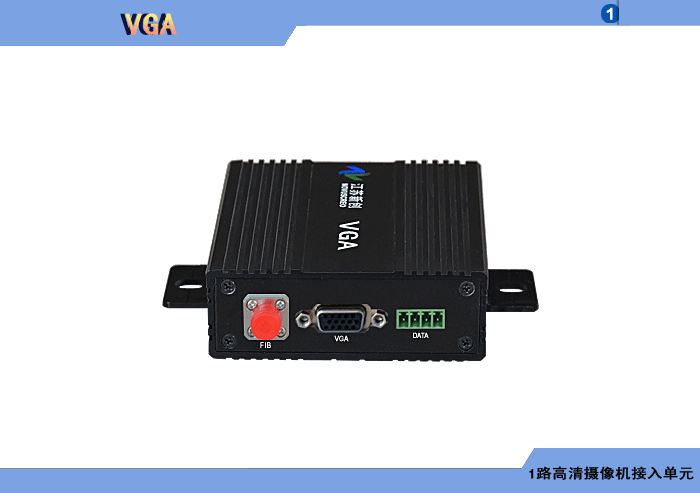

  型號 FT-VGAa1-DATAabcX-S/M-1/2-BC21-G/C/M-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 1路VGA高清攝像機接入發射單元，RS-232/485/422控制數據可選，單模/多模，1/2纖，ST/FC/SC/LC/SFP光接口，壁掛，通用型，非網管/網管/帶光纖數字診斷網管
  型號 FR-VGAa1-DATAabcX-S/M-1/2-RC1-G/C/M-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 1路VGA高清攝像機接入接收單元，RS-232/485/422控制數據可選，單模/多模，1/2纖，ST/FC/SC/LC/SFP光接口，1U機架，通用型，非網管/網管/帶光纖數字診斷網管
  型號 FR-VGAa1-DATAabcX-S/M-1/2-CC21-G/C/M-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 1路VGA高清攝像機接入接收單元，RS-232/485/422控制數據可選，單模/多模，1/2纖，ST/FC/SC/LC/SFP光接口，2U插卡，通用型，非網管/網管/帶光纖數字診斷網管

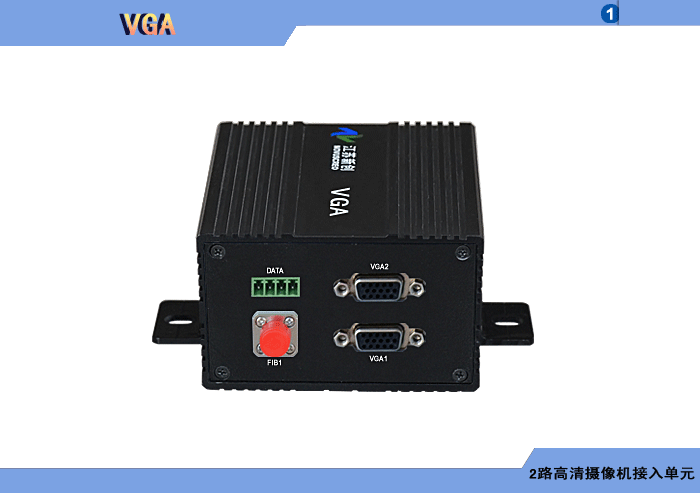

  型號 FT-VGAa2-DATAabcX-S/M-1/2-BC21-G/C/M-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 2路VGA高清攝像機接入發射單元，RS-232/485/422控制數據可選，單模/多模，1/2纖，ST/FC/SC/LC/SFP光接口，壁掛，通用型，非網管/網管/帶光纖數字診斷網管

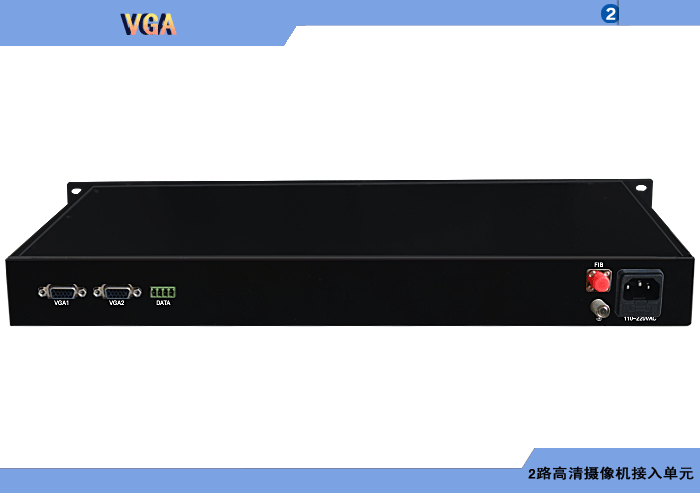

  型號 FR-VGAa2-DATAabcX-S/M-1/2-RC1-G/C/M-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 2路VGA高清攝像機接入接收單元，RS-232/485/422控制數據可選，單模/多模，1/2纖，ST/FC/SC/LC/SFP光接口，1U機架，通用型，非網管/網管/帶光纖數字診斷網管

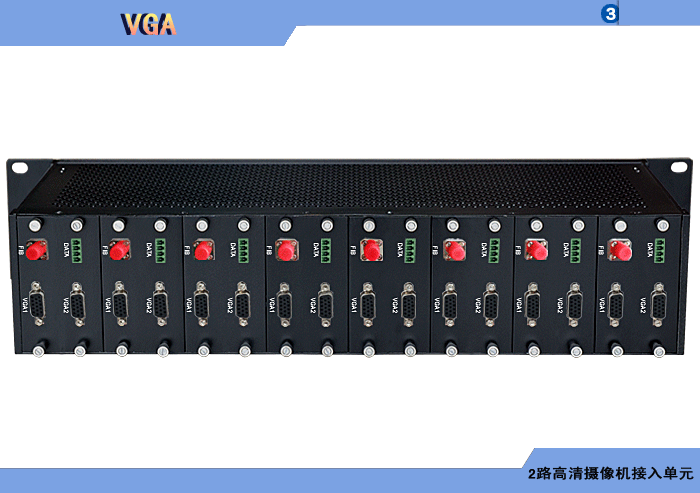

  型號 FR-VGAa2-DATAabcX-S/M-1/2-CC21-G/C/M-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 2路VGA高清攝像機接入接收單元，RS-232/485/422控制數據可選，單模/多模，1/2纖，ST/FC/SC/LC/SFP光接口，2U插卡，通用型，非網管/網管/帶光纖數字診斷網管

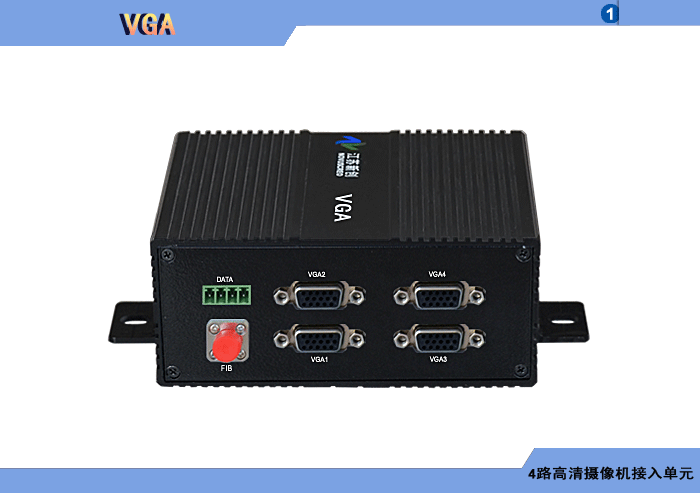

  型號 FT-VGAa4-DATAabcX-S/M-1/2-BC31-G/C/M-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 4路VGA高清攝像機接入發射單元，RS-232/485/422控制數據可選，單模/多模，1/2纖，ST/FC/SC/LC/SFP光接口，壁掛，通用型，非網管/網管/帶光纖數字診斷網管

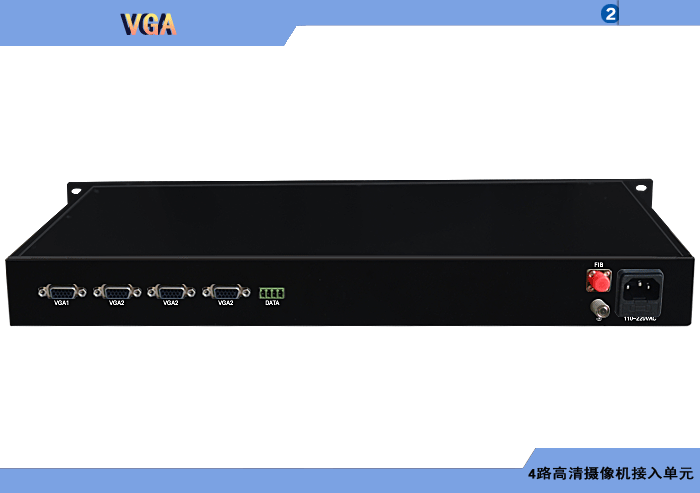

  型號 FR-VGAa4-DATAabcX-S/M-1/2-RC1-G/C/M-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 4路VGA高清攝像機接入接收單元，RS-232/485/422控制數據可選，單模/多模，1/2纖，ST/FC/SC/LC/SFP光接口，1U機架，通用型，非網管/網管/帶光纖數字診斷網管
  型號 FR-VGAa4-DATAabcX-S/M-1/2-CC31-G/C/M-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 4路VGA高清攝像機接入接收單元，RS-232/485/422控制數據可選，單模/多模，1/2纖，ST/FC/SC/LC/SFP光接口，3U插卡，通用型，非網管/網管/帶光纖數字診斷網管
  型號 FT-VGAa4-DATAabcX-S/M-1/2-BC32-G/C/M-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 8路VGA高清攝像機接入發射單元，RS-232/485/422控制數據可選，單模/多模，1/2纖，ST/FC/SC/LC/SFP光接口，壁掛，通用型，非網管/網管/帶光纖數字診斷網管
  型號 FR-VGAa4-DATAabcX-S/M-1/2-RC1-G/C/M-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 8路VGA高清攝像機接入接收單元，RS-232/485/422控制數據可選，單模/多模，1/2纖，ST/FC/SC/LC/SFP光接口，1U機架，通用型，非網管/網管/帶光纖數字診斷網管

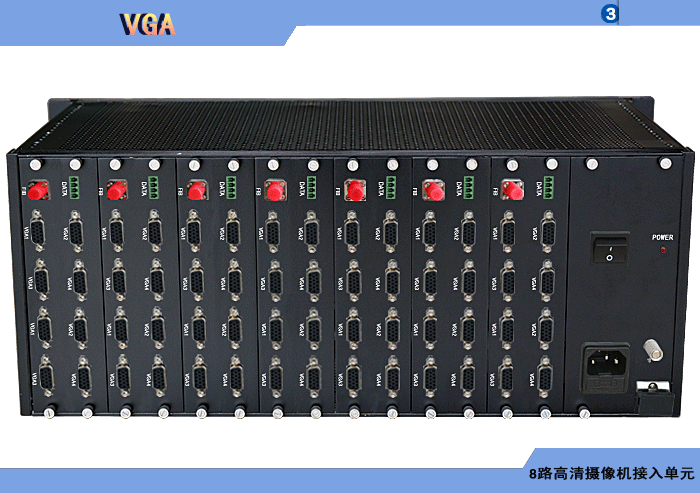

  型號 FR-VGAa4-DATAabcX-S/M-1/2-CC32-G/C/M-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 8路VGA高清攝像機接入接收單元，RS-232/485/422控制數據可選，單模/多模，1/2纖，ST/FC/SC/LC/SFP光接口，3U插卡，通用型，非網管/網管/帶光纖數字診斷網管
通用型電源附件
  型號 AC220V/5/12/24/48/VDC-0.5/1A-WALL-G 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 電源適配器，AC90～265V交流輸入， DC5/12/24/48V 0.5A/1A輸出，墻插，通用型
   型號 AC220V/5/12/24/48VDC-2/3/5/8/10/15/20A-DESK-G 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 電源適配器，AC90～265V交流輸入， DC5/12/24/48V  2A/3A/5A/8A/10A/15A/20A輸出，墻插，通用型
用戶定制

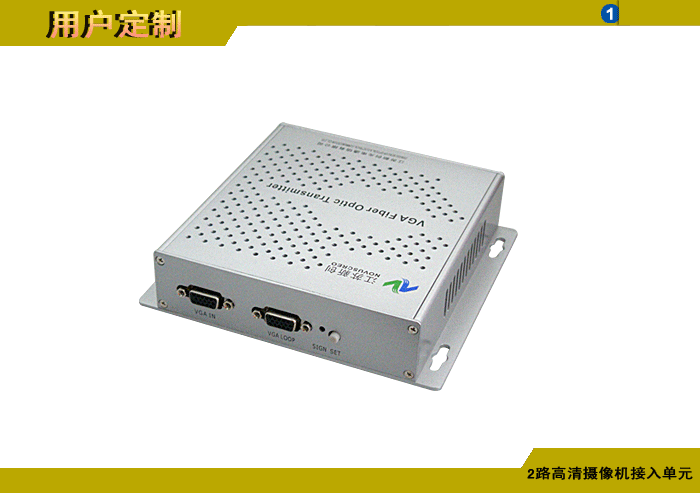

  型號 FT-VGAa2-DATAabcX-S/M-1/2-BC31-G/C/M-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 2路VGA高清攝像機接入發射單元，RS-232/485/422控制數據可選，單模/多模，1/2纖，ST/FC/SC/LC/SFP光接口，壁掛，通用型，非網管/網管/帶光纖數字診斷網管

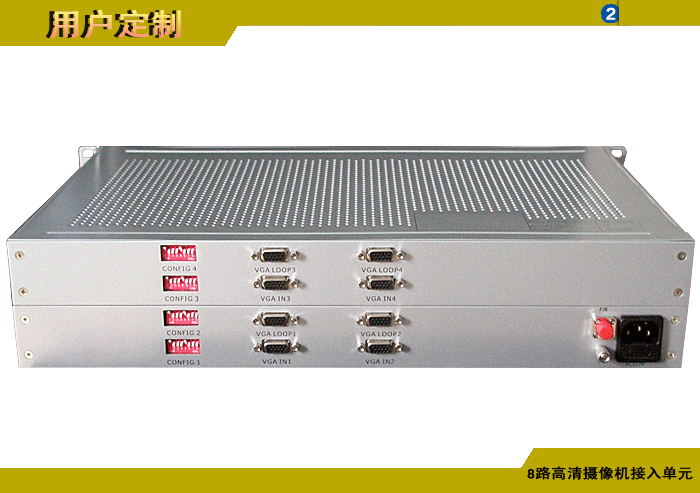

  型號 FR-VGAa8-DATAabcX-S/M-1/2-RC2-G/C/M-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 8路VGA高清攝像機接入接收單元，RS-232/485/422控制數據可選，單模/多模，1/2纖，ST/FC/SC/LC/SFP光接口，2U機架，通用型，非網管/網管/帶光纖數字診斷網管

　　VGA高清攝像機接入單元是江蘇新創自主研發創新，專門為1路或多路VGA高清攝像機及可選的控制信號同時在單模、多?；蛩芰瞎饫w上遠距離、無失真?zhèn)鬏敹O(shè)計。
　　VGA高清攝像機接入單元支持高清數字化手術室系統的VGA高清攝像機信號通過光纖長距離傳輸?shù)街骺貦C(jī)房、手術室指揮中心主控室與矩陣或高清視頻醫學高清影像采集單元錄播控制主機相連接。使用本接入單元將高清攝像機通過光纖遠程接入中心的高清數字化手術室系統，這樣很多小型手術室室或遠程手術室室就不需要設置控制室和放置醫學高清影像采集單元錄播控制主機。通過接入單元與高清矩陣相配合，單臺高清視頻醫學高清影像采集單元錄播控制主機可以給多個手術室室使用，大大提高了高清視頻醫學高清影像采集單元錄播控制主機的使用效率，節省了高清數字化手術室設備的昂貴投資。接入單元自動支持任意分辨率的VGA～WQXGA高清顯示信號，顯示器分辨率最高可支持QXGA 2048 × 1536@60HZ或WQXGA 2560 × 1600@60HZ，最大模擬帶寬600MHZ。內置超強的動態圖像處理技術，使得畫面清晰穩定。
　　VGA高清攝像機接入單元同時提供可選的RS-485/422/232等多種數據接口，透明支持任意上層控制協議。
　　VGA高清攝像機接入單元支持單?；蚨嗄；蛩芰瞎饫w，同時支持單纖或雙纖接入互連，光纖端面支持PC/APC/UPC；光接口ST、FC、SC、LC、E2000和任意可選，支持SFP可插拔光模塊，支持工業/高可靠/防水等各種高可靠光纖連接器；支持各種不同的距離，多模0～2公里；單模0～120公里。
　　VGA高清攝像機接入單元提供可選的基于RS-232/485/422串口、WEB和SNMP的網絡管理方式，方便用戶對光端機端口狀態、電源、和光鏈路狀態進行實時配置和監控管理，多個LED狀態指示燈方便用戶維護和故障判斷。
　　VGA高清攝像機接入單元可根據用戶的應用場合和需求不同而特殊設計，產品可分為通用型、車載型等等封裝類型和可靠性級別，也可以根據用戶特殊要求定制和組合上述各種封裝類型和可靠性級別。
　　VGA高清攝像機接入單元已經廣泛應用在各大醫院、大學醫學院和專業診療中心的的數字化手術室、醫學手術高清影像錄制系統、醫學遠程診療專家會診系統、醫學直播系統、醫學影像信息采集處理、醫學示教系統、醫學視頻會議系統中。


◆ 支持點對點連接方式。
◆ 支持VGA高清攝像機傳輸。
◆ 兼容支持VGA ～WQXGA。
◆ 自動識別和配置各種顯示模式。
◆ 支持QXGA 2048 × 1536@60HZ或WQXGA 2560 × 1600 @60HZ。
◆ 最大模擬帶寬600MHZ(3dB) 。
◆ 動態圖像處理技術，畫面清晰穩定。
◆ 分配輸出驅動距離可達75米。
◆ 支持EDID顯示模式記憶和讀取功能，隨時保證顯示模式正確加載。
◆ 支持各種RS-485/422/232各種控制數據接口。
◆ 透明支持任意上層控制協議。
◆ 單、多?；蛩芰瞎饫w傳輸。
◆ 傳輸距離最大多模0～8公里；單模0～120公里。
◆ 發射波長1310～1610nm(單模) ，850～1610nm(多模) 。
◆ ST、FC、SC、LC、E2000可選，支持SFP可插拔模塊。
◆ 單、多模光纖傳輸。
◆ 提供可選的基于RS-232/485/422串口、WEB和SNMP的網絡管理方式。
◆ 全表面貼裝技術。
◆ 壁掛式/機架/插卡式。


◆ VGA高清攝像機
接口數量 1/2/4/8路
物理接口 DB15/DVI-I孔式插座
接口標準 VGA ～WQXGA
輸入視頻顯示分辨率 (包括最大分辨率下的所有顯示模式) VGA：    UXGA   1600x1200@60Hz
                WUXGA 1920x1080@60Hz
HDTV： 1080P    1920x1080 @60Hz
輸入視頻模擬帶寬 500MHz(3dB)
輸入視頻電平 0.7Vp-p，典型 ，最大1 .5Vp-p
輸入視頻阻抗 75Ω
輸入耦合方式 直流
行同步頻率 15KHz～200KHz
場同步頻率 30Hz～200Hz
行場同步輸入阻抗 510Ω
行場同步輸入極性 正極性或極性
返回?fù)p耗 <-40dB @ 5MHz
DDC標準 DDC2/EDID 1.0/2.0
DDC電平 5V TTL電平
DDC處理 環路直接輸出或發射機遠程讀取記憶
◆RS-232/485/422控制數據
接口數量 多路可選
物理接口 端子/DIN
RS232 通信速率 最大115.2Kbps
通信誤碼率 小于10E-12
通信協議 支持任何上層控制協議。
通信方式 支持正向、反向或雙向數據通信
RS485/422 通信速率 最大1Mbps
通信誤碼率 小于10E-12
通信協議 支持任何上層控制協議。
通信方式 支持正向、反向或雙向數據通信
◆光纖接口
接口數量 1路
物理接口 FC/SC/ST/LC/E2000/SFP
光纖種類 單模(9/125um)或多模(50/62.5/125um)
光纖連接端面 PC/APC/UPC
光纖數量 單/雙纖
光發射波長 1310～1610nm(單模) ，850～1610nm(多模)
傳輸距離 多模：1/2/4/8公里；單模：0～10/20/40/80/120公里
最大光功率動態范圍 15/20/25/32dB
◆電源輸入/供電方式
物理接口 端子/通用電源插座
輸入電壓 220V/110V(85~265V)交直流
-48V (36～72V) 直流
24V(18～36V) 交直流
12V(9～18V) 交直流
+5V直流
◆工作環境
工作溫度 -30℃～+70℃
濕度 0～95%不結凝
◆外形尺寸（長X高X寬，毫米）
壁掛式 BC21 92X32X106
BC31 135X32X106
BC32 135X57X106
1U機架式 RC1 19英寸1U
2U插卡式 CC21 19英寸2U,1槽
3U插卡式 CC31 19英寸3U ,1槽
3U插卡式 CC32 19英寸3U ,2槽





























江蘇新創VGA高清攝像機接入單元訂貨型號命名標準：

FT-VGAa-DATAabcX-BCXY/DCXY/CCXY/RCX-S/M/PX-P/C/M-NC/NM/ND

FT/R-VGAabcX：VGA高清攝像機接入發射和接收單元；
VGA：表示VGA高清攝像機；
a：表示正向；
X：表示路數；

DATAabcX：表示可選控制數據方向及路數；
a：表示正向； b：表示反向； c：表示雙向；
X：表示路數；

S/M/PX：表示單模/多模光纖/塑料光纖及使用光纖數量
S：表示單模光纖；
M：表示單模光纖；
P：表示塑料光纖；
a：表示正向； b：表示反向； c：表示雙向；
X：表示光纖數量；

BCXY/DCXY/CCXY/RCX-：表示機箱結構尺寸類型；

P：表示封裝形式；
G：表示通用型封裝； C：表示車載型封裝；

NC/NM/ND：網管
NC：表示非網管型； NC：表示網管型； NC：表示帶數字診斷性網管型；
