網格型
數字音頻網關網格型接入單元是江蘇新創自主研發創新,專門為1/2/4/8/16/32/64路數字音頻IP碼流在單?;蚨嗄?塑料光纖遠距離網格傳輸而設計。

快速選型
產品概述
性能特點
技術標準
典型應用
典型產品
訂貨型號

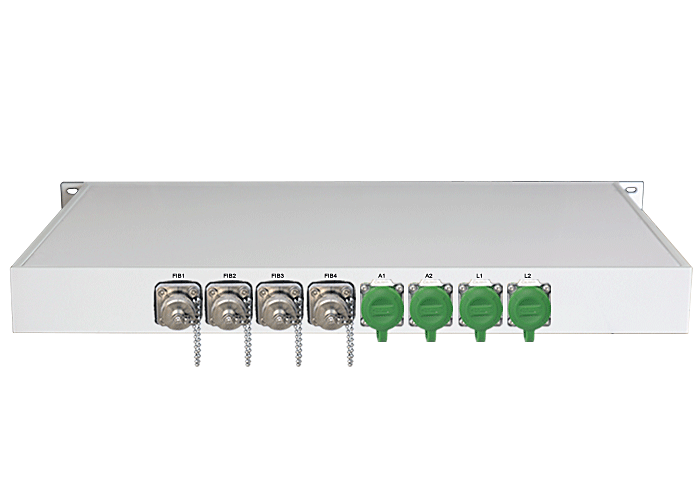

數字音頻網關網格型接入單元典型產品

工業型

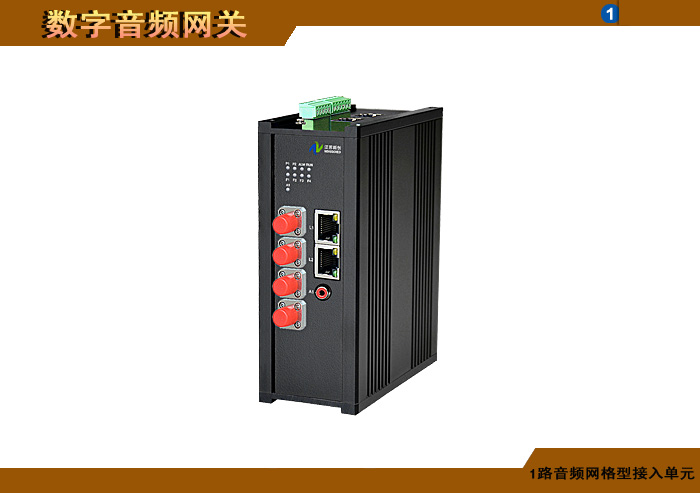

型號 FSMLA/LB-F2/4/6/8T2-DAabc1-DATAabcX-A/R/B-DC32-I-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表

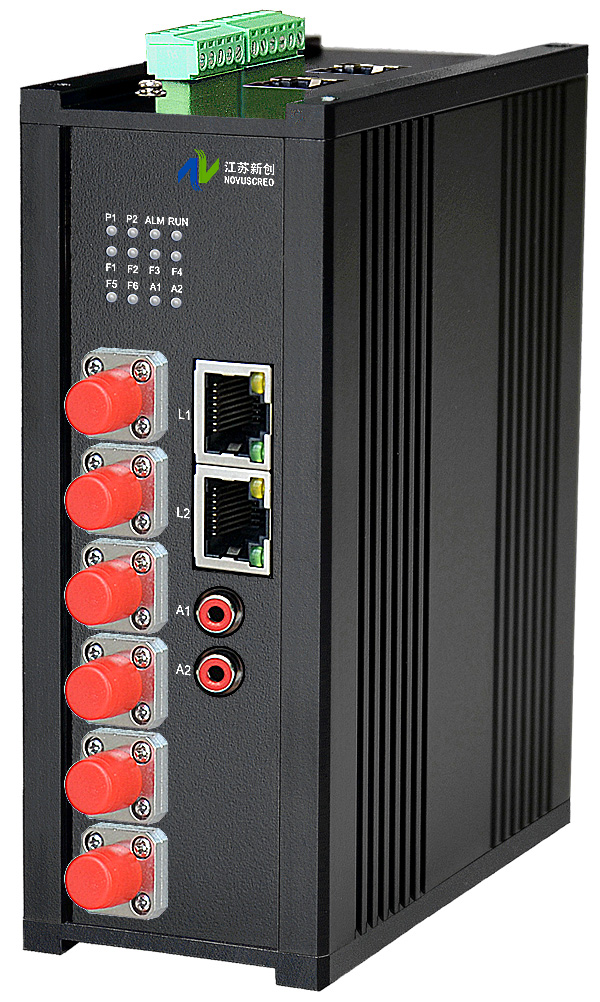

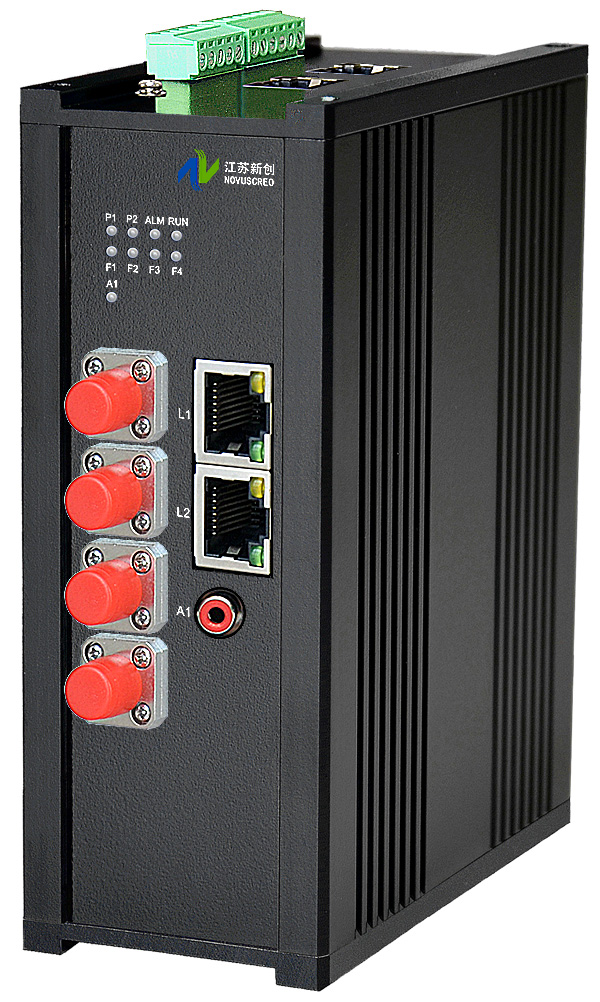

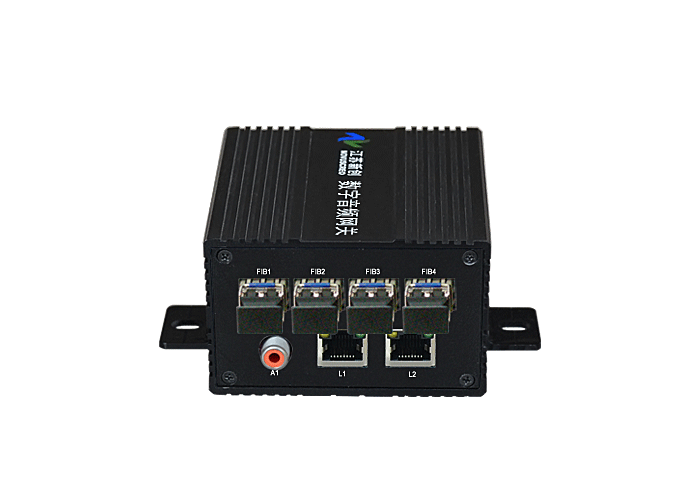

配置 1路數字音頻網關網格型接入單元,2/4/6/8光2電百兆/千兆以太網接口,多路控制數據/報警開關量可選,單模/多模/塑料,1/2纖,ST/FC/SC/LC/SFP光接口,15/20/25/32dB,獨立/冗余/總線供電(DC18~36V/5V),導軌,工業型,非網管/網管/帶光纖數字診斷網管
型號 FSMLA/LB-F2/4/6/8T2-DAabc2-DATAabcX-A/R/B-DC32-I-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表

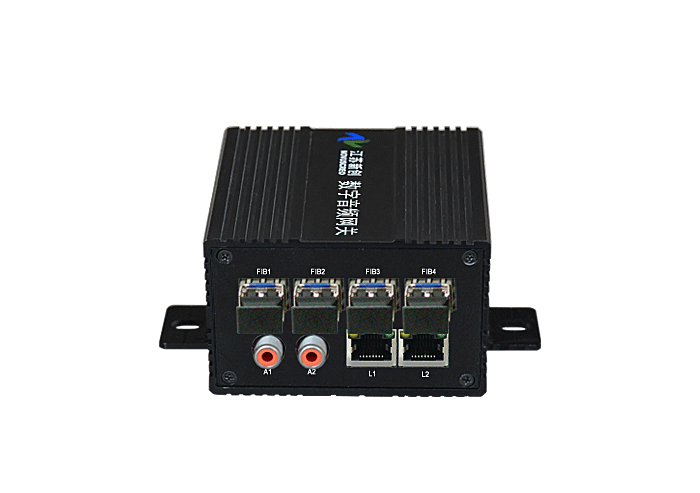

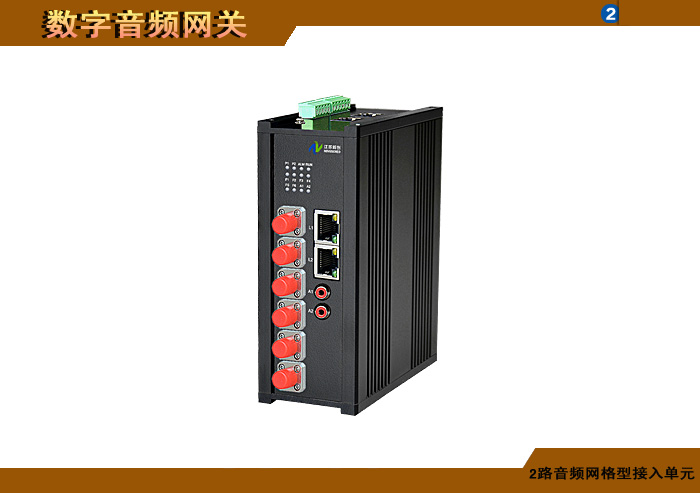

配置 2路數字音頻網關網格型接入單元,2/4/6/8光2電百兆/千兆以太網接口,多路控制數據/報警開關量可選,單模/多模/塑料,1/2纖,ST/FC/SC/LC/SFP光接口,15/20/25/32dB,獨立/冗余/總線供電(DC18~36V/5V),導軌,工業型,非網管/網管/帶光纖數字診斷網管
型號 FSMLA/LB-F2/4/6/8T2-DAabc4-DATAabcX-A/R/B-DC3X-I-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表

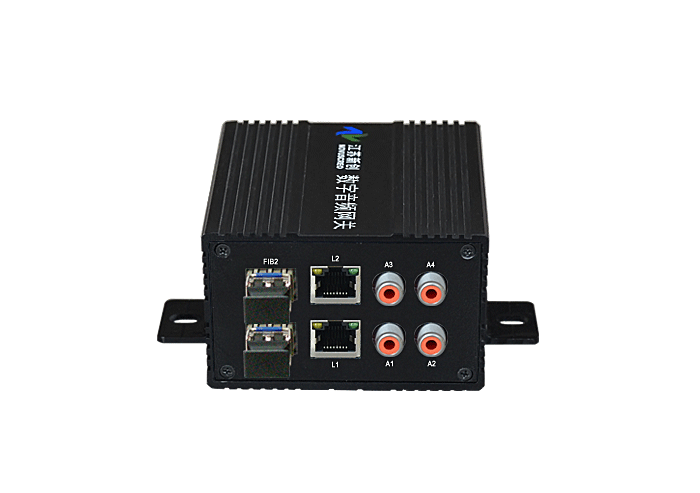

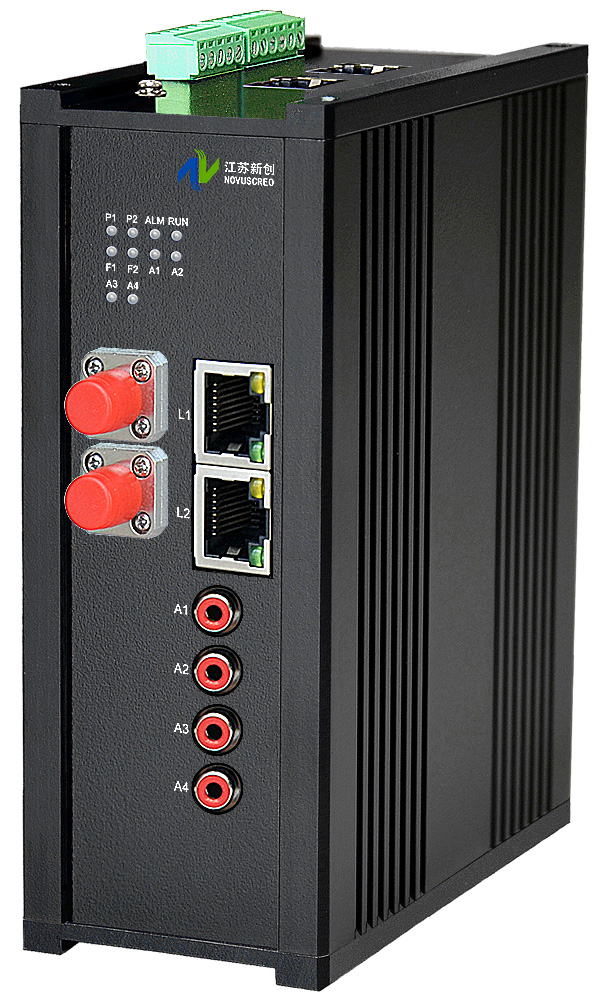

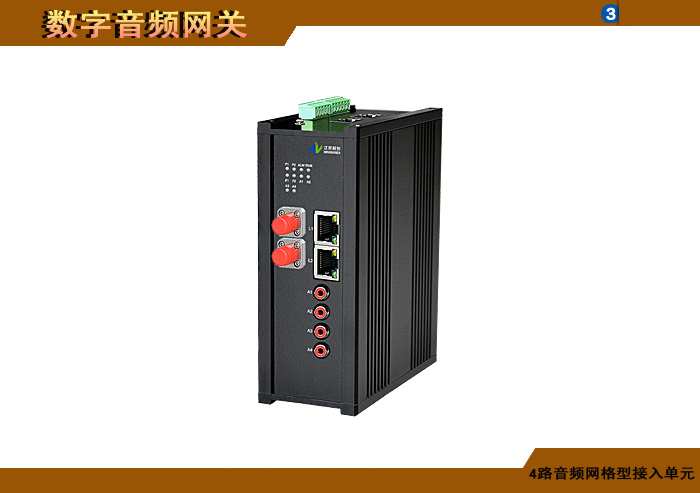

配置 4路數字音頻網關網格型接入單元,2/4/6/8光2電百兆/千兆以太網接口,多路控制數據/報警開關量可選,單模/多模/塑料,1/2纖,ST/FC/SC/LC/SFP光接口,15/20/25/32dB,獨立/冗余/總線供電(DC18~36V/5V),導軌,工業型,非網管/網管/帶光纖數字診斷網管

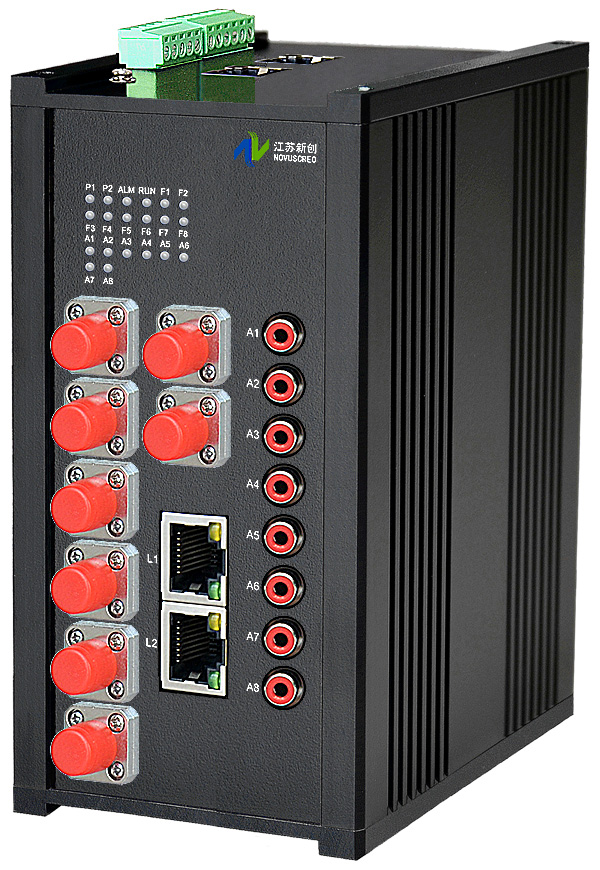

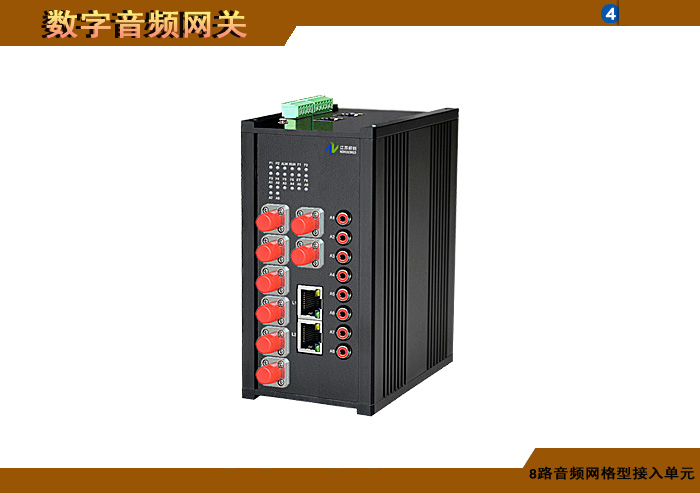

型號 FSMLA/LB-F2/4/6/8T2-DAabc8-DATAabcX-A/R/B-DC3X-I-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 8路數字音頻網關網格型接入單元,2/4/6/8光2電百兆/千兆以太網接口,多路控制數據/報警開關量可選,單模/多模/塑料,1/2纖,ST/FC/SC/LC/SFP光接口,15/20/25/32dB,獨立/冗余/總線供電(DC18~36V/5V),導軌,工業型,非網管/網管/帶光纖數字診斷網管
通用型
  型號 FSMLA/LB-F2/4/6/8T2-DAabc1-DATAabcX-A/R-BCXY-G 選型手冊
數據手冊
安裝說明書
訂貨下單表

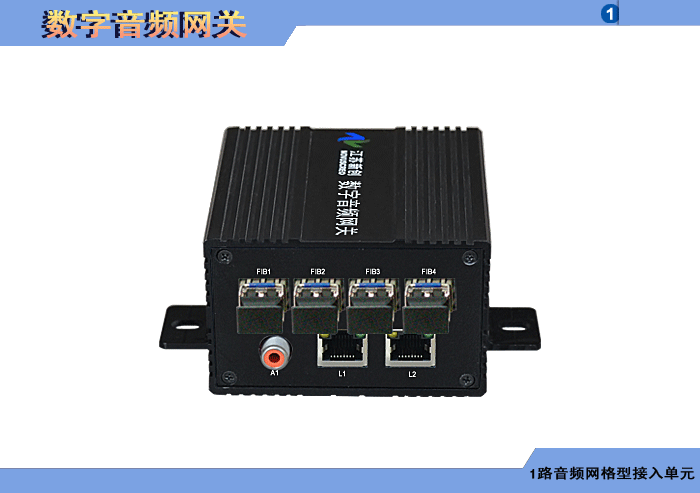

配置 1路數字音頻網關網格型接入單元,2/4/6/8光2電百兆/千兆以太網接口,多路控制數據/報警開關量可選,單模/多模/塑料,1/2纖,ST/FC/SC/LC/SFP光接口,15/20/25/32dB,獨立/冗余供電,壁掛,通用型

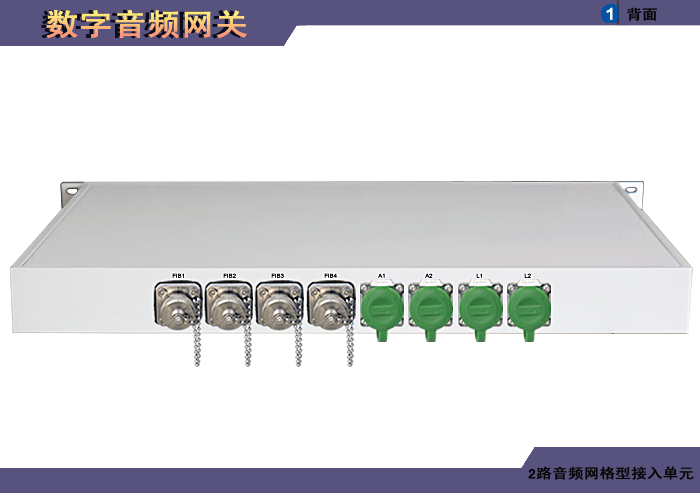

  型號 FSMLA/LB-F2/4/6/8T2-DAabc2-DATAabcX-A/R-BCXY-G 選型手冊
數據手冊
安裝說明書
訂貨下單表

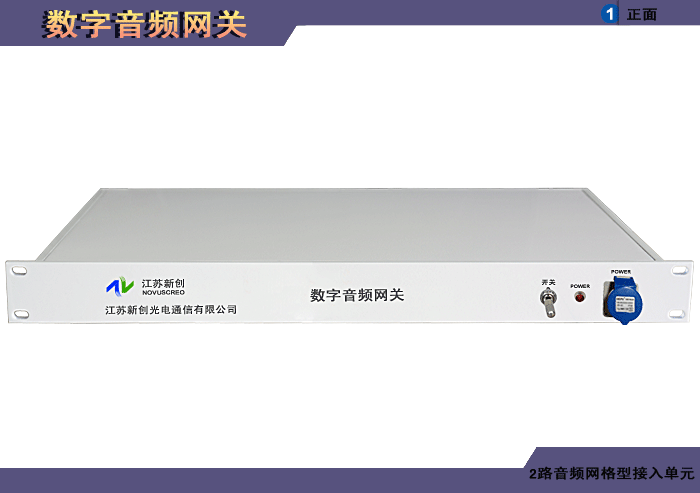

配置 2路數字音頻網關網格型接入單元,2/4/6/8光2電百兆/千兆以太網接口,多路控制數據/報警開關量可選,單模/多模/塑料,1/2纖,ST/FC/SC/LC/SFP光接口,15/20/25/32dB,獨立/冗余供電,壁掛,通用型

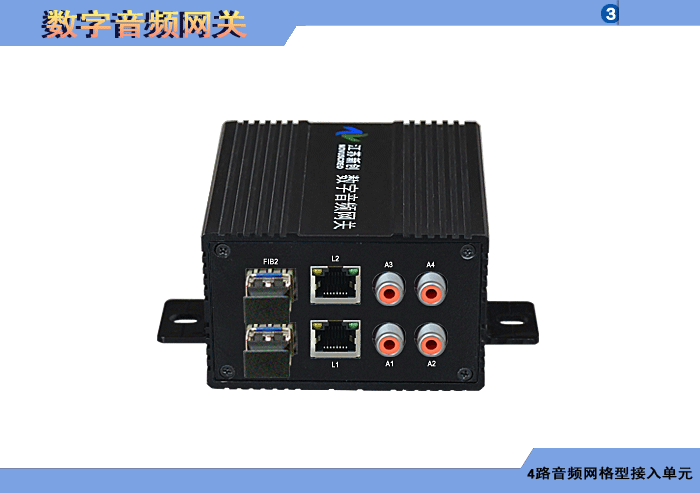

   型號 FSMLA/LB-F2/4/6/8T2-DAabc4-DATAabcX-A/R-BCXY-G 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 4路數字音頻網關網格型接入單元,2/4/6/8光2電百兆/千兆以太網接口,多路控制數據/報警開關量可選,單模/多模/塑料,1/2纖,ST/FC/SC/LC/SFP光接口,15/20/25/32dB,獨立/冗余供電,壁掛,通用型
  型號 FSMLA/LB-F2/4/6/8T2-DAabc8-DATAabcX-A/R-BCXY-G 選型手冊
數據手冊
安裝說明書
訂貨下單表

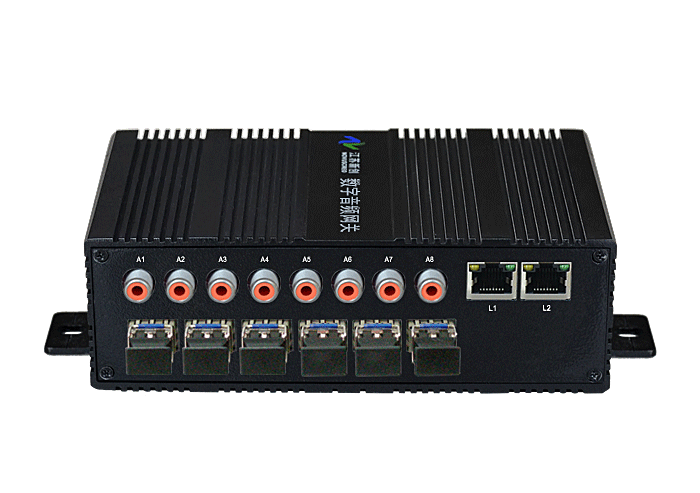

配置 8路數字音頻網關網格型接入單元,2/4/6/8光2電百兆/千兆以太網接口,多路控制數據/報警開關量可選,單模/多模/塑料,1/2纖,ST/FC/SC/LC/SFP光接口,15/20/25/32dB,獨立/冗余供電,壁掛,通用型
  型號 FSMLA/LB-F2/4/6/8T2-DAabc16-DATAabcX-A/R-RC1-G 選型手冊
數據手冊
安裝說明書
訂貨下單表

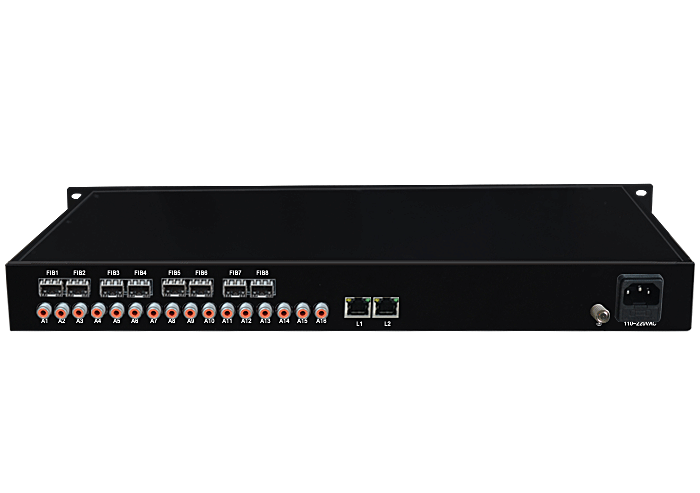

配置 16路數字音頻網關網格型接入單元,2/4/6/8光2電百兆/千兆以太網接口,多路控制數據/報警開關量可選,單模/多模/塑料,1/2纖,ST/FC/SC/LC/SFP光接口,15/20/25/32dB,獨立/冗余供電,1U機架,通用型
  型號 FSMLA/LB-F2/4/6/8T2-DAabc32-DATAabcX-A/R-RC1-G 選型手冊
數據手冊
安裝說明書
訂貨下單表

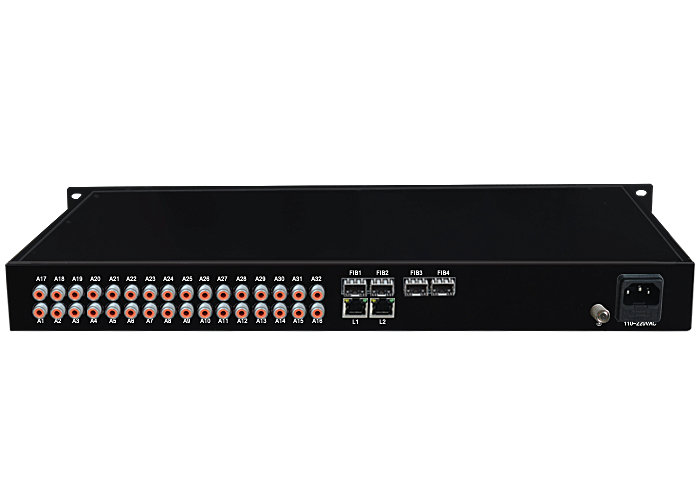

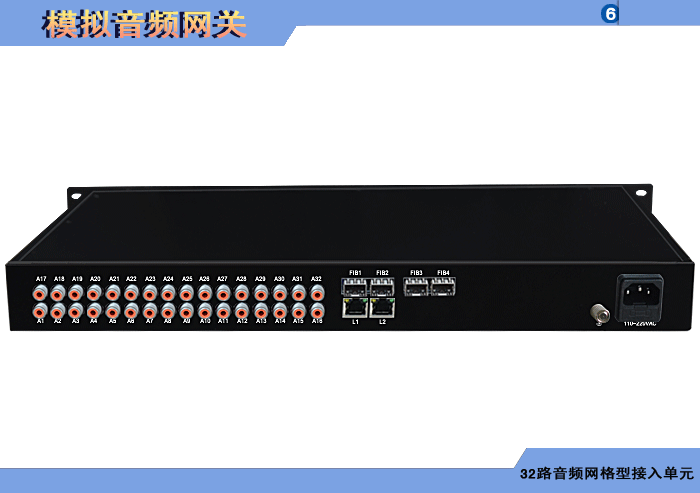

配置 32路數字音頻網關網格型接入單元,2/4/6/8光2電百兆/千兆以太網接口,多路控制數據/報警開關量可選,單模/多模/塑料,1/2纖,ST/FC/SC/LC/SFP光接口,15/20/25/32dB,獨立/冗余供電,1U機架,通用型

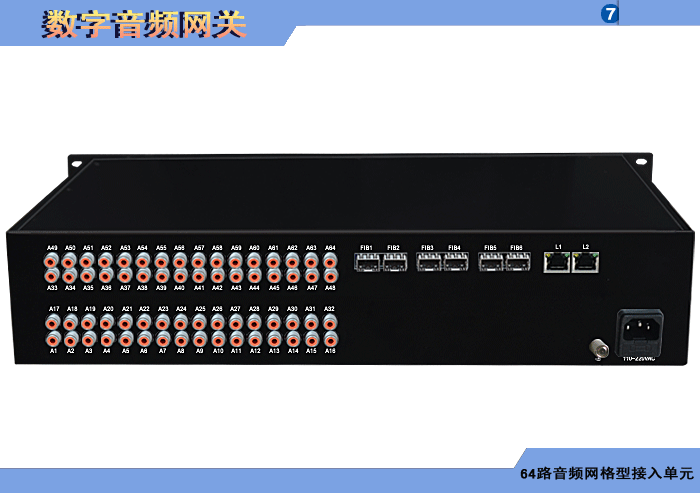

  型號 FSMLA/LB-F2/4/6/8T2-DAabc64-DATAabcX-A/R-RC2-G 選型手冊
數據手冊
安裝說明書
訂貨下單表

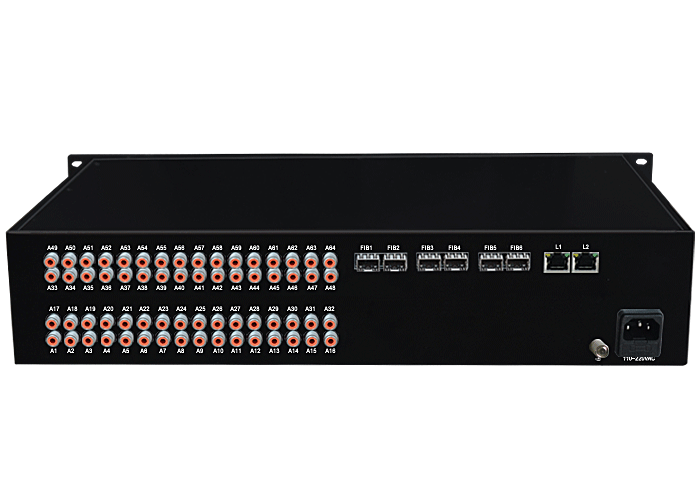

配置 64路數字音頻網關網格型接入單元,2/4/6/8光2電百兆/千兆以太網接口,多路控制數據/報警開關量可選,單模/多模/塑料,1/2纖,ST/FC/SC/LC/SFP光接口,15/20/25/32dB,獨立/冗余供電,2U機架,通用型
通用型電源附件
  型號 AC220V/5/12/24/48/VDC-0.5/1A-WALL-G 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 電源適配器,AC90~265V交流輸入, DC5/12/24/48V 0.5A/1A輸出,墻插,通用型
  型號 AC220V/5/12/24/48VDC-2/3/5/8/10/15/20A-DESK-G 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 電源適配器,AC90~265V交流輸入, DC5/12/24/48V  2A/3A/5A/8A/10A/15A/20A輸出,墻插,通用型
高可靠性
  型號 FSMLA/LB-F2/4/6/8T2-DAabcX-DATAabcX-A/R-BCXY-R 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 4/8/16/24/32/48/64路數字音頻網關網格型接入單元,2/4/6/8光2電百兆/千兆以太網接口,多路控制數據/報警開關量可選,單模/多模/塑料,1/2纖,獨立/冗余供電,壁掛,高可靠型

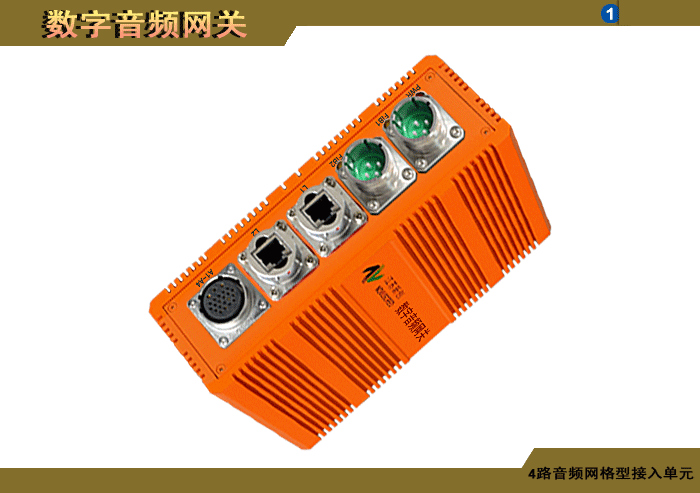

防水型
  型號 FSMLA/LB-F2/4/6/8T2-DAabcX-DATAabcX-A/R-RCX-W 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 4/8/16/24/32/48/64路數字音頻網關網格型接入單元,2/4/6/8光2電百兆/千兆以太網接口,多路控制數據/報警開關量可選,單模/多模/塑料,1/2纖,獨立/冗余供電,1/2/3/4U機架,防水型

  數字音頻網關網格型接入單元是江蘇新創自主研發創新,專門為1/2/4/8/16/32/64路數字音頻IP碼流在單?;蚨嗄?塑料光纖遠距離網格傳輸而設計。
  數字音頻網關網格型接入單元采用江蘇新創FastRing 處理技術、以太網快速生成樹和多成樹協議及工業交換機環網和1+1保護協議協議,將沿光纖線路分布的各監控點的信號用多個光纖環路連接成高可靠的網格MESH網絡,提高了網路可靠性,大大節省了用戶設備投資成本,提高了光纜利用率。采用新創光纖故障智能檢測和報警技術,當網格上任一環路或上某一節點或兩個節點之間的光纖發生故障或斷電時,光纖路由自動進入保護倒置模式,30ms的保護恢復時間內故障節點或故障光纖鏈路自動切除,從而實現了高可靠的冗余備份傳輸;當故障節點或故障光纖鏈路恢復時,光端機立刻自動恢復到正常的工作模式。由于采用高可靠網格型環路自愈保護,因此特別適合在高可靠或環境苛刻的光纖通信系統中使用。
  數字音頻網關網格型接入單元將CD播放機、調音臺、音頻錄放設備、話筒和音頻前置放大器、DVD、機頂盒、非線性編輯設備、音頻信號發生器、或任何AV信號源輸出的數字音頻通過以太網交換機、路由器、PON網絡、光纖收發器等等設備構成的局域網、寬帶、廣域網、VPN專網與本地或大地理范圍的多臺立體聲音響或功放、音頻廣播或擴音設備、中央控制及會議系統、聲納控制系統、音樂制作中心和播出非線性編輯設備、廣播和測試系統家庭影音系統、平板等離子電視、液晶大屏、顯示器或投影設備相互聯互通。網關內部集成了TCP/IP協議棧,能夠輕松將數字音頻信號轉換或封裝成具有TCP/IP或UDP協議的網絡信號,支持包封數據流傳輸?shù)膯尾?、組播和廣播功能。高精度網絡時鐘校正和同步傳輸技術,保證了數字音頻信號傳輸?shù)膶?shí)時性、可靠性、等時性,具有極低的網絡延遲。以太網封包及分組技術,保證私密性和安全性。每個網關設備上的任意數字音頻輸出通道可以與其他網關設備上數字音頻輸入通道實時、動態進行路由映射并建立可靠傳輸通道。網關上的每個數字音頻輸入通道可以同時映射到包封中單個或多個虛擬通道中,網關可同時提供高達64路虛擬映射路由通道。同一網絡中允許多個網關設備相互映射通信并且不影響網絡中其他設備相互通信及數據傳輸。網關提供強大的管理及設置軟件,支持SNMP管理協議,支持節點自動偵聽及動態發現列表,支持路由、通道映射、及動態靜態IP地址配置,提供額外的遠程串口通信通道,以便用戶進行設備私有數據通信及管理配置。兼容支持任何專業級AES/EBU、S/PDIF、光纖數字音頻,支持48KHZ或96KHZ轉換取樣速率,提供16/20/24比特的數字音頻分辨率,采用實時、非壓縮數字音頻編解碼及網絡傳輸。
  數字音頻網關網格型接入單元支持IEEE 802.3 10Base-T/100Base-TX/1000Base-TX標準 以太網電纜接口,可以將現場各種IP設備或局域網與中心互聯。
  數字音頻網關網格型接入單元提供可選的RS-232/485/422/曼徹斯特碼等多種數據接口或現場總線接口,可以網絡中的各節點處的設備之間遙控、遙測、遙信。提供可選的有源無源I/O、繼電器控制觸點、按鈕等的輸入、輸出開關量信號接口,使得遠端控制、開關設備、報警傳輸連接十分簡單和方便。IO開關量輸入支持各種有源或無源數字IO/開關量輸入、TTL/CMOS、直流高低壓脈沖、繼電器觸點、按鈕報警等信號;IO開關量輸出支持有源或無源數字IO/開關量輸出、TTL/CMOS、直流高低壓脈沖、NPN/PNP推挽或開路、繼電器觸點輸出,常開常閉可選。
  數字音頻網關網格型接入單元支持以太網光纖接口,兼容和符合IEEE 802.3 100Base-FX/1000Base-X以太網光纖接口。能和任何交換機、路由器等光纖接口相互通信。接入單元的光纖接口非常靈活,不但支持單?;蚨嗄;蛩芰瞎饫w,同時支持單纖或雙纖接入互連,光纖端面支持PC/APC/UPC;光接口ST、FC、SC、LC、E2000和任意可選,支持SFP可插拔光模塊,支持工業/高可靠/防水等各種高可靠光纖連接器;支持各種不同的距離,多模0~2公里;單模0~120公里,塑料光纖0~200米。
  數字音頻網關網格型接入單元可根據用戶的應用場合和需求不同而特殊設計,產品可分為通用型、工業型、高可靠、車載型、防水型等等封裝類型和可靠性級別,也可以根據用戶特殊要求定制和組合上述各種封裝類型和可靠性級別。I

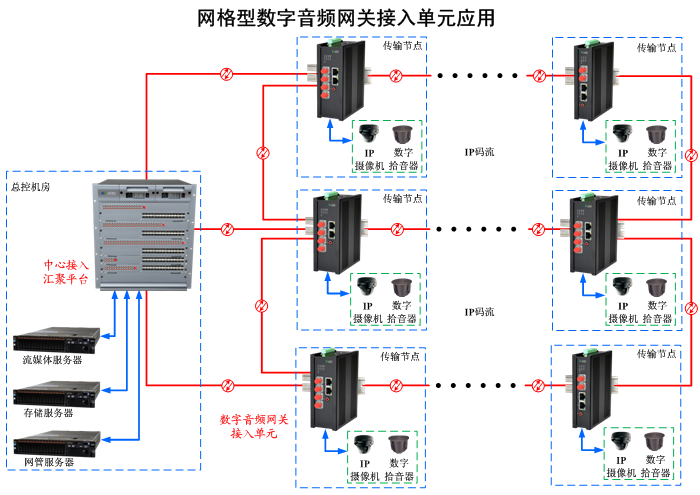

  數字音頻網關網格型接入單元已經廣泛應用在城市、產業園及開發區、鄉鎮村莊及住宅小區、政府企事單位、廠礦企業商戶、校園、高鐵及地鐵軌道交通、高速公路交通收費卡口、橋梁隧道、城市管理公交BRT及公用設施、海島港灣碼頭、大壩及河道水利、山林公園、旅游風景區、燃煤氣自來水及污水處理、能源發電和輸配變電網、電信接入運營網及廣電網絡、城域主干網絡及寬帶接入網、戶外大屏顯示及廣告、LED照明、舞臺展示和AV娛樂中心、體育運動賽事場展覽博物館、環境監測和保護、物聯網及大數據機房控制中心、工業自動化自動控制及數據采集、機器人及視覺控制、傳感及執行器運動控制、醫學影像、視頻可視會議、船舶航海運輸、海上及水下作業及鉆探井平臺等等領域的安防視頻監控、圖像傳輸和采集存儲分發、視頻會議、影像處理控制系統中。


◆ 支持網格連接方式。
◆ 可支持最大1/2/4/8/16/32/64路數字音頻編解碼。
◆ 支持TCP/IP或UDP網絡協議。
◆ 高精度網絡時鐘校正和同步傳輸技術。
◆ 具有極低的網絡延遲。
◆ 輸入、輸出通道實時、動態路由映射。
◆ 支持SNMP管理協議,節點自動偵聽及動態枚舉列表。
◆ 支持路由、通道映射、及動態靜態IP地址配置。
◆ 提供遠程串口通信通道,以便用戶進行設備私有數據通信及管理配置。
◆ 兼容支持任何專業級AES/EBU、IEC 60958 Type I Balanced 標準數字音頻
◆ 兼容支持任何專業級AES/EBU、AES3id 75歐姆非平衡標準數字音頻
◆ 兼容支持任何消費者IEC 60958 Type II S/PDIF 75歐姆數字音頻標準
◆ 兼容支持任何專業級IEC60958規范的AES/EBU 或S/PDIF光纖數字音頻標準
◆ 兼容JEITA standard CP-1201數字音頻標準
◆ 兼容Toslink塑料光纖接口標準
◆ 支持立體聲或單聲道數字音頻信號。
◆ 內置電纜數字自動均衡器和時鐘重定時功能
◆ 支持48KHZ或96KHZ轉換取樣速率。
◆ 16/20/24比特的數字音頻分辨率。
◆ 采用實時、非壓縮數字音頻編解碼及網絡傳輸。
◆ 支持各種有源無源報警、IO開關量信號
◆ 支持各種RS-485/422/232各種數據控制協議。
◆ 兼容和符合IEEE 802.3 10Base-T/100Base-TX/1000Base-TX電纜標準。
◆ 兼容和符合IEEE 802.3 100Base-FX/1000Base-X以太網光纖接口。
◆ 單、多模或塑料光纖傳輸。
◆ 傳輸距離最大多模0~8公里;單模0~120公里,塑料光纖0~200米。
◆ 發射波長1310~1610nm(單模) ,850~1610nm(多模),650~1310nm(塑料光纖)
◆ ST、FC、SC、LC、E2000可選,支持SFP可插拔模塊。
◆ 千兆光纖傳輸技術,大容量,易升級。
◆ 光纖WDM、CWDM、DWDM技術。
◆ 單、多?;蛩芰瞎饫w傳輸。
◆ 全表面貼裝技術。
◆ 壁掛式/導軌式。


◆AES/EBU 平衡數字音頻 通用/防雷型 工業型 高可靠/車載型 防水型
接口數量 1/2/4/8/16/32/64路輸入/輸出
物理接口 XLR卡儂/可定制 XLR卡儂/工業連接器/可定制 LR卡儂/工業/D型/矩形/防水連接器/可定制 防水連接器/可定制
接口標準 AES/EBU數字音頻及IEC 60958 Type I Balanced 標準
信號種類 平衡AES/EBU數字音頻
輸入阻抗 110 Ω
輸入電壓范圍 0.2Vp-p~7Vp-p
最小輸入信號眼圖 200 mV x 0.5 UI
輸出阻抗 110Ω+20% (0.1-6 MHz)
輸出電壓 0.2Vр-р~7Vp-p,典型4.5Vp-p
輸出信號上升沿時間 5~30ns
輸出信號共模 <-30 dB (0-6 MHz)
最大驅動距離 100m
峰值抖動增益 0dB
抖動衰耗 >5 dB @ 100 KHz
>70 dB @ 6 MHz
取樣速率 32KHz~216KHz
編碼位寬 16bit~24bit
輸入、輸出數據格式 透明支持任意AES數字音頻數據幀格式
◆AES/EBU 非平衡數字音頻 通用/防雷型 工業型 高可靠/車載型 防水型
接口數量 1/2/4/8/16/32/64路輸入/輸出
物理接口 BNC/可定制 BNC/工業連接器/可定制 BNC/工業/D型/矩形/防水連接器/可定制 防水連接器/可定制
接口標準 AES/EBU數字音頻及AES3id 標準
信號種類 非平衡AES/EBU數字音頻
輸入阻抗 75Ω
輸入電壓范圍 0.32Vp-p~7Vp-p
最小輸入信號眼圖 165 mV x 0.5 UI
輸入回波損耗 >15 dB (0.1-6 MHz)
輸出阻抗 75Ω
輸出電壓 典型1.0V ±0.2Vp-p
輸出信號上升沿時間 37±7 ns
輸出回波損耗 >15 dB (0.1-6 MHz)
輸出直流分量 <50 mV
最大驅動距離 1000m
峰值抖動增益 0dB
抖動衰耗 >5 dB @ 100 KHz
>70 dB @ 6 MHz
取樣速率 32KHz~216KHz
編碼位寬 16bit~24bit
輸入、輸出數據格式 透明支持任意AES數字音頻數據幀格式
數位寬度 16/20/24
◆S/PDIF數字音頻 通用/防雷型 工業型 高可靠/車載型 防水型
接口數量 1/2/4/8/16/32/64路輸入/輸出
物理接口 RCA/可定制 RCA/工業連接器/可定制 RCA/工業/D型/矩形/防水連接器/可定制 防水連接器/可定制
接口標準 IEC 60958 Type II  S/PDIF消費者數字音頻標準
信號種類 非平衡S/PDIF數字音頻
輸入阻抗 75Ω
輸入電壓范圍 0.2Vp-p~7Vp-p
最小輸入信號眼圖 165 mV x 0.5 UI
輸入回波損耗 >15 dB (0.1-6 MHz)
輸出阻抗 75Ω
輸出電壓 典型0.6V ±0.1Vp-p
輸出信號上升沿時間 37±7 ns
輸出回波損耗 >15 dB (0.1-6 MHz)
輸出直流分量 <50 mV
最大驅動距離 10m
峰值抖動增益 0dB
抖動衰耗 >5 dB @ 100 KHz
>70 dB @ 6 MHz
取樣速率 32KHz~216KHz
編碼位寬 16bit~24bit
輸入、輸出數據格式 透明支持任意S/PDIF數字音頻數據幀格式
光纖數字音頻 通用/防雷型 工業型 高可靠/車載型 防水型
接口數量 1/2/4/8/16/32/64路輸入/輸出
物理接口 1mm Toslink 塑料光纖/可定制 1mm Toslink 塑料光纖/工業連接器/可定制 1mm Toslink 塑料光纖/工業/D型/矩形/防水連接器/可定制 防水連接器/可定制
接口標準 IEC 60958 AES S/PDIF, JEITA standard CP-1201光纖數字音頻標準,兼容TOSHIBA Toslink標準
信號種類 非平衡光纖數字音頻
光接收靈敏度 ≤-27 dBm
光接收飽和功率 ≥-14.5 dBm
光發射功率 ≤-15~-27 dBm
光發射中心波長 650nm
傳輸光纖 970/1000um塑料光纖
傳輸距離 ≤10m
峰值抖動增益 0dB
抖動衰耗 >5 dB @ 100 KHz
>70 dB @ 6 MHz
取樣速率 32KHz~216KHz
編碼位寬 16bit~24bit
輸入、輸出數據格式 透明支持任意AES S/PDIF光纖數字音頻數據幀格式
◆RS-232/485/422數據控制數據 通用/防雷型 工業型 高可靠/車載型 防水型
接口數量 多路可選
物理接口 端子/可定制 端子/工業連接器/可定制 端子/工業/D型/矩形/防水連接器/可定制 防水連接器/可定制
RS232 通信速率 最大115.2Kbps
通信誤碼率 小于10E-12
通信協議 支持各種數據控制協議
通信方式 支持正向、反向或雙向數據通信
RS485/422 通信速率 最大115.2Kbps
通信誤碼率 小于10E-12
通信協議 支持各種數據控制協議
通信方式 支持正向、反向或雙向數據通信
數字IO/報警開關量 通用/防雷型 工業型 高可靠/車載型 防水型
接口數量 多路可選
物理接口 端子/可定制 端子//工業連接器/可定制 端子/工業/ D型/矩形/防水連接器/可定制 防水連接器/可定制
輸入信號 有源或無源數字IO/報警開關量輸入、TTL/CMOS、直流高低壓脈沖、繼電器觸點、按鈕報警等信號。
輸出信號 有源或無源數字IO/報警開關量輸出、TTL/CMOS、直流高低壓脈沖、NPN/PNP推挽或開路、繼電器觸點輸出,常開常閉可選。
以太網(電接口) 通用/防雷型 工業型 高可靠/車載型 防水型
接口數量 2路
物理接口 RJ45/卡儂/可定制 RJ45/卡儂/工業連接器/可定制 RJ45/卡儂/工業/D型/矩形/防水連接器/可定制 防水連接器/可定制
接口標準 支持符合IEEE802.3 10Base-TX 標準 支持符合IEEE802.3u 100Base-TX標準  支持符合IEEE802.3u 1000Base-TX標準
傳輸速率 10/1000M 或10/100/1000M自適應
線纜要求 任意交叉或直連非屏蔽5類或6類雙絞線
指示燈 網絡連接狀態和數據收發指示
以太網(光纖接口) 通用/防雷型 工業型 高可靠/車載型 防水型
接口數量 2/4/6/8路
接口標準 支持符合IEEE 802.3 100Base-FX標準  支持符合IEEE 802.3 1000Base-X標準
物理接口 FC/SC/ST/LC/E2000/可定制 FC/SC/ST/LC/E2000/工業連接器/可定制 FC/SC/ST/LC/E2000/工業/D型/矩形/防水光纖連接器/可定制 防水光纖連接器/可定制
光纖種類 單模(9/125um)或多模(50/62.5/125um)或塑料光纖
光纖連接端面 PC/APC/UPC
光纖數量 單/雙纖
光發射波長 1310~1610nm(單模) ,850~1610nm(多模),650~1310nm(塑料光纖)
傳輸距離 多模:1/2/4/8公里;單模:0~10/20/40/80/120公里;塑料:光纖0~100米
最大光功率動態范圍 15/20/25/32dB
電源輸入/供電方式 通用/防雷型 工業型 高可靠/車載型 防水型
物理接口 通用電源插座/端子/可定制 通用電源插座/端子/工業連接器/可定制 工業/D型/矩形/防水連接器/可定制 防水連接器/可定制
220V/110V(85~265V)交直流 支持 支持 支持 支持
-48V (36~72V) 直流 支持 支持 支持 支持
24V(18~36V) 交直流 支持 支持 支持 支持
28V(18~36V) 交直流 支持 支持 支持 支持
12V(9~18V) 交直流 支持 支持 支持 支持
+5V 支持 支持 支持 支持
防雷浪涌保護/電氣隔離/電磁兼容/安全認證/環境限制規范 通用/防雷型 工業型 高可靠/車載型 防水型
防雷浪涌保護級別及防區 LPZ0B/Z1/Z2/Z3/可定制 LPZ0B/Z1/Z2/Z3/可定制 LPZ0B/Z1/Z2/Z3/可定制 LPZ0B/Z1/Z2/Z3/可定制
多端口電氣隔離 非隔離/可定制 非/部分/全部隔離/可定制 非/部分/全部隔離/可定制 非/部分/全部隔離/可定制
電磁兼容和傳導輻射規范 CLASS-B/CE/FDA/可定制 CLASS-B/CE/FDA/可定制 CLASS-B/CE/FDA/可定制 CLASS-B/CE/FDA/可定制
電氣安全認證規范 UL/cUL/CE/CTICK/3C UL/cUL/CE/CTICK/3C UL/cUL/CE/CTICK/3C UL/cUL/CE/CTICK/3C
環境污染限制規范 ROHS/可定制 ROHS/可定制 ROHS/可定制 ROHS/可定制
可靠性試驗及性能 通用/防雷型 工業型 高可靠/車載型 防水型
三防漆保護 可定制 可定制 可定制 可定制
酸堿鹽霧試驗 可定制 可定制 可定制 可定制
沙塵試驗 可定制 可定制 可定制 可定制
噴淋及浸潤試驗 可定制 可定制 可定制 可定制
振動/沖擊試驗 可定制 可定制 可定制 可定制
外殼加固與保護 非加固 加固 加固 加固
防護等級 IP30 IP30/65/可定制 IP30/65/67/68/可定制 IP67/68/可定制
工作環境 通用/防雷型 工業型 高可靠/車載型 防水型
工作溫度 -30℃~+70℃/可定制 -40℃~+85℃/可定制 -40℃~+85℃/可定制 -40℃~+85℃/可定制
濕度 0~95%不結凝 0~95%不結凝 0~95%不結凝 0~95%不結凝
外形尺寸 通用/防雷型 工業型 高可靠/車載型 防水型
壁掛式 /導軌式 BC32/DC32 135X57X106 114.5X99X45 143X65X106 150X75X106



























江蘇新創數字音頻網關網格型接入單元訂貨型號命名標準:

FSMLA/LB-F2/4/6/8T2-DAabcX-DATAabcX-BCXYY/DCXY-P

FSMLA/LB-F2/4/6/8T2:數字音頻網關網格型接入單元;

LA:表示10/100M以太網; LB:表示10/100/1000M以太網;

F2/4/6/8T2:表示2/4/6/8光2電以太網接口;

AAabcX:表示數字音頻及路數;

X:表示路數;

DATAabcX:RS-232/485/422/IO開關量路數及方向;
a:表示正向; b:表示正反向; c:表示雙向;
X:表示路數;

BCXYY/DCXY:表示機箱結構尺寸類型;

P:表示封裝形式;

G:表示通用型封裝; I:表示工業型封裝;
R:表示高可靠封裝; C:表示車載型封裝; W:表示防水型封裝;
