數字音頻網關中心接入?yún)R聚卡
數字音頻網關中心接入?yún)R聚卡是江蘇新創自主研發創新,專門為大容量數字音頻網關IP碼流通過單模、多模光纖或電纜接入?yún)R聚到中心視頻監控存儲系統或管理平臺而設計。

快速選型
產品概述
性能特點
技術標準

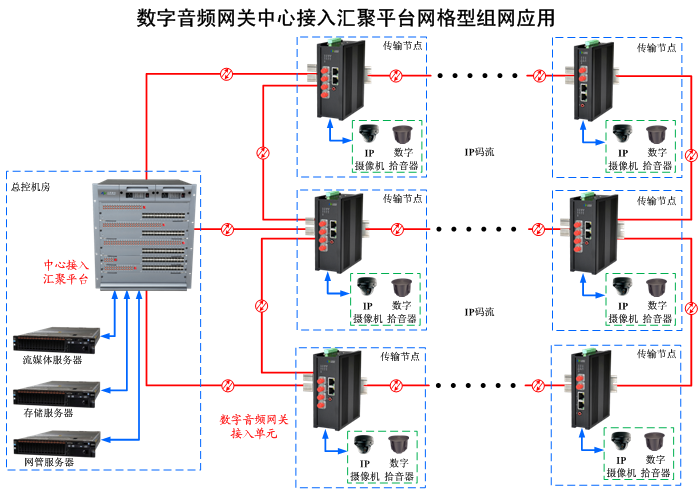

典型應用
典型產品
訂貨型號

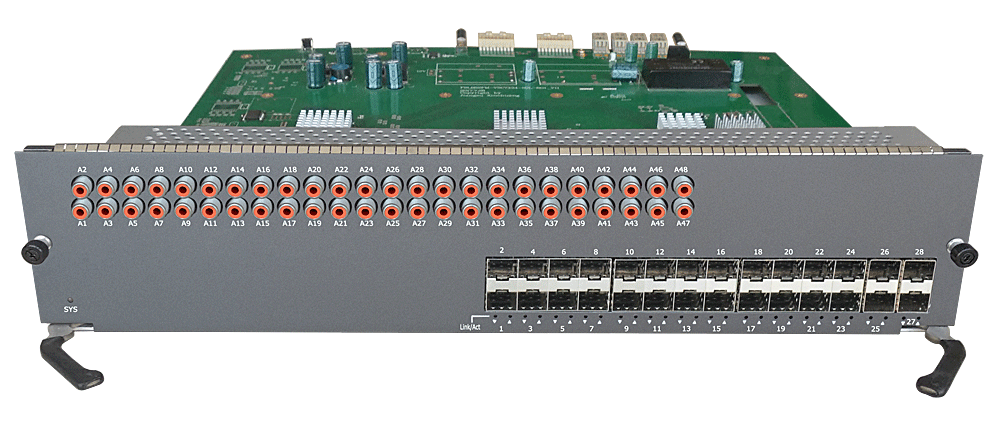

數字音頻網關中心接入?yún)R聚卡典型產品

數字音頻網關中心接入?yún)R聚卡
  型號 FSLC-L2/L3-LSFP4/8/16/24-USFPP1/2/4-DAabc4-DATAabcX-MC1/2/3/4-G/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 4路數字音頻網關中心接入?yún)R聚卡,4/8/16/24個百兆/千兆 SFP口,1/2/4個萬兆SFP上聯口,L2/L3層交換,多路控制數據/報警開關量可選,可堆疊,背板供電,19英寸1/2/3/4插卡,通用型/工業型
  型號 FSLC-L2/L3-LSFP4/8/16/24-USFPP1/2/4-DAabc8-DATAabcX-MC1/2/3/4-G/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 8路數字音頻網關中心接入?yún)R聚卡,4/8/16/24個百兆/千兆 SFP口,1/2/4個萬兆SFP上聯口,L2/L3層交換,多路控制數據/報警開關量可選,可堆疊,背板供電,19英寸1/2/3/4插卡,通用型/工業型
  型號 FSLC-L2/L3-LSFP4/8/16/24-USFPP1/2/4-DAabc16-DATAabcX-MC1/2/3/4-G/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 16路數字音頻網關中心接入?yún)R聚卡,4/8/16/24個百兆/千兆 SFP口,1/2/4個萬兆SFP上聯口,L2/L3層交換,多路控制數據/報警開關量可選,可堆疊,背板供電,19英寸1/2/3/4插卡,通用型/工業型
  型號 FSLC-L2/L3-LSFP4/8/16/24-USFPP1/2/4-DAabc24-DATAabcX-MC1/2/3/4-G/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 24路數字音頻網關中心接入?yún)R聚卡,4/8/16/24個百兆/千兆 SFP口,1/2/4個萬兆SFP上聯口,L2/L3層交換,多路控制數據/報警開關量可選,可堆疊,背板供電,19英寸1/2/3/4插卡,通用型/工業型
  型號 FSLC-L2/L3-LSFP4/8/16/24-USFPP1/2/4-DAabc832-DATAabcX-MC1/2/3/4-G/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表

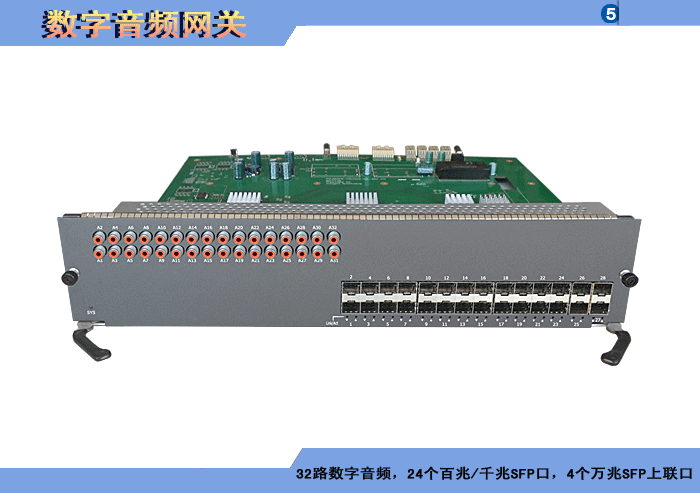

配置 32路數字音頻網關中心接入?yún)R聚卡,4/8/16/24個百兆/千兆 SFP口,1/2/4個萬兆SFP上聯口,L2/L3層交換,多路控制數據/報警開關量可選,可堆疊,背板供電,19英寸1/2/3/4插卡,通用型/工業型
  型號 FSLC-L2/L3-LSFP4/8/16/24-USFPP1/2/4-DAabc48-DATAabcX-MC1/2/3/4-G/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 48路數字音頻網關中心接入?yún)R聚卡,4/8/16/24個百兆/千兆 SFP口,1/2/4個萬兆SFP上聯口,L2/L3層交換,多路控制數據/報警開關量可選,可堆疊,背板供電,19英寸1/2/3/4插卡,通用型/工業型
  型號 FSLC-L2/L3-LSFP4/8/16/24-USFPP1/2/4-DAabc64-DATAabcX-MC1/2/3/4-G/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表

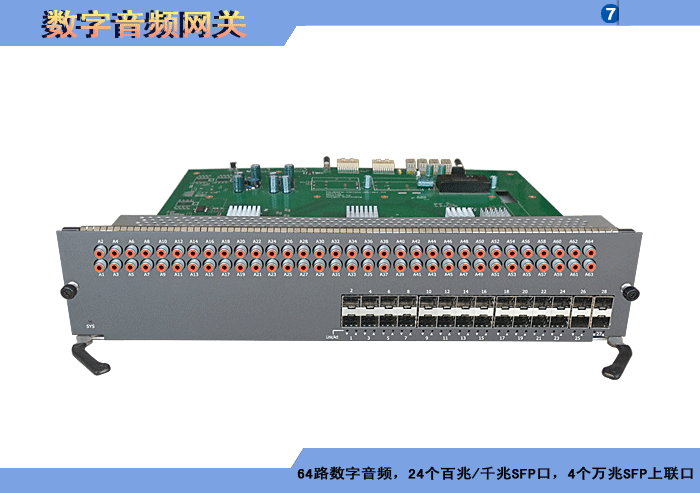

配置 64路數字音頻網關中心接入?yún)R聚卡,4/8/16/24個百兆/千兆 SFP口,1/2/4個萬兆SFP上聯口,L2/L3層交換,多路控制數據/報警開關量可選,可堆疊,背板供電,19英寸1/2/3/4插卡,通用型/工業型
  型號 FSLC-L2/L3-LSFP4/8/16/24-USFP1/2/4-DAabc4-DATAabcX-MC1/2/3/4-G/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表

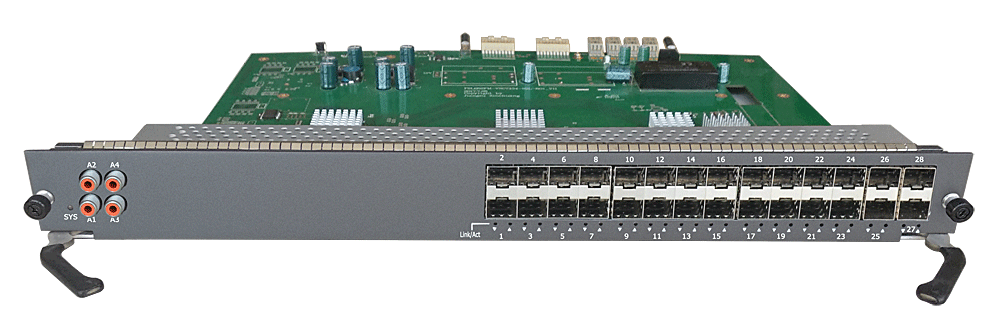

配置 4路數字音頻網關中心接入?yún)R聚卡,4/8/16/24個百兆/千兆 SFP口,1/2/4個千兆SFP上聯口,L2/L3層交換,多路控制數據/報警開關量可選,可堆疊,背板供電,19英寸1/2/3/4插卡,通用型/工業型
  型號 FSLC-L2/L3-LSFP4/8/16/24-USFP1/2/4-DAabc8-DATAabcX-MC1/2/3/4-G/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表

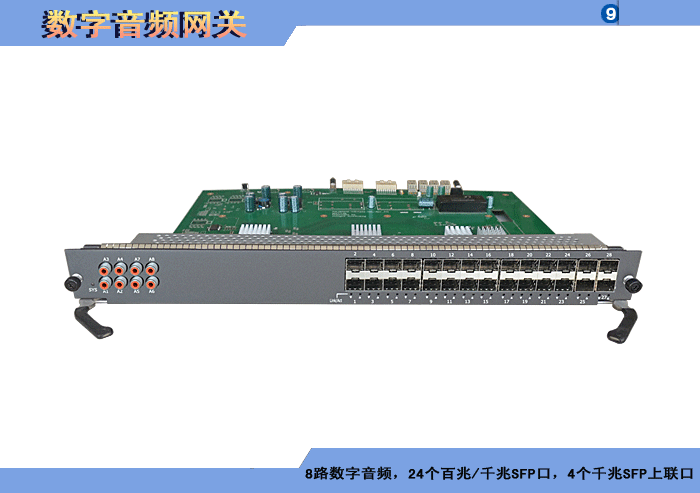

配置 8路數字音頻網關中心接入?yún)R聚卡,4/8/16/24個百兆/千兆 SFP口,1/2/4個千兆SFP上聯口,L2/L3層交換,多路控制數據/報警開關量可選,可堆疊,背板供電,19英寸1/2/3/4插卡,通用型/工業型
  型號 FSLC-L2/L3-LSFP4/8/16/24-USFP1/2/4-DAabc16-DATAabcX-MC1/2/3/4-G/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表

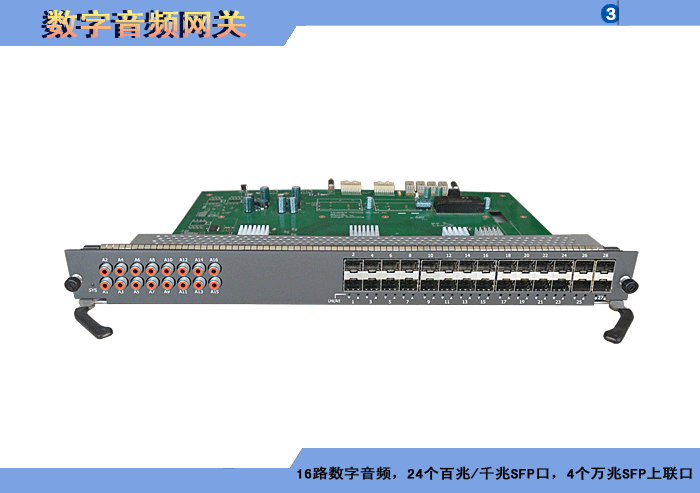

配置 16路數字音頻網關中心接入?yún)R聚卡,4/8/16/24個百兆/千兆 SFP口,1/2/4個千兆SFP上聯口,L2/L3層交換,多路控制數據/報警開關量可選,可堆疊,背板供電,19英寸1/2/3/4插卡,通用型/工業型
  型號 FSLC-L2/L3-LSFP4/8/16/24-USFP1/2/4-DAabc24-DATAabcX-MC1/2/3/4-G/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表

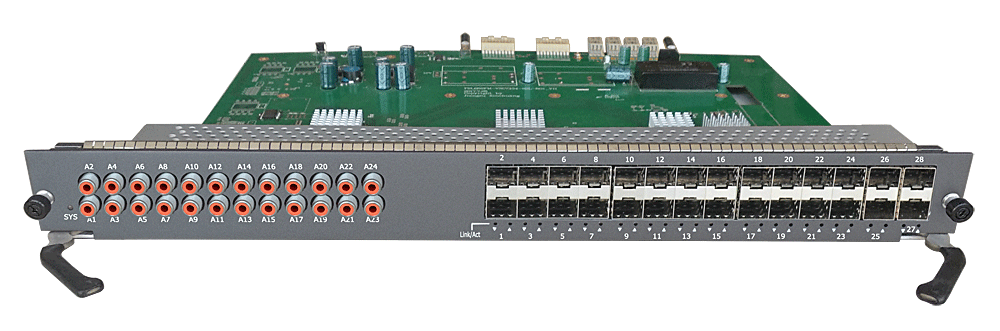

配置 24路數字音頻網關中心接入?yún)R聚卡,4/8/16/24個百兆/千兆 SFP口,1/2/4個千兆SFP上聯口,L2/L3層交換,多路控制數據/報警開關量可選,可堆疊,背板供電,19英寸1/2/3/4插卡,通用型/工業型
  型號 FSLC-L2/L3-LSFP4/8/16/24-USFP1/2/4-DAabc32-DATAabcX-MC1/2/3/4-G/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表

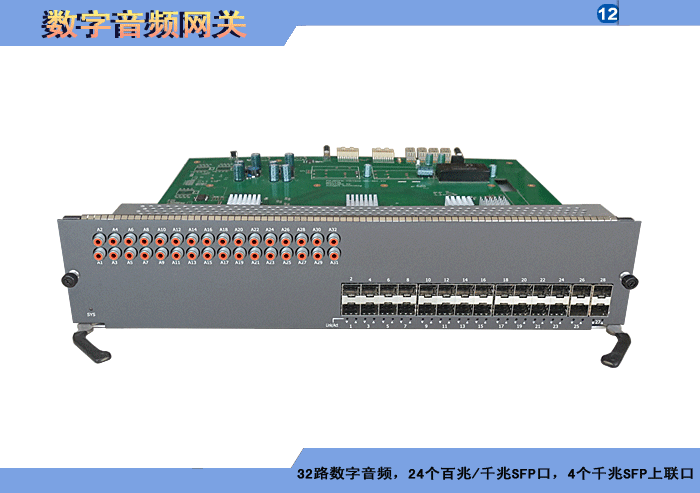

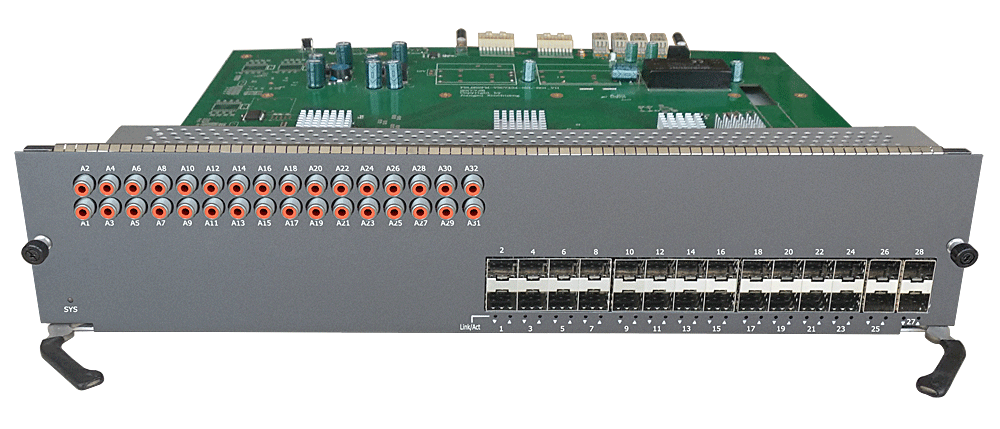

配置 32路數字音頻網關中心接入?yún)R聚卡,4/8/16/24個百兆/千兆 SFP口,1/2/4個千兆SFP上聯口,L2/L3層交換,多路控制數據/報警開關量可選,可堆疊,背板供電,19英寸1/2/3/4插卡,通用型/工業型
  型號 FSLC-L2/L3-LSFP4/8/16/24-USFP1/2/4-DAabc48-DATAabcX-MC1/2/3/4-G/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表

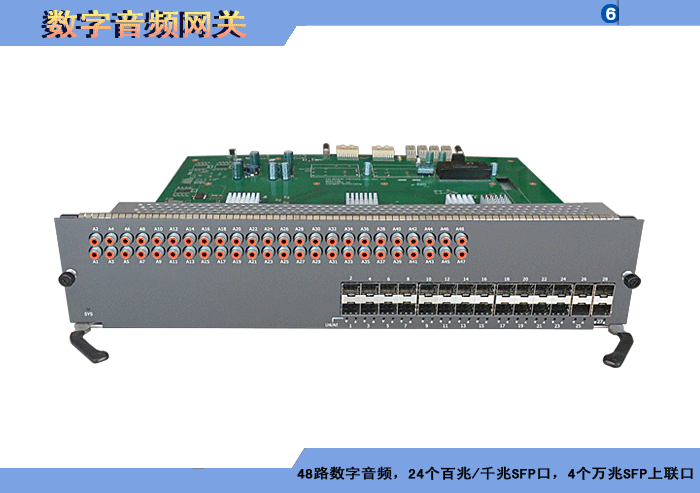

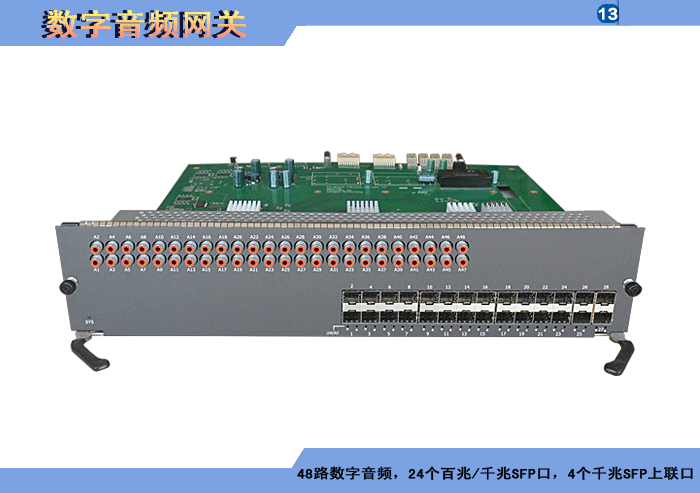

配置 48路數字音頻網關中心接入?yún)R聚卡,4/8/16/24個百兆/千兆 SFP口,1/2/4個千兆SFP上聯口,L2/L3層交換,多路控制數據/報警開關量可選,可堆疊,背板供電,19英寸1/2/3/4插卡,通用型/工業型
   型號 FSLC-L2/L3-LSFP4/8/16/24-USFP1/2/4-DAabc64-DATAabcX-MC1/2/3/4-G/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表

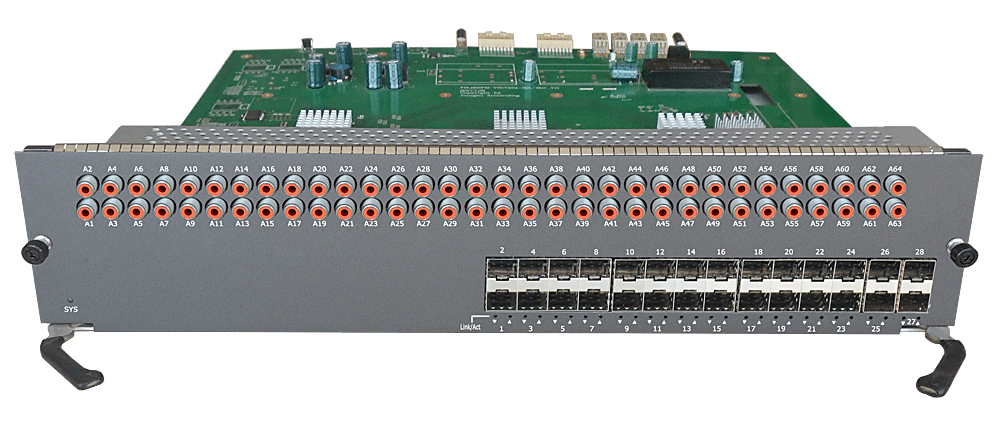

配置 64路數字音頻網關中心接入?yún)R聚卡,4/8/16/24個百兆/千兆 SFP口,1/2/4個千兆SFP上聯口,L2/L3層交換,多路控制數據/報警開關量可選,可堆疊,背板供電,19英寸1/2/3/4插卡,通用型/工業型

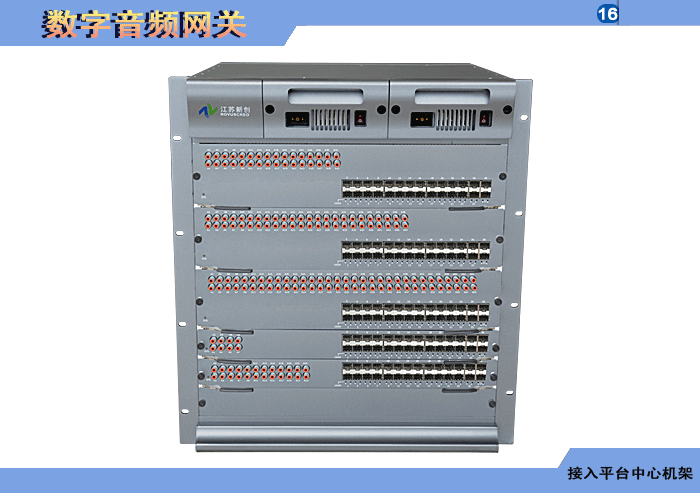

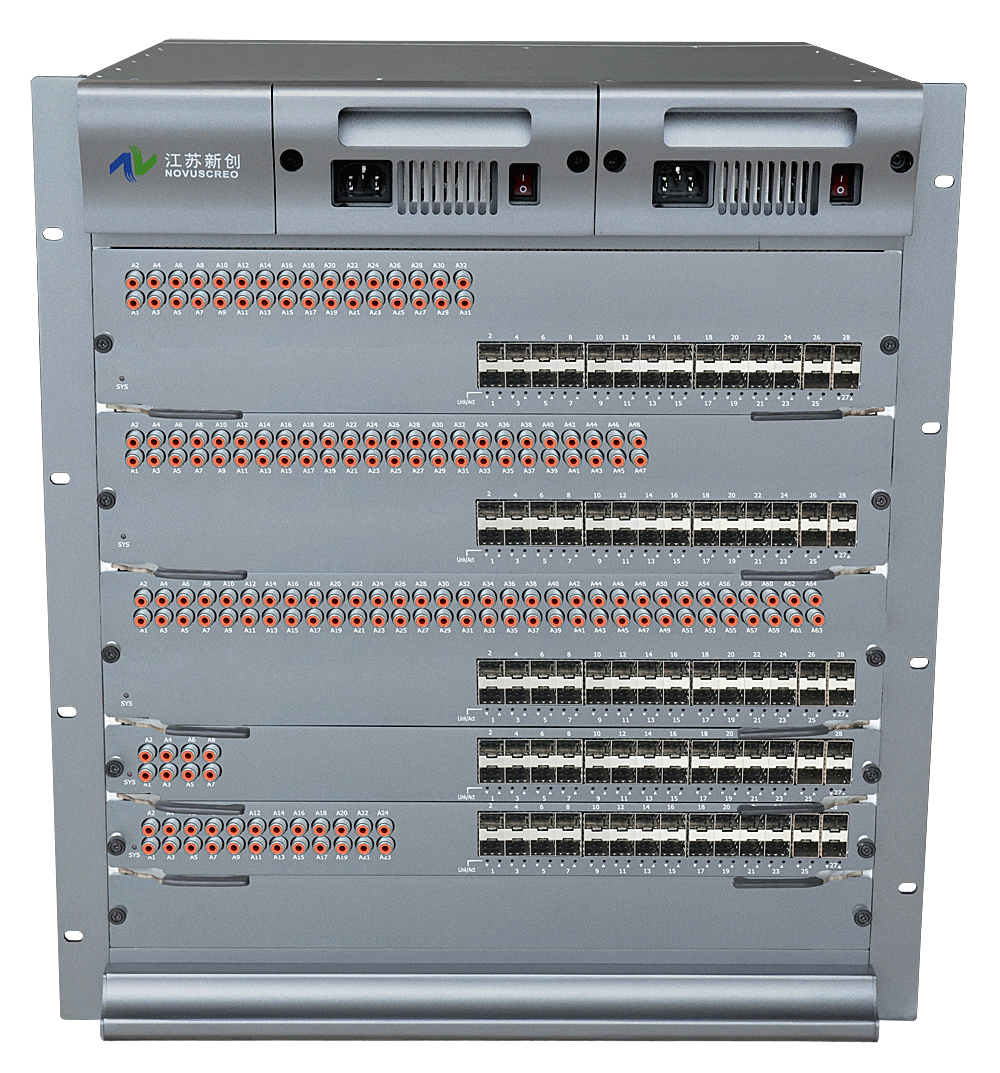

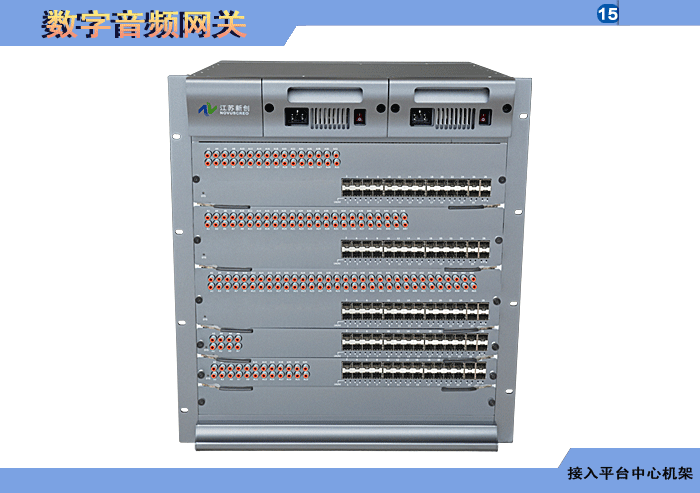

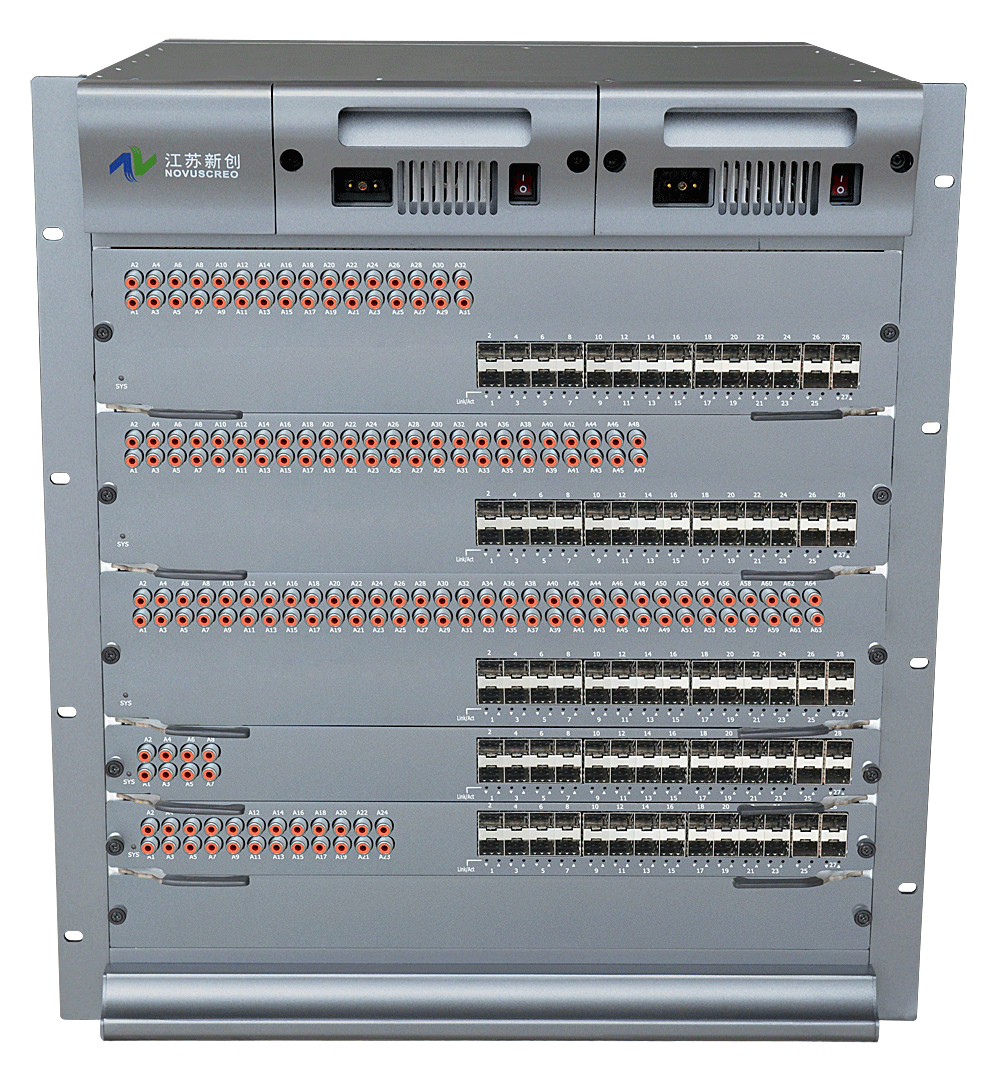

接入平臺中心機架
  型號 AC110/220V-A/R-48VDC-20/40A-B-MC12-G/I/M 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 19英寸12U可插拔機架,AC110/220V獨立/冗余供電輸入,DC48V直流獨背板輸出,最大20/40A電流最大9個插卡槽,,風扇強制散熱,通用型/工業型
  型號 DC48V-A/R-B-MC12-G/I 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 19英寸12U可插拔機架,DC48V獨立/冗余供電輸入,風扇強制散熱,通用型/工業型

  數字音頻網關中心接入?yún)R聚卡是江蘇新創自主研發創新,專門為大容量數字音頻網關IP碼流通過單模、多模光纖或電纜接入?yún)R聚到中心視頻監控存儲系統或管理平臺而設計。
  數字音頻網關中心接入?yún)R聚卡采用以太網接入、匯聚和核心交換路由管理技術,采用多層以太網核心交換技術,單塊中心業務接入卡最大可支持高達64路IP數字音頻網關,單個平臺機架最大能夠同時將576路 IP數字音頻網關接入?yún)R聚。提供單板120G總?cè)萘扛哌_(dá)1.3T的背板交換能力。單板支持最大4/6/16/24個百兆/千兆以太網SFP光電接口,4個萬兆SFP+/千兆SFP光電口,單臺機架可支持高達216個千兆SFP光電接口和36個萬兆SFP+光電接口便于其他以太網業務接入和交換,支持高達768個端口的單IP地址堆疊管理能力。中心接入?yún)R聚卡的光電接口與前端數字音頻網關接入單元可構成多個網格型、環網及多環相切形、T形、總線、星型匯聚等自愈備份或冗余備份光纖等各種復雜的高可靠傳輸網絡。采用高速實時工業以太網保護及交換協議,支持工業以太網1+1端口保護、1:1端口保護、1:N端口保護,支持30ms的快速自愈環網及冗余保護恢復時間。多個平臺機架夠堆疊。任意光電口都可組合支持TRUNK及聚合功能,提供通信容量。背板交換及可熱插拔環路堆疊自動旁路功能,使得接入?yún)R聚卡熱插拔不會中斷整個平臺或系統通信。多個接入平臺可通過光纖連成帶寬高達20G/40G的點對點冗余備份、點對多點星型、自愈環網、多點對多點網格型、T型、總線型等各種網絡拓?fù)洌瑯?gòu)建和延伸高可靠、大地理范圍、分布式扁平化和網格化的IP視頻監控及通信網絡。
  數字音頻網關中心接入?yún)R聚卡將CD播放機、調音臺、音頻錄放設備、話筒和音頻前置放大器、DVD、機頂盒、非線性編輯設備、音頻信號發生器、或任何AV信號源輸出的數字音頻通過以太網交換機、路由器、PON網絡、光纖收發器等等設備構成的局域網、寬帶、廣域網、VPN專網與本地或大地理范圍的多臺立體聲音響或功放、音頻廣播或擴音設備、中央控制及會議系統、聲納控制系統、音樂制作中心和播出非線性編輯設備、廣播和測試系統家庭影音系統、平板等離子電視、液晶大屏、顯示器或投影設備相互聯互通。網關內部集成了TCP/IP協議棧,能夠輕松將數字音頻信號轉換或封裝成具有TCP/IP或UDP協議的網絡信號,支持包封數據流傳輸?shù)膯尾?、組播和廣播功能。高精度網絡時鐘校正和同步傳輸技術,保證了數字音頻信號傳輸?shù)膶?shí)時性、可靠性、等時性,具有極低的網絡延遲。以太網封包及分組技術,保證私密性和安全性。每個網關設備上的任意數字音頻輸出通道可以與其他網關設備上數字音頻輸入通道實時、動態進行路由映射并建立可靠傳輸通道。網關上的每個數字音頻輸入通道可以同時映射到包封中單個或多個虛擬通道中,網關可同時提供高達64路虛擬映射路由通道。同一網絡中允許多個網關設備相互映射通信并且不影響網絡中其他設備相互通信及數據傳輸。網關提供強大的管理及設置軟件,支持SNMP管理協議,支持節點自動偵聽及動態發現列表,支持路由、通道映射、及動態靜態IP地址配置,提供額外的遠程串口通信通道,以便用戶進行設備私有數據通信及管理配置。兼容支持任何專業級AES/EBU、S/PDIF、光纖數字音頻,支持48KHZ或96KHZ轉換取樣速率,提供16/20/24比特的數字音頻分辨率,采用實時、非壓縮數字音頻編解碼及網絡傳輸。
  數字音頻網關網格型接入單元提供可選的RS-232/485/422/曼徹斯特碼等多種數據接口或現場總線接口,可以網絡中的各節點處的設備之間遙控、遙測、遙信。提供可選的有源無源I/O、繼電器控制觸點、按鈕等的輸入、輸出開關量信號接口,使得遠端控制、開關設備、報警傳輸連接十分簡單和方便。IO開關量輸入支持各種有源或無源數字IO/開關量輸入、TTL/CMOS、直流高低壓脈沖、繼電器觸點、按鈕報警等信號;IO開關量輸出支持有源或無源數字IO/開關量輸出、TTL/CMOS、直流高低壓脈沖、NPN/PNP推挽或開路、繼電器觸點輸出,常開常閉可選。
  數字音頻網關中心接入?yún)R聚卡支持10/100M或10/100/1000M自適應以太網雙絞線電纜端口,具有線纜自動交叉功能。強大的端口管理和控制能力,支持端口速度,雙工模式和流量控制管理??蛇x的高達10KByte的Jumbo Frame超長幀管理,接口幀緩沖空間高達500Kbyte??蓪?shí)時監測和動態管理端口狀態、鏈路監視及端口統計(MIB計數器)等等。支持端口VeriPHY線性診斷和網絡連接狀態和數據收發狀態指示。支持全雙工或半雙工工作方式及全雙工暫停幀流控或半雙工背壓流控管理和設置;支持端口Trunk及聚合功能,能與與任何接入?yún)R聚交換機或核心路由交換機互聯互通。
  數字音頻網關中心接入?yún)R聚卡內置L2層核心以太網交換功能,二層交換支持IEEE802.1D橋接技術,支持最大32K MAC地址自學習及老化,支持靜態MAC地址管理。支持靜態端口隔離及流量鏡像,支持DNS代理,支持ARP 檢測。支持IEEE802.3ad標準靜態及LACP鏈路聚合,支持Cisco標準協單向鏈路檢測(UDLD)和IEEE802.1AB-2005標準 鏈路層發現協議LLDP。BPDU保護和限制及透明轉發和限制。錯誤禁止發現功能,支持IEEE 802.1Q VLAN管理和設置,最大可達4K個VLAN子網。支持靜態私有VLAN,支持基于MAC地址的VLAN、基于協議的VLAN和基于IP子網的VLAN管理與設置。支持IEEE802.3ad LACP和802.1Q VLAN tagging 標記管理技術。支持IEEE802.1P/Q GARP VLAN注冊(GVRP)和支持IEEE802.1ad標準 VLAN Q-G/In-Q ,支持MRV協議(Multicast VLAN Registration)。支持IGMP v2/v3 snooping協議及支持2層IGMP,最大支持32K組播組,支持單播,組播,廣播及未知數據包的風暴控制。
  數字音頻網關中心接入?yún)R聚卡內置L3層核心路由管理技術,支持DHCP option 82 中繼轉發,支持IPv4 單播靜態路由及硬件加速及IPv6單播靜態路由及硬件加速等等路由交換和管理功能,支持Universal Plug and Play(UPnP)協議等各種三層交換和路由管理協議。
  數字音頻網關中心接入?yún)R聚卡內置支持強大的工業以太網環路保護功能,支持IEEE802.1Q-2005標準MSTP,RSTP,STP等各種生成樹協議。支持工業以太網1+1端口保護、1:1端口保護、1:N端口保護,支持工業以太網G.8032口保護服務功能,支持G.8032 V1/V2/V3環路保護功能,,因此能夠支持各種建環網及多環相切形、T形、網格型等各種復雜的高可靠冗余網絡,30ms的自愈環路保護恢復時間尤其適合在高可靠的工業自動化及實時快速網絡和工業實時監控通信網絡中。
  數字音頻網關中心接入?yún)R聚卡具有QoS服務和管理能力,支持802.1p 隊列調度,支持輸入優先級映射和QoS控制列表(QCL模式),支持隨機早期丟棄(WRED),支持特征標簽和基于策略的帶寬控制,支持802.3x流量控制及基于策略的優先級,支持802.1p 分類服務(SPQ,WFQ/WFQ 結合功能),支持區分服務(DSCP)和基于策略的QoS服務。
  數字音頻網關中心接入?yún)R聚卡支持具有強大的安全端口及以太網交換管理功能,支持端口安全管理,支持MAC地址授權、MAC地址限制和2層MAC地址過濾功能,支持靜態MAC地址轉發,支持2層IP源保護和BPDU保護。支持SSH v2、SSL和支持DHCP snooping功能。支持ARP侵入檢測,支持IP MAC動態及靜態綁定。具有管理員分級管理和口令保護,支持WEB及CLI授權及高達15級的授權等級。
  數字音頻網關中心接入?yún)R聚卡可提供強大的以太網端口供電功能,實現電源與10/100/1000M以太網信號遠距離疊加或分離并傳輸?shù)礁鬟h(yuǎn)端現場給網絡設備供電,用戶無需申請電力線路接入及許可,因此降低了現場供電的難度,節省了電力線路架設施工及額外開通成本;同時電源與網絡信號傳輸共用同一線纜,因此省去了電源線纜布線成本,并很容易利用現有線路對設備進行POE饋電升級。通過控制中心對遠端網絡設備進行統一集中供電,輕松控制現場設備的電源饋入或斷路,使得現場網絡設備的供電管理,控制能力和安全性都得到了進一步加強和提高。強大的POE網管在線可視化管理功能,全自動智能在線檢測和控制POE負載電流斷路、短路,過載電壓,規劃和限制最大輸出功率和監控實時功率,并提供報警功能,自動POE負載過流斷開和正?;謴?fù)功能。以太網POE端口能夠自動和負載通信和握手,自動實現電流輸出分級自動管理,無需人機介入。POE供電支持IEEE 802.3 POE AF(13瓦)、IEEE 802.3 POE+ AT(125瓦)AT(25W)及POE++高功率90W的供電輸出功率。
  數字音頻網關中心接入?yún)R聚卡支持以太網光纖接口,兼容和符合IEEE 802.3 100Base-FX/1000Base-X/10GBase-LR/SR/SW/ER以太網光纖接口。能和任何交換機、路由器等光纖接口相互通信。接入單元的光纖接口非常靈活,不但支持單?;蚨嗄;蛩芰瞎饫w,同時支持單纖或雙纖接入互連,光纖端面支持PC/APC/UPC;光接口ST、FC、SC、LC、E2000和任意可選,支持SFP/SFP+可插拔光模塊,支持DDM光模塊動態在線診斷功能,支持工業/高可靠/防水等各種高可靠光纖連接器;支持各種不同的距離,多模0~2公里;單模0~120公里,塑料光纖0~200米。
  數字音頻網關中心接入?yún)R聚卡具有強大的在線實時帶內和帶外遠程網管管理和設置能力,支持Telnet、WEB、CLI、 telnet方式 ,SNMP通用網管、高清網絡專用網管軟件,支持SNMP v1/v2/v3 代理,支持RMON(1,2,3,9)組協議和遠程監控報警和事件(CLI、Web)管理。支持堆疊IP地址管理,支持DHCP客戶端、支持DHCP服務器和VLAN標記管理。支持DNS客戶端、代理及支持HTTP服務和HTTPS管理。支持SSHv2和RFC 4884 (ICMPv6),支持系統日志管理 。支持以太網端口、POE供電端口及SFP/SFP+光模塊在線DDM管理,實時監測光口發射及接收功率和光纖鏈路狀態。強大的SNMP MIB庫管理能力,支持RFC 1213 MIB II和RFC 1215定義的公約使用SNMP協議。支持RFC 2613 SMON MIB的VLAN統計和端口復制,支持RFC 2674 VLAN MIB和RMON(1,2,3,9)組。支持RFC 2863使用SMI v2接口組MIB,支持RFC 3411 SNMP管理框架、RFC 3621 LLDP-MED Power、RFC 3635 Ethernet-like MIB及RFC 3636 802.3中級單元 (MAUs) MIB。支持RFC 4133 Entity MIB v3、RFC 4188 Bridge MIB和RFC 4292 IP轉發表MIB。支持RFC 4293 管理信息基礎網際協議(IP)和RFC 4668身份驗證MIB。支持RFC 4670 統計 MIB。支持RFC 5519 多播組成員發現 MIB和IEEE 802.1 MSTP MIB多生成樹的管理。支持IEEE 802.1AB LLDP MIB 、IEEE 802.1X MIB 及IEEE 802.1Q Bridge MIB 2008。支持IEEE 802.3ad MIB 、Phase 1 Private MIB和TIA 1057 LLDP MED等等。具有強大各種SNMP管理標準和通信協議,因此可接入任何標準的第三方SNMP標準網管軟件,自動發現核心、匯聚、環路、接入層設備、以及設備之間的鏈路關系,自動掃描發現全網設備、識別型號和設備網口圖,自動掃描工業環網、識別備用鏈路和堵塞點 ,自動匹配設備面板圖、可基于圖形化面板方式管理設備。能夠自動管理設備的端口、帶寬、吞吐量、流量、丟包率、運行狀況,圖形化監視網絡鏈路的故障、流量、網絡數據,管理設備MAC、接口、端口表、VLAN、QOS、轉發表、ARP、廣播數據、IP地址、POE設備供電狀態及控制、SFP/SFP+光模塊光功率測量控制及光纖鏈路衰減實時檢測等等。
  數字音頻網關中心接入?yún)R聚卡可根據用戶的應用場合和需求不同而特殊設計,產品可分為通用型、工業型等封裝類型和可靠性級別,也可以根據用戶特殊要求定制和組合上述各種封裝類型和可靠性級別。

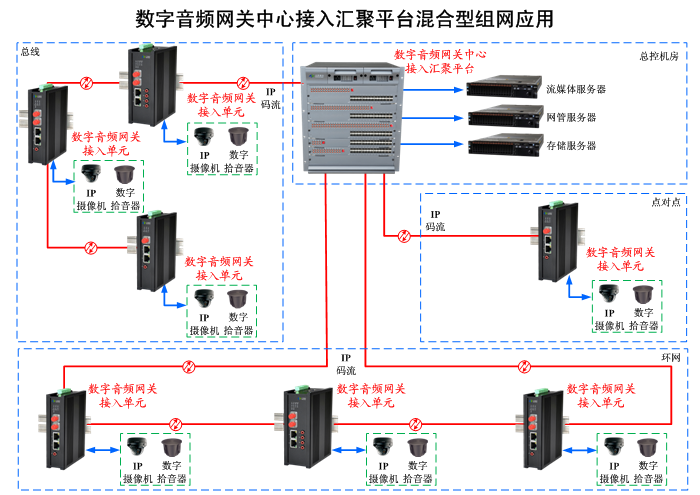

  數字音頻網關中心接入?yún)R聚卡已經廣泛應用在城市、產業園及開發區、鄉鎮村莊及住宅小區、政府企事單位、廠礦企業商戶、校園、高鐵及地鐵軌道交通、高速公路交通收費卡口、橋梁隧道、城市管理公交BRT及公用設施、海島港灣碼頭、大壩及河道水利、山林公園、旅游風景區、燃煤氣自來水及污水處理、能源發電和輸配變電網、電信接入運營網及廣電網絡、城域主干網絡及寬帶接入網、戶外大屏顯示及廣告、LED照明、舞臺展示和AV娛樂中心、體育運動賽事場展覽博物館、環境監測和保護、物聯網及大數據機房控制中心、工業自動化自動控制及數據采集、機器人及視覺控制、傳感及執行器運動控制、醫學影像、視頻可視會議、船舶航海運輸、海上及水下作業及鉆探井平臺等等領域的安防視頻監控、圖像傳輸和采集存儲分發、視頻會議、影像處理控制系統中。


◆ 大容量數字音頻網關接入?yún)R聚交換編解碼。
◆ 以太網接入、匯聚和核心交換路由管理技術,采用多層以太網核心交換技術。
◆ 單塊中心業務接入卡支持64路IP數字音頻網關接入?yún)R聚。
◆ 單個平臺機架支持576路 IP數字音頻網關接入?yún)R聚。
◆ 單板120G總?cè)萘俊?br /> ◆ 單個平臺機架高達1.3T的背板交換能力。
◆ 單板單板支持最大4/8/16/24個百兆/千兆以太網SFP光電接口,4個萬兆SFP+光電口。
◆ 單臺機架可支持高達216個千兆SFP光電接口和36個萬兆SFP+光電接口。
◆ 支持高達768個端口的單IP地址堆疊管理能力。
◆ 可構成多個網格型、環網及多環相切形、T形、總線、星型匯聚等自愈備份或冗余備份光纖。
◆ 背板交換及可熱插拔環路堆疊自動旁路功能。
◆ 多個接入平臺可通過光纖連成帶寬高達20G/40G多網絡拓?fù)洹?br /> ◆ 可構建和延伸高可靠、大地理范圍、分布式扁平化和網格化網絡。
◆ 支持TCP/IP或UDP網絡協議。
◆ 高精度網絡時鐘校正和同步傳輸技術。
◆ 具有極低的網絡延遲。
◆ 輸入、輸出通道實時、動態路由映射。
◆ 支持SNMP管理協議,節點自動偵聽及動態枚舉列表。
◆ 支持路由、通道映射、及動態靜態IP地址配置。
◆ 提供遠程串口通信通道,以便用戶進行設備私有數據通信及管理配置。
◆ 兼容支持任何專業級AES/EBU、IEC 60958 Type I Balanced 標準數字音頻
◆ 兼容支持任何專業級AES/EBU、AES3id 75歐姆非平衡標準數字音頻
◆ 兼容支持任何消費者IEC 60958 Type II S/PDIF 75歐姆數字音頻標準
◆ 兼容支持任何專業級IEC60958規范的AES/EBU 或S/PDIF光纖數字音頻標準
◆ 兼容JEITA standard CP-1201數字音頻標準
◆ 兼容Toslink塑料光纖接口標準
◆ 支持立體聲或單聲道數字音頻信號。
◆ 內置電纜數字自動均衡器和時鐘重定時功能
◆ 支持48KHZ或96KHZ轉換取樣速率。
◆ 16/20/24比特的數字音頻分辨率。
◆ 采用實時、非壓縮數字音頻編解碼及網絡傳輸。
◆ 支持各種有源無源報警、IO開關量信號
◆ 支持各種RS-485/422/232各種數據控制協議。
◆ 兼容和符合IEEE 802.3 10Base-T/100Base-TX/1000Base-TX電纜標準。
◆ 兼容和符合IEEE 802.3 100Base-FX/1000Base-X/10GBase-LR/SR/SW/ER以太網光纖接口。
◆ 支持10KByte的Jumbo Frame超長幀管理,接口幀緩沖空間高達500Kbyte。
◆ 支持全雙工或半雙工工作方式。
◆ 支持全雙工暫停幀流控或半雙工背壓流控管理和設置。
◆ 支持端口Trunk及聚合功能。
◆ 支持端口速度,雙工模式和流量控制。
◆ 支持端口幀大?。ň扌蛶?。
◆ 支持端口狀態(管理狀態)。
◆ 支持端口狀態(鏈路監視)。
◆ 支持端口統計(MIB計數器)。
◆ 支持端口VeriPHY(線性診斷)。
◆ 支持POE/POE+。
◆ 支持LLDP協議POE/POE+。
◆ 內置L2層核心以太網交換功能。
◆ 支持IEEE802.1D橋接技術,支持最大32K MAC地址自學習及老化,支持靜態MAC地址管理。
◆ 支持靜態端口隔離及流量鏡像,支持DNS代理,支持ARP 檢測。
◆ 支持IEEE802.3ad標準靜態及LACP鏈路聚合。
◆ 支持Cisco標準協單向鏈路檢測(UDLD)和IEEE802.1AB-2005標準 鏈路層發現協議LLDP。
◆ 支持BPDU保護和限制及透明轉發和限制,錯誤禁止發現功能。
◆ 支持IEEE 802.1Q VLAN管理和設置,最大可達4K個VLAN子網。
◆ 支持靜態私有VLAN,支持基于MAC地址的VLAN、基于協議的VLAN和基于IP子網的VLAN管理與設置。
◆ 支持IEEE802.3ad LACP和802.1Q VLAN tagging 標記管理技術。
◆ 支持IEEE802.1P/Q GARP VLAN注冊(GVRP)和支持IEEE802.1ad標準 VLAN Q-G/In-Q。
◆ 支持MRV協議(Multicast VLAN Registration)。
◆ 支持IGMP v2/v3 snooping協議及支持2層IGMP,最大支持32K組播組。
◆ 支持單播,組播,廣播及未知數據包的風暴控制。
◆ 支持L3層核心路由管理技術,支持DHCP option 82 中繼轉發。
◆ 支 持IPv4 單播靜態路由及硬件加速路由交換和管理功能。
◆ 支 持IPv6單播靜態路由及硬件加速路由交換和管理功能。
◆ 支 持支持Universal Plug and Play(UPnP)協議。
◆ 支持強大的工業以太網環路保護功能。
◆ 支持IEEE802.1Q-2005標準MSTP,RSTP,STP等各種生成樹協議。
◆ 支持工業以太網1+1端口保護、1:1端口保護、1:N端口保護。
◆ 支持工業以太網G.8032口保護服務功能,支持G.8032 V1/V2/V3環路保護功能。
◆ 支持環網及多環相切形、T形、網格型等各種復雜的高可靠冗余網絡。
◆ 支持30ms的自愈環路保護恢復時間。
◆ 支持802.1p 隊列調度,支持輸入優先級映射和QoS控制列表(QCL模式)。
◆ 支隨機早期丟棄(WRED),支持特征標簽和基于策略的帶寬控制。
◆ 支持802.3x流量控制及基于策略的優先級。
◆ 支持802.1p 分類服務(SPQ,WFQ/WFQ 結合功能)。
◆ 支持區分服務(DSCP)和基于策略的QoS服務。
◆ 支持MAC地址授權、MAC地址限制和2層MAC地址過濾功能,支持靜態MAC地址轉發。
◆ 支持2層IP源保護和BPDU保護。支持SSH v2、SSL和支持DHCP snooping功能。
◆ 支持ARP侵入檢測,支持IP MAC動態及靜態綁定。
◆ 具有管理員分級管理和口令保護,支持WEB及CLI授權及高達15級的授權等級。
◆ 支持PO/POE+/POE++供電及管理。
◆ 單、多模或塑料光纖傳輸。
◆ 傳輸距離最大多模0~8公里;單模0~120公里,塑料光纖0~200米。
◆ 發射波長1310~1610nm(單模) ,850~1610nm(多模),650~1310nm(塑料光纖) 。
◆ ST、FC、SC、LC、E2000可選,支持SFP/SFP+可插拔模塊及DDM管理。
◆ 具有強大的在線實時帶內和帶外遠程網管管理和設置能力。
◆ 支持Telnet、WEB、CLI、 telnet方式 ,SNMP通用網管、高清網絡專用網管軟件。
◆ 支持SNMP v1/v2/v3 代理,支持RMON(1,2,3,9)組協議和遠程監控報警和事件(CLI、Web)管理。
◆ 支持堆疊IP地址管理,支持DHCP客戶端、支持DHCP服務器和VLAN標記管理。
◆ 支持DNS客戶端、代理及支持HTTP服務和HTTPS管理。
◆ 支持SSHv2和RFC 4884 (ICMPv6),支持系統日志管理。
◆ 支持以太網端口、POE供電端口及SFP/SFP+光模塊在線DDM管理。
◆ 支持強大的SNMP MIB庫管理能力。
◆ 可接入任何標準的第三方SNMP標準網管軟件或網管平臺。
◆ 全表面貼裝技術。
◆ 19英寸12U工業型可插拔機架。


◆AES/EBU 平衡數字音頻 通用/防雷型 工業型 高可靠/車載型 防水型
接口數量 1/2/4/8/16/32/64路輸入/輸出
物理接口 XLR卡儂/可定制 XLR卡儂/工業連接器/可定制 LR卡儂/工業/D型/矩形/防水連接器/可定制 防水連接器/可定制
接口標準 AES/EBU數字音頻及IEC 60958 Type I Balanced 標準
信號種類 平衡AES/EBU數字音頻
輸入阻抗 110 Ω
輸入電壓范圍 0.2Vp-p~7Vp-p
最小輸入信號眼圖 200 mV x 0.5 UI
輸出阻抗 110Ω+20% (0.1-6 MHz)
輸出電壓 0.2Vр-р~7Vp-p,典型4.5Vp-p
輸出信號上升沿時間 5~30ns
輸出信號共模 <-30 dB (0-6 MHz)
最大驅動距離 100m
峰值抖動增益 0dB
抖動衰耗 >5 dB @ 100 KHz
>70 dB @ 6 MHz
取樣速率 32KHz~216KHz
編碼位寬 16bit~24bit
輸入、輸出數據格式 透明支持任意AES數字音頻數據幀格式
◆AES/EBU 非平衡數字音頻 通用/防雷型 工業型 高可靠/車載型 防水型
接口數量 1/2/4/8/16/32/64路輸入/輸出
物理接口 BNC/可定制 BNC/工業連接器/可定制 BNC/工業/D型/矩形/防水連接器/可定制 防水連接器/可定制
接口標準 AES/EBU數字音頻及AES3id 標準
信號種類 非平衡AES/EBU數字音頻
輸入阻抗 75Ω
輸入電壓范圍 0.32Vp-p~7Vp-p
最小輸入信號眼圖 165 mV x 0.5 UI
輸入回波損耗 >15 dB (0.1-6 MHz)
輸出阻抗 75Ω
輸出電壓 典型1.0V ±0.2Vp-p
輸出信號上升沿時間 37±7 ns
輸出回波損耗 >15 dB (0.1-6 MHz)
輸出直流分量 <50 mV
最大驅動距離 1000m
峰值抖動增益 0dB
抖動衰耗 >5 dB @ 100 KHz
>70 dB @ 6 MHz
取樣速率 32KHz~216KHz
編碼位寬 16bit~24bit
輸入、輸出數據格式 透明支持任意AES數字音頻數據幀格式
數位寬度 16/20/24
◆S/PDIF數字音頻 通用/防雷型 工業型 高可靠/車載型 防水型
接口數量 1/2/4/8/16/32/64路輸入/輸出
物理接口 RCA/可定制 RCA/工業連接器/可定制 RCA/工業/D型/矩形/防水連接器/可定制 防水連接器/可定制
接口標準 IEC 60958 Type II  S/PDIF消費者數字音頻標準
信號種類 非平衡S/PDIF數字音頻
輸入阻抗 75Ω
輸入電壓范圍 0.2Vp-p~7Vp-p
最小輸入信號眼圖 165 mV x 0.5 UI
輸入回波損耗 >15 dB (0.1-6 MHz)
輸出阻抗 75Ω
輸出電壓 典型0.6V ±0.1Vp-p
輸出信號上升沿時間 37±7 ns
輸出回波損耗 >15 dB (0.1-6 MHz)
輸出直流分量 <50 mV
最大驅動距離 10m
峰值抖動增益 0dB
抖動衰耗 >5 dB @ 100 KHz
>70 dB @ 6 MHz
取樣速率 32KHz~216KHz
編碼位寬 16bit~24bit
輸入、輸出數據格式 透明支持任意S/PDIF數字音頻數據幀格式
光纖數字音頻 通用/防雷型 工業型 高可靠/車載型 防水型
接口數量 1/2/4/8/16/32/64路輸入/輸出
物理接口 1mm Toslink 塑料光纖/可定制 1mm Toslink 塑料光纖/工業連接器/可定制 1mm Toslink 塑料光纖/工業/D型/矩形/防水連接器/可定制 防水連接器/可定制
接口標準 IEC 60958 AES S/PDIF, JEITA standard CP-1201光纖數字音頻標準,兼容TOSHIBA Toslink標準
信號種類 非平衡光纖數字音頻
光接收靈敏度 ≤-27 dBm
光接收飽和功率 ≥-14.5 dBm
光發射功率 ≤-15~-27 dBm
光發射中心波長 650nm
傳輸光纖 970/1000um塑料光纖
傳輸距離 ≤10m
峰值抖動增益 0dB
抖動衰耗 >5 dB @ 100 KHz
>70 dB @ 6 MHz
取樣速率 32KHz~216KHz
編碼位寬 16bit~24bit
輸入、輸出數據格式 透明支持任意AES S/PDIF光纖數字音頻數據幀格式
◆RS-232/485/422數據控制數據 通用/防雷型 工業型 高可靠/車載型 防水型
接口數量 多路可選
物理接口 端子/可定制 端子/工業連接器/可定制 端子/工業/D型/矩形/防水連接器/可定制 防水連接器/可定制
RS232 通信速率 最大115.2Kbps
通信誤碼率 小于10E-12
通信協議 支持各種數據控制協議
通信方式 支持正向、反向或雙向數據通信
RS485/422 通信速率 最大115.2Kbps
通信誤碼率 小于10E-12
通信協議 支持各種數據控制協議
通信方式 支持正向、反向或雙向數據通信
數字IO/報警開關量 通用/防雷型 工業型 高可靠/車載型 防水型
接口數量 多路可選
物理接口 端子/可定制 端子//工業連接器/可定制 端子/工業/ D型/矩/防水連接器/可定制 防水連接器/可定制
輸入信號 有源或無源數字IO/報警開關量輸入、TTL/CMOS、直流高低壓脈沖、繼電器觸點、按鈕報警等信號。
輸出信號 有源或無源數字IO/報警開關量輸出、TTL/CMOS、直流高低壓脈沖、NPN/PNP推挽或開路、繼電器觸點輸出,常開常閉可選。
數字音頻網關中心接入?yún)R聚卡
非上聯口最大SFP口數 4/8/16/24個
非上聯SFP口可插入模塊 百兆/千兆SFP光口模塊,百兆/千兆SFP-T電口模塊
非上聯口最大固定電口數 48個
上聯SFP+口可插入模塊 萬兆SFP+光口模塊, 萬兆SFP+-T電口模塊或萬兆銅纜模塊
上聯口最大SFP口數 1/2/4個
上聯SFP口可插入模塊 千兆SFP光口模塊,千兆 SFP-T電口模塊
最大光功率動態范圍 10/15/20/25dB
最大背板帶寬 120Gbps
交換或路由管理 L2/L3層
最大堆疊口數 768個
網管方式 支持Telnet、WEB、CLI、 telnet方式 ,SNMP通用網管、高清網絡專用網管軟件
萬兆SFP光口模塊
物理接口 LC
接口標準 支持符合IEEE 802.3 10GBase-LR/SR/SW/ER標準
傳輸速率 10G
光纖種類 單模(9/125um)或多模(50/62.5/125um)光纖
光纖數量 單/雙纖
光發射波長 1270~1610nm(單模) ,850(多模)
傳輸距離 多模:300米;單模:0~10/20/40/80公里
最大光功率動態范圍 10/15/20/25dB
萬兆SFP電口模塊
物理接口 RJ45
接口標準 支持符合IEEE 802.3 10GBase-T標準
傳輸速率 10G
傳輸距離 30米
萬兆SFP銅纜模塊
物理接口 銅纜
接口標準 支持符合IEEE 802.3 10GBase-SR標準
傳輸速率 10G
傳輸距離 1/2/5/10/20/30/50米
千兆SFP光口模塊
物理接口 LC/SC/FC/ST
接口標準 支持符合IEEE 802.3 1000Base-X標準
傳輸速率 1000M
光纖種類 單模(9/125um)或多模(50/62.5/125um)光纖
光纖數量 單/雙纖
光發射波長 1270~1610nm(單模) ,850/1270~1610nm(多模)
傳輸距離 多模:1/2/4公里;單模:0~10/20/40/80/120公里
最大光功率動態范圍 15/20/25/32dB
百兆SFP光口模塊
物理接口 LC/SC/FC/ST
接口標準 支持符合IEEE 802.3 100Base-FX標準
傳輸速率 100M
光纖種類 單模(9/125um)或多模(50/62.5/125um)光纖
光纖數量 單/雙纖
光發射波長 1270~1610nm(單模) ,850/1270~1610nm(多模)
傳輸距離 多模:1/2/4/8公里;單模:0~10/20/40/80/120/150公里
最大光功率動態范圍 15/20/25/32dB
千兆以太網SFP電口模塊
物理接口 RJ45
接口標準 支持符合IEEE802.3 10Base-T 標準
支持符合IEEE802.3u 100Base-TX標準
支持符合IEEE802.3z 1000Base-TX標準
傳輸速率 10/1000M 或10/100/1000M自適應
線纜要求 任意交叉或直連非屏蔽5類或6類雙絞線
百兆以太網SFP電口模塊
物理接口 RJ45
接口標準 支持符合IEEE802.3 10Base-T 標準
支持符合IEEE802.3u 100Base-TX標準
傳輸速率 10/100M自適應
線纜要求 任意交叉或直連非屏蔽5類或6類雙絞線
千兆以太網固定電口
物理接口 RJ45
接口標準 支持符合IEEE802.3 10Base-T 標準
支持符合IEEE802.3u 100Base-TX標準
支持符合IEEE802.3z 1000Base-TX標準
傳輸速率 10/1000M 或10/100/1000M自適應
線纜要求 任意交叉或直連非屏蔽5類或6類雙絞線
千兆以太網POE口
口數 可選
物理接口 RJ45
接口標準 支持符合IEEE802.3 10Base-T 標準
支持符合IEEE802.3u 100Base-TX標準
支持符合IEEE802.3z 1000Base-TX標準
支持符合IEEE802.3 AF POE標準
支持符合IEEE802.3 AT POE+標準
支持POE++高功率標準
傳輸速率 10/1000M 或10/100/1000M自適應
線纜要求 任意交叉或直連非屏蔽5類或6類雙絞線
最大POE輸出功率 15.5W/25/90W
電源輸入/供電方式 220V/110V(85~265V)交直流 -48V (36~72V) 直流
物理接口 通用電源插座 直流電源端子
最大輸出功率(48VDC) 500W/1KW 500W/1KW
工作環境 通用型 工業型
工作溫度 -20℃~+50℃ -30℃~+70℃/可定制
濕度 0~95%不結凝 0~95%不結凝
外形尺寸
插最大卡數 9塊
最大高度 19英寸12U



































江蘇新創數字音頻網關中心接入?yún)R聚卡訂貨型號命名標準:

FSLC-L2/L3-LSFP4/8/16/24-USFPP1/2/4-DAabc4/8/16/24/32/48/64-DATAabcX-MC1/2/3/4-G/I/M

FSLC-L2/L3-LSFP4/8/16/24-USFPP1/2/4-DAabc4/8/16/24/32/48/64:數字音頻網關中心接入?yún)R聚卡;

LB/LC:表示千兆/萬兆數字音頻網關中心接入?yún)R聚卡;

LSFPX:表示非上聯SFP端口數;

TX:表示非上聯固定電口端口數;

USFPX:表示上聯千兆SFP端口數;

USFPPX:表示上聯萬兆SFP+端口數;

LB:表示千兆; LC:表示萬兆;

AAabc4/8/16/24/32/48/64:表示4/8/16/24/32/48/64路數字音頻;

DATAabcX:RS-232/485/422/IO開關量路數及方向;

a:表示正向; b:表示正反向; c:表示雙向;
X:表示路數;

G/I/M:表示封裝形式;
G:表示通用型封裝; I:表示工業型封裝;


全國咨詢熱線: 025-86883403
公司地址:江蘇省南京市珠江路600號谷陽世紀大廈17F(小營車站往西)
CopyRight ? 2012 江蘇新創光電通信有限公司 All Rights Reserved.   蘇ICP備05028163號
