HDTVI模擬高清網絡視頻點對點型接入單元典型產品
工業型 | |||
![]() |
型號 | FSPLA/LB-F1T2-HDTVIa1-A/R/B-DC32-I |
選型手冊 數據手冊 安裝說明書 訂貨下單表 |

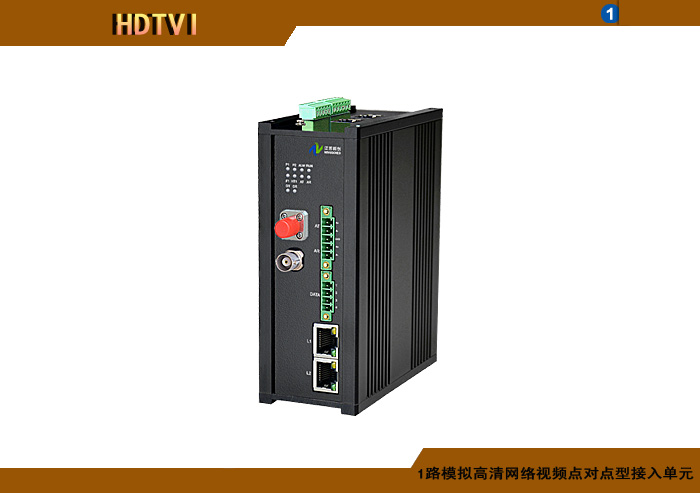

配置 | 1路HDTVI模擬高清網絡視頻點對點型接入單元,1光2電百兆/千兆以太網接口,1路雙向音頻/報警開關量/控制數據,單模/多模/塑料,1/2纖,ST/FC/SC/LC/SFP光接口,15/20/25/32dB,獨立/冗余/總線供電(DC18~36V/5V),導軌,工業型 | ||
![]() |
型號 | FSPLA/LB-F1T2-HDTVIa2-A/R/B-DC32-I |
選型手冊 數據手冊 安裝說明書 訂貨下單表 |
配置 | 2路HDTVI模擬高清網絡視頻點對點型接入單元,1光2電百兆/千兆以太網接口,1路雙向音頻/報警開關量/控制數據,單模/多模/塑料,1/2纖,ST/FC/SC/LC/SFP光接口,15/20/25/32dB,獨立/冗余/總線供電(DC18~36V/5V),導軌,工業型 | ||
![]() |
型號 | FSPLA/LB-F1T2-HDTVIa4-A/R/B-DC3X-I-NC/NM/ND |
選型手冊 數據手冊 安裝說明書 訂貨下單表 |

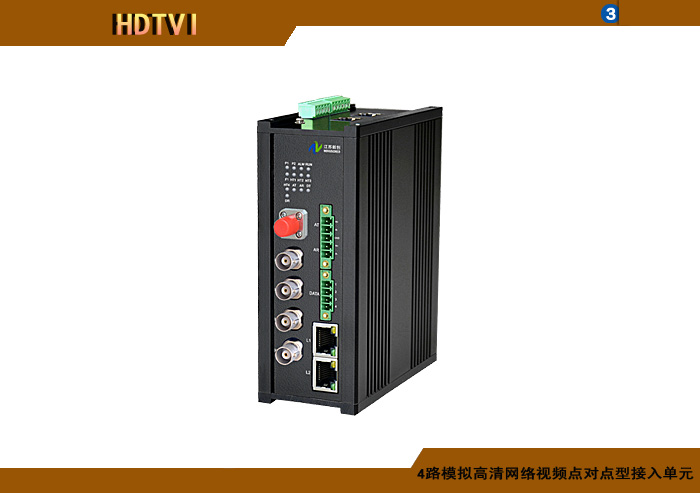

配置 | 4路HDTVI模擬高清網絡視頻點對點型接入單元,1光2電百兆/千兆以太網接口,1路雙向音頻/報警開關量/控制數據,單模/多模/塑料,1/2纖,ST/FC/SC/LC/SFP光接口,15/20/25/32dB,獨立/冗余/總線供電(DC18~36V/5V),導軌,工業型,非網管/網管/帶光纖數字診斷網管 | ||
通用型 | |||
![]() |
型號 | FSPLA/LB-F1T2-HDTVIa1-A/R-BCXY-G |
選型手冊 數據手冊 安裝說明書 訂貨下單表 |

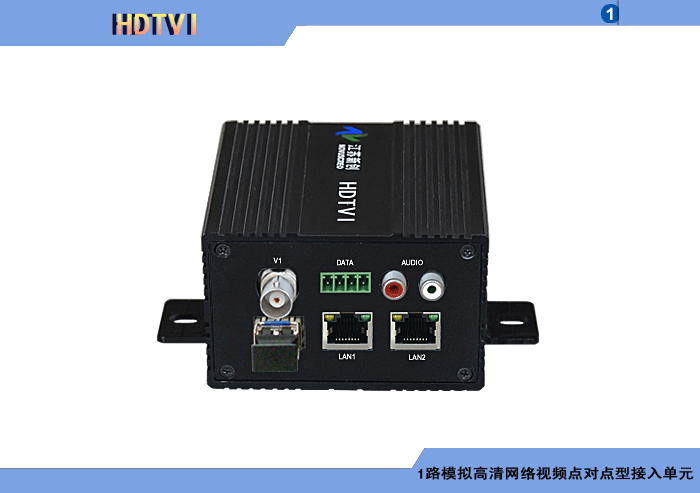

配置 | 1路HDTVI模擬高清網絡視頻點對點型接入單元,1光2電百兆/千兆以太網接口,1路雙向音頻/報警開關量/控制數據,單模/多模/塑料,1/2纖,ST/FC/SC/LC/SFP光接口,15/20/25/32dB,獨立/冗余供電,壁掛,通用型 | ||
![]() |
型號 | FSPLA/LB-F1T2-HDTVIa1-A/R-BCXY-G |
選型手冊 數據手冊 安裝說明書 訂貨下單表 |

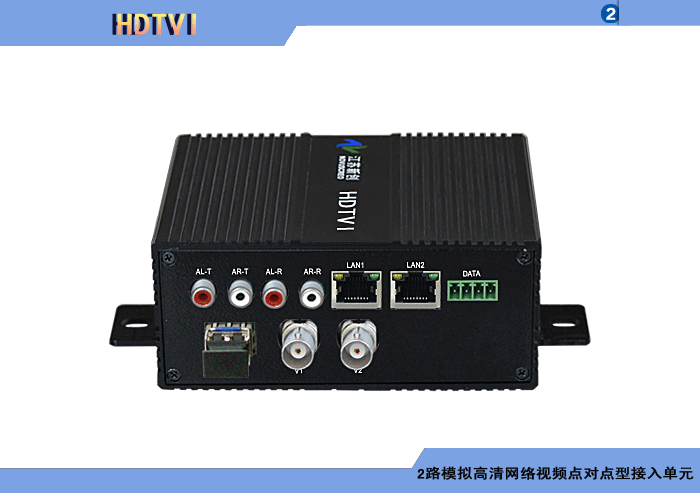

配置 | 2路HDTVI模擬高清網絡視頻點對點型接入單元,1光2電百兆/千兆以太網接口,1路雙向音頻/報警開關量/控制數據,單模/多模/塑料,1/2纖,ST/FC/SC/LC/SFP光接口,15/20/25/32dB,獨立/冗余供電,壁掛,通用型 | ||
![]() |
型號 | FSPLA/LB-F1T2-HDTVIa1-A/R-BCXY-G |
選型手冊 數據手冊 安裝說明書 訂貨下單表 |

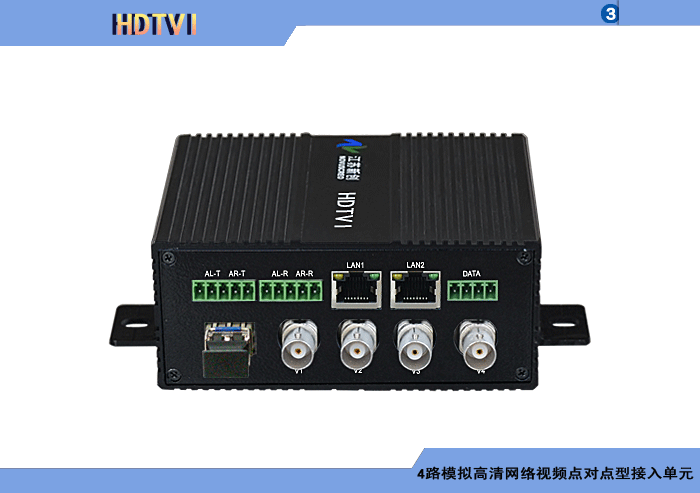

配置 | 4路HDTVI模擬高清網絡視頻點對點型接入單元,1光2電百兆/千兆以太網接口,1路雙向音頻/報警開關量/控制數據,單模/多模/塑料,1/2纖,ST/FC/SC/LC/SFP光接口,15/20/25/32dB,獨立/冗余供電,壁掛,通用型 | ||
通用型電源附件 | |||
![]() |
型號 | AC220V/5/12/24/48/VDC-0.5/1A-WALL-G |
選型手冊 數據手冊 安裝說明書 訂貨下單表 |
配置 | 電源適配器,AC90~265V交流輸入, DC5/12/24/48V 0.5A/1A輸出,墻插,通用型 | ||
![]() |
型號 | AC220V/5/12/24/48VDC-2/3/5/8/10/15/20A-DESK-G |
選型手冊 數據手冊 安裝說明書 訂貨下單表 |
配置 | 電源適配器,AC90~265V交流輸入, DC5/12/24/48V 2A/3A/5A/8A/10A/15A/20A輸出,墻插,通用型 | ||
高可靠性 | |||
![]() |

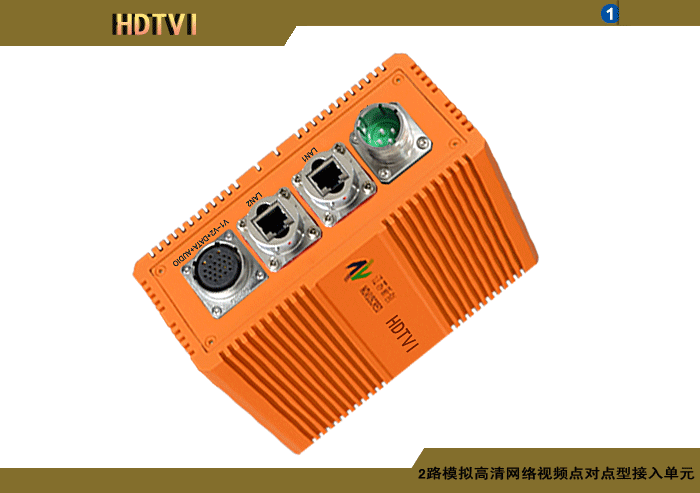

型號 | FSPLA/LB-F1T2-HDTVIa1/2/3/4-A/R-BCXY-R |
選型手冊 數據手冊 安裝說明書 訂貨下單表 |
配置 | 1/2/3/4路HDTVI模擬高清網絡視頻點對點型接入單元,1光2電百兆/千兆以太網接口,1路雙向音頻/報警開關量/控制數據,單模/多模/塑料,1/2纖,獨立/冗余供電,壁掛,高可靠型 | ||
防水型 | |||
![]() |

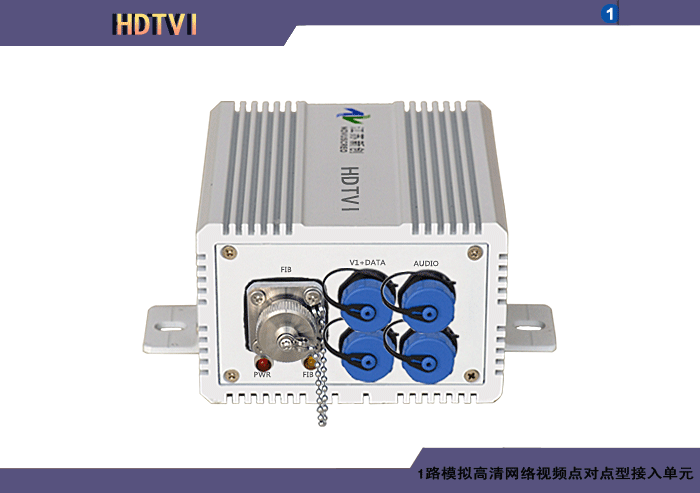

型號 | FSPLA/LB-F1T2-HDTVIa1/2/3/4-A/R-BCXY-W |
選型手冊 數據手冊 安裝說明書 訂貨下單表 |
配置 | 1/2/3/4路HDTVI模擬高清網絡視頻點對點型接入單元,1光2電百兆/千兆以太網接口,1路雙向音頻/報警開關量/控制數據,單模/多模/塑料,1/2纖,獨立/冗余供電,壁掛,防水型 |

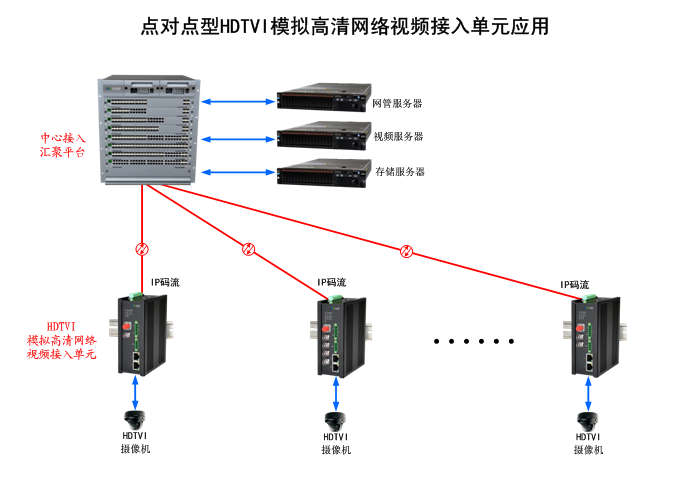

HDTVI模擬高清網絡視頻點對點型接入單元是江蘇新創自主研發創新,專門為1/2/4路HDTVI模擬高清視頻IP碼流在單?;蚨嗄?塑料光纖遠距離點對點傳輸而設計。
HDTVI模擬高清網絡視頻點對點型接入單元HDTVI模擬高清視頻接口可以輕松地將監控現場的攝像機或任何視頻源輸出的HDTVI模擬高清視頻信號轉成720P/1080P格式的IP實時視頻碼流,通過光纖接入中心核心接入業務卡。720P/1080P碼流最大512K~20Mbps,支持雙碼流,支持H.264/H.265壓縮編碼方式,支持ONVIF、大華PSS、雄邁NETIP、RTSP、GB28181 協議,可接入???、大華NVR或支持28181的主流視頻存儲管理平臺。提供實時雙向音頻編解碼輸入輸出,提供報警控制開關量輸入或輸出,提供RS-485/422/232各種主流云臺控制數據及通信協議。
HDTVI模擬高清網絡視頻點對點型接入單元支持IEEE 802.3 10Base-T/100Base-TX/1000Base-TX標準 以太網電纜接口,可以將現場各種IP設備或局域網與監控中心互聯。
HDTVI模擬高清網絡視頻點對點型接入單元支持以太網光纖接口,兼容和符合IEEE 802.3 100Base-FX/1000Base-X以太網光纖接口。能和任何交換機、路由器等光纖接口相互通信。接入單元的光纖接口非常靈活,不但支持單?;蚨嗄;蛩芰瞎饫w,同時支持單纖或雙纖接入互連,光纖端面支持PC/APC/UPC;光接口ST、FC、SC、LC、E2000和任意可選,支持SFP可插拔光模塊,支持工業/高可靠/防水等各種高可靠光纖連接器;支持各種不同的距離,多模0~2公里;單模0~120公里,塑料光纖0~200米。
HDTVI模擬高清網絡視頻點對點型接入單元可根據用戶的應用場合和需求不同而特殊設計,產品可分為通用型、工業型、高可靠、車載型、防水型等等封裝類型和可靠性級別,也可以根據用戶特殊要求定制和組合上述各種封裝類型和可靠性級別。
HDTVI模擬高清網絡視頻點對點型接入單元已經廣泛應用在城市、產業園及開發區、鄉鎮村莊及住宅小區、政府企事單位、廠礦企業商戶、校園、高鐵及地鐵軌道交通、高速公路交通收費卡口、橋梁隧道、城市管理公交BRT及公用設施、海島港灣碼頭、大壩及河道水利、山林公園、旅游風景區、燃煤氣自來水及污水處理、能源發電和輸配變電網、電信接入運營網及廣電網絡、城域主干網絡及寬帶接入網、戶外大屏顯示及廣告、LED照明、舞臺展示和AV娛樂中心、體育運動賽事場展覽博物館、環境監測和保護、物聯網及大數據機房控制中心、工業自動化自動控制及數據采集、機器人及視覺控制、傳感及執行器運動控制、醫學影像、視頻可視會議、船舶航海運輸、海上及水下作業及鉆探井平臺等等領域的安防視頻監控、圖像傳輸和采集存儲分發、視頻會議、影像處理控制系統中。
◆ 支持點對點連接方式。
◆ 可支持最大1/2/4路HDTVI模擬高清視頻編碼。
◆ 兼容支持HDTVI制式。
◆ 兼容支持H.264/H.265編解碼技術。
◆ 支持720P/1080P格式,支持512K~20Mbps碼流。
◆ 支持雙碼流。
◆ 支持ONVIF、大華PSS、雄邁NETIP、RTSP、GB28181網絡視頻流協議。
◆ 支持雙向音頻編解碼輸入/輸出。
◆ 支持各種有源無源報警、IO開關量信號
◆ 支持各種RS-485/422/232各種云臺控制協議。
◆ 兼容和符合IEEE 802.3 10Base-T/100Base-TX/1000Base-TX電纜標準。
◆ 兼容和符合IEEE 802.3 100Base-FX/1000Base-X以太網光纖接口。
◆ 單、多?;蛩芰瞎饫w傳輸。
◆ 傳輸距離最大多模0~8公里;單模0~120公里,塑料光纖0~200米。
◆ 發射波長1310~1610nm(單模) ,850~1610nm(多模),650~1310nm(塑料光纖)
◆ ST、FC、SC、LC、E2000可選,支持SFP可插拔模塊。
◆ 千兆光纖傳輸技術,大容量,易升級。
◆ 光纖WDM、CWDM、DWDM技術。
◆ 單、多?;蛩芰瞎饫w傳輸。
◆ 全表面貼裝技術。
◆ 壁掛式/導軌式。
◆ HDTVI模擬高清視頻 | 通用/防雷型 | 工業型 | 高可靠/車載型 | 防水型 | ||
接口數量 | 1/2/4路輸入/輸出 | |||||
物理接口 | BNC/可定制 | BNC/工業連接器/可定制 | BNC/工業/D型/矩形/防水連接器/可定制 | 防水連接器/可定制 | ||
視頻輸入/輸出阻抗 | 75Ω非平衡接口 | |||||
視頻輸入/輸出電壓 | 典型峰-峰值1Vp-p,最大1.5Vp-p | |||||
視頻帶寬 | 最大30/50MHz | |||||
◆RS-232/485/422控制數據 | 通用/防雷型 | 工業型 | 高可靠/車載型 | 防水型 | ||
接口數量 | 多路可選 | |||||
物理接口 | 端子/可定制 | 端子/工業連接器/可定制 | 端子/工業/D型/矩形/防水連接器/可定制 | 防水連接器/可定制 | ||
RS232 | 通信速率 | 最大115.2Kbps | ||||
通信誤碼率 | 小于10E-12 | |||||
通信協議 | 支持各種數據控制協議 | |||||
通信方式 | 支持正向、反向或雙向數據通信 | |||||
RS485/422 | 通信速率 | 最大115.2Kbps | ||||
通信誤碼率 | 小于10E-12 | |||||
通信協議 | 支持各種數據控制協議 | |||||
通信方式 | 支持正向、反向或雙向數據通信 | |||||
◆數字IO/報警開關量 | 通用/防雷型 | 工業型 | 高可靠/車載型 | 防水型 | ||
接口數量 | 1路或多路輸入/輸出 | |||||
物理接口 | 端子/可定制 | 端子//工業連接器/可定制 | 端子/工業/ D型/矩形/防水連接器/可定制 | 防水連接器/可定制 | ||
輸入信號 | 有源或無源數字IO/報警開關量輸入、TTL/CMOS、直流高低壓脈沖、繼電器觸點、按鈕報警等信號。 | |||||
輸出信號 | 有源或無源數字IO/報警開關量輸出、TTL/CMOS、直流高低壓脈沖、NPN/PNP推挽或開路、繼電器觸點輸出,常開常閉可選。 | |||||
◆ 模擬音頻 | 通用/防雷型 | 工業型 | 高可靠/車載型 | 防水型 | ||
接口數量 | 1路輸入/輸出 | |||||
物理接口 | 工業接線端子/RCA/可定制 | 工業接線端子/RCA/可定制 | 工業接線端子/RCA//D型/矩形/防水連接器/可定制 | 防水連接器/可定制 | ||
信號種類 | 平衡或非平衡、立體聲或單聲道可選 | |||||
輸入阻抗 | 平衡600Ω/47 KΩ,非平衡18KΩ | |||||
分配輸出阻抗 | 平衡100Ω,非平衡50Ω | |||||
輸入、分配輸出電平 | 0dBm | |||||
◆以太網(電接口) | 通用/防雷型 | 工業型 | 高可靠/車載型 | 防水型 | ||
接口數量 | 2路 | |||||
物理接口 | RJ45/卡儂/可定制 | RJ45/卡儂/工業連接器/可定制 | RJ45/卡儂/工業/D型/矩形/防水連接器/可定制 | 防水連接器/可定制 | ||
接口標準 |
支持符合IEEE802.3 10Base-TX 標準 支持符合IEEE802.3u 100Base-TX標準 支持符合IEEE802.3u 1000Base-TX標準 |
|||||
傳輸速率 | 10/1000M 或10/100/1000M自適應 | |||||
線纜要求 | 任意交叉或直連非屏蔽5類或6類雙絞線 | |||||
指示燈 | 網絡連接狀態和數據收發指示 | |||||
◆以太網(光纖接口) | 通用/防雷型 | 工業型 | 高可靠/車載型 | 防水型 | ||
接口數量 | 1路 | |||||
物理接口 | FC/SC/ST/LC/E2000/可定制 | FC/SC/ST/LC/E2000/工業連接器/可定制 | FC/SC/ST/LC/E2000/工業/D型/矩形/防水光纖連接器/可定制 | 防水光纖連接器/可定制 | ||
接口標準 |
支持符合IEEE 802.3 100Base-FX標準 支持符合IEEE 802.3 1000Base-X標準 |
|||||
光纖種類 | 單模(9/125um)或多模(50/62.5/125um)或塑料光纖 | |||||
光纖連接端面 | PC/APC/UPC | |||||
光纖數量 | 單/雙纖 | |||||
光發射波長 | 1310~1610nm(單模) ,850~1610nm(多模),650~1310nm(塑料光纖) | |||||
傳輸距離 | 多模:1/2/4/8公里;單模:0~10/20/40/80/120公里;塑料:光纖0~100米 | |||||
最大光功率動態范圍 | 15/20/25/32dB | |||||
◆電源輸入/供電方式 | 通用/防雷型 | 工業型 | 高可靠/車載型 | 防水型 | ||
物理接口 | 通用電源插座/端子/可定制 | 通用電源插座/端子/工業連接器/可定制 | 工業/D型/矩形/防水連接器/可定制 | 防水連接器/可定制 | ||
220V/110V(85~265V)交直流 | 支持 | 支持 | 支持 | 支持 | ||
-48V (36~72V) 直流 | 支持 | 支持 | 支持 | 支持 | ||
24V(18~36V) 交直流 | 支持 | 支持 | 支持 | 支持 | ||
28V(18~36V) 交直流 | 支持 | 支持 | 支持 | 支持 | ||
12V(9~18V) 交直流 | 支持 | 支持 | 支持 | 支持 | ||
+5V | 支持 | 支持 | 支持 | 支持 | ||
◆防雷浪涌保護/電氣隔離/電磁兼容/安全認證/環境限制規范 | 通用/防雷型 | 工業型 | 高可靠/車載型 | 防水型 | ||
防雷浪涌保護級別及防區 | LPZ0B/Z1/Z2/Z3/可定制 | LPZ0B/Z1/Z2/Z3/可定制 | LPZ0B/Z1/Z2/Z3/可定制 | LPZ0B/Z1/Z2/Z3/可定制 | ||
多端口電氣隔離 | 非隔離/可定制 | 非/部分/全部隔離/可定制 | 非/部分/全部隔離/可定制 | 非/部分/全部隔離/可定制 | ||
電磁兼容和傳導輻射規范 | CLASS-B/CE/FDA/可定制 | CLASS-B/CE/FDA/可定制 | CLASS-B/CE/FDA/可定制 | CLASS-B/CE/FDA/可定制 | ||
電氣安全認證規范 | UL/cUL/CE/CTICK/3C | UL/cUL/CE/CTICK/3C | UL/cUL/CE/CTICK/3C | UL/cUL/CE/CTICK/3C | ||
環境污染限制規范 | ROHS/可定制 | ROHS/可定制 | ROHS/可定制 | ROHS/可定制 | ||
◆可靠性試驗及性能 | 通用/防雷型 | 工業型 | 高可靠/車載型 | 防水型 | ||
三防漆保護 | 可定制 | 可定制 | 可定制 | 可定制 | ||
酸堿鹽霧試驗 | 可定制 | 可定制 | 可定制 | 可定制 | ||
沙塵試驗 | 可定制 | 可定制 | 可定制 | 可定制 | ||
噴淋及浸潤試驗 | 可定制 | 可定制 | 可定制 | 可定制 | ||
振動/沖擊試驗 | 可定制 | 可定制 | 可定制 | 可定制 | ||
外殼加固與保護 | 非加固 | 加固 | 加固 | 加固 | ||
防護等級 | IP30 | IP30/65/可定制 | IP30/65/67/68/可定制 | IP67/68/可定制 | ||
◆工作環境 | 通用/防雷型 | 工業型 | 高可靠/車載型 | 防水型 | ||
工作溫度 | -30℃~+70℃/可定制 | -40℃~+85℃/可定制 | -40℃~+85℃/可定制 | -40℃~+85℃/可定制 | ||
濕度 | 0~95%不結凝 | 0~95%不結凝 | 0~95%不結凝 | 0~95%不結凝 | ||
◆外形尺寸 | 通用/防雷型 | 工業型 | 高可靠/車載型 | 防水型 | ||
壁掛式 /導軌式 | BC32/DC32 | 135X57X106 | 114.5X99X45 | 143X65X106 | 150X75X106 |
江蘇新創HDTVI模擬高清網絡視頻點對點型接入單元訂貨型號命名標準:
FSPLA/LB-F1T2-HDTVIa1/2/4-BCXYY/DCXY-P
FSPLA/LB-F1T2:HDTVI模擬高清網絡視頻點對點型接入單元;
LA:表示10/100M以太網; LB:表示10/100/1000M以太網;
F1T2:表示1光2電以太網接口;
HDTVIa1/2/4:表示HDTVI模擬高清視頻及路數;
a:表示正向;
1/2/4:表示1/2/4路;
BCXYY/DCXY:表示機箱結構尺寸類型;
P:表示封裝形式;
G:表示通用型封裝; I:表示工業型封裝;
R:表示高可靠封裝; C:表示車載型封裝; W:表示防水型封裝;
