3G/HD/SD-SDI數字高清視頻有源星型匯聚中繼單元
3G/HD/SD-SDI數字高清視頻有源星型匯聚中繼單元是江蘇新創自主研發創新,專門為1/2/4/8/16路單模或多模/塑料光纖網絡在現場星型匯有源聚成1路與中心監控中心連接而設計。

快速選型
產品概述
性能特點
技術標準

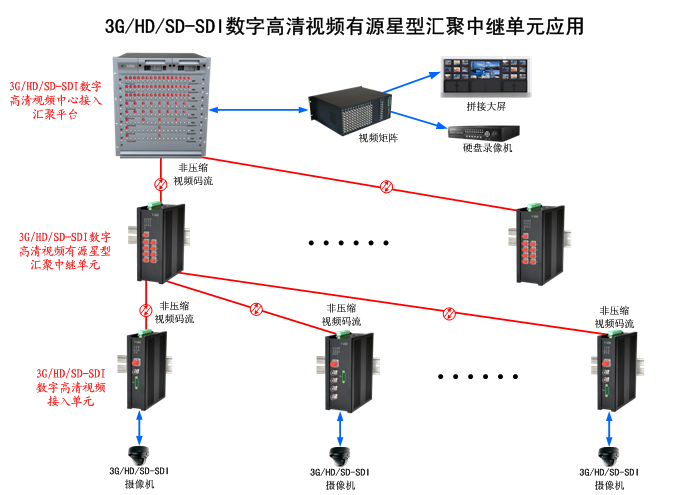

典型應用
典型產品
訂貨型號

3G/HD/SD-SDI數字高清視頻有源星型匯聚中繼單元典型產品

工業型

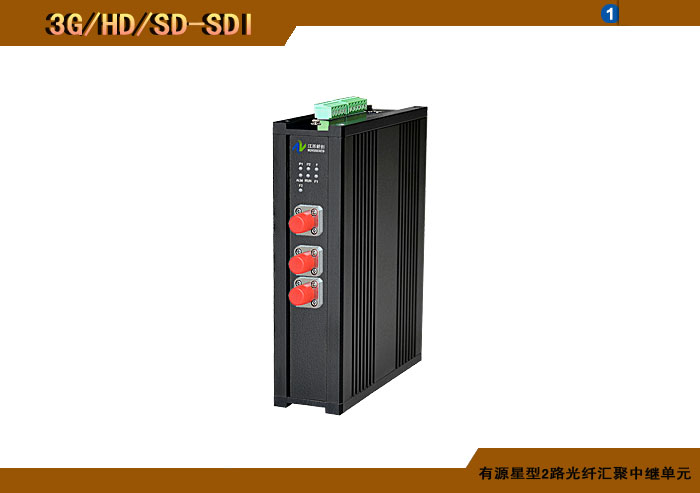

型號 FTR-3G/HD/SD-SDI-F2-A/R/B-DC32-I 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 3G/HD/SD-SDI數字高清視頻有源星型匯聚中繼單元,2路光纖匯聚,單模/多模/塑料,1/2纖,獨立/冗余/總線供電(DC18~36V/5V),導軌,工業型

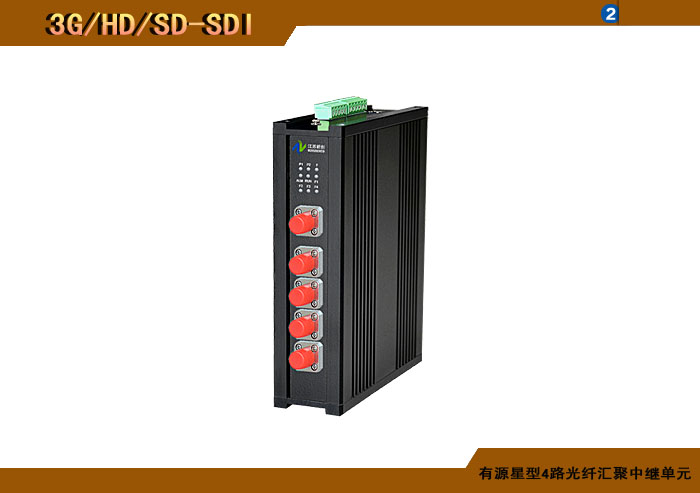

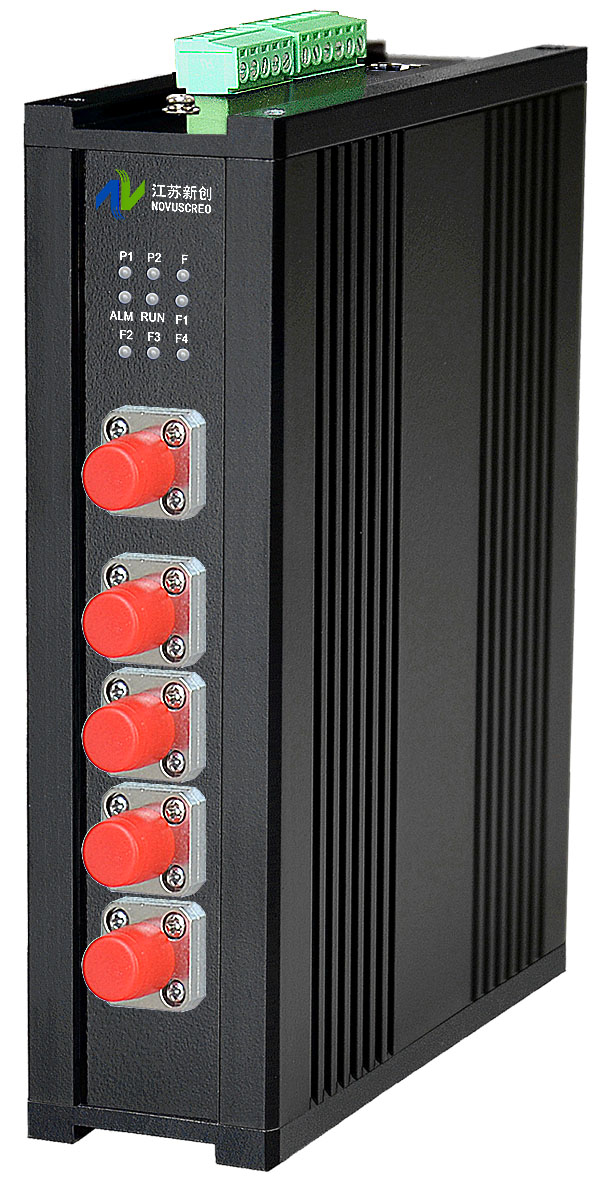

型號 FTR-3G/HD/SD-SDI-F4-A/R/B-DC32-I 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 3G/HD/SD-SDI數字高清視頻有源星型匯聚中繼單元,4路光纖匯聚,單模/多模/塑料,1/2纖,獨立/冗余/總線供電(DC18~36V/5V),導軌,工業型

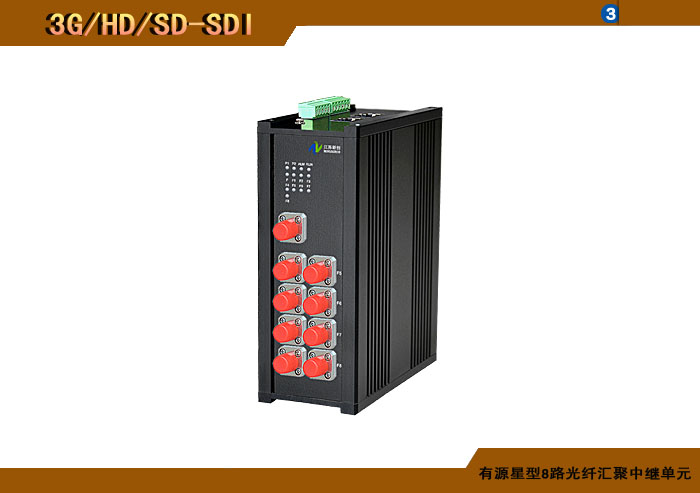

型號 FTR-3G/HD/SD-SDI-F8-A/R/B-DC3X-I-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 3G/HD/SD-SDI數字高清視頻有源星型匯聚中繼單元,8路光纖匯聚,單模/多模/塑料,1/2纖,獨立/冗余/總線供電(DC18~36V/5V),導軌,工業型,非網管/網管/帶光纖數字診斷網管

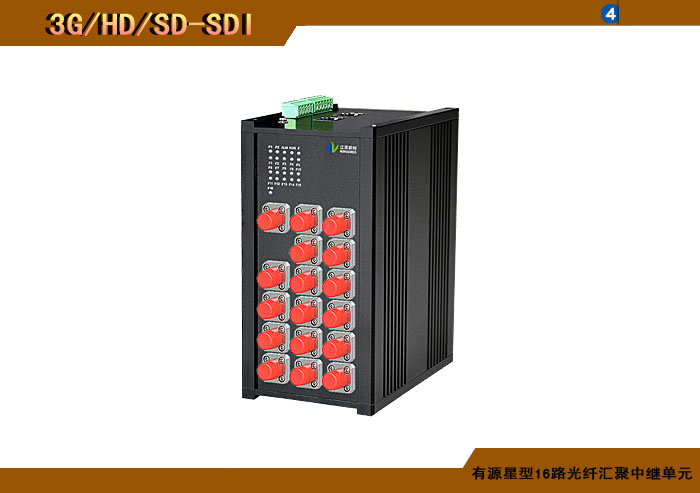

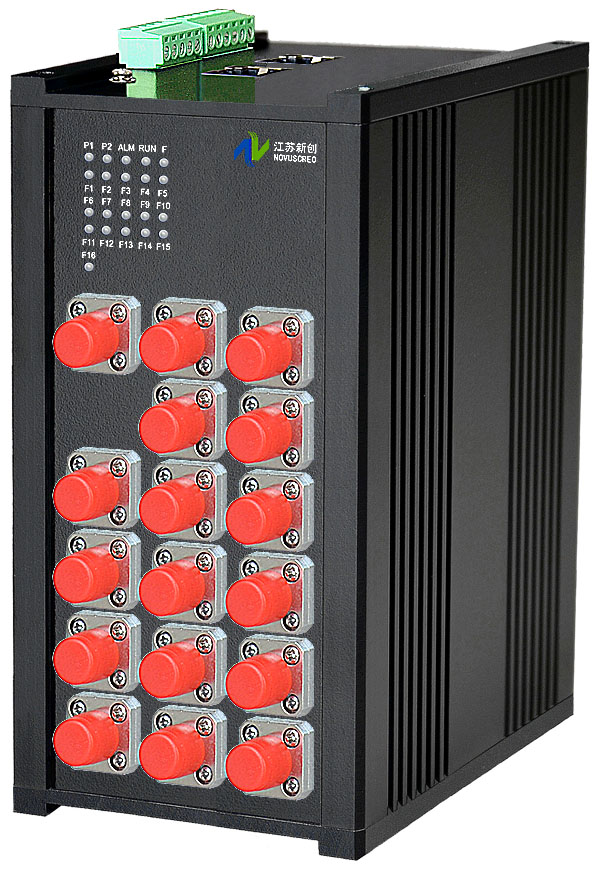

型號 FTR-3G/HD/SD-SDI-F16-A/R/B-DC3X-I-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 3G/HD/SD-SDI數字高清視頻有源星型匯聚中繼單元,16路光纖匯聚,單模/多模/塑料,1/2纖,獨立/冗余/總線供電(DC18~36V/5V),導軌,工業型,非網管/網管/帶光纖數字診斷網管

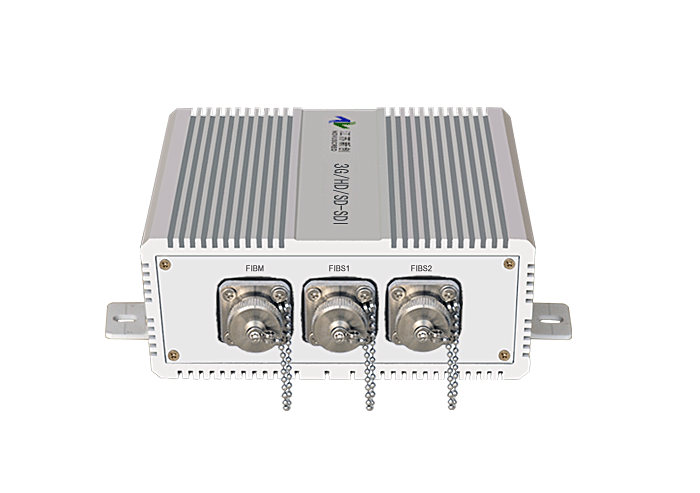

通用型

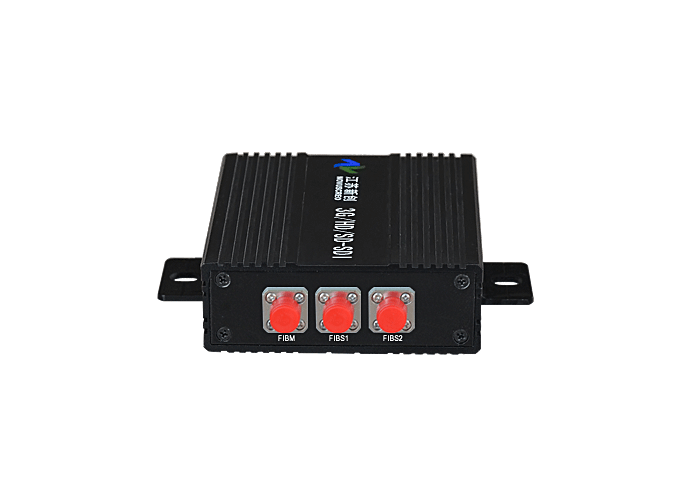

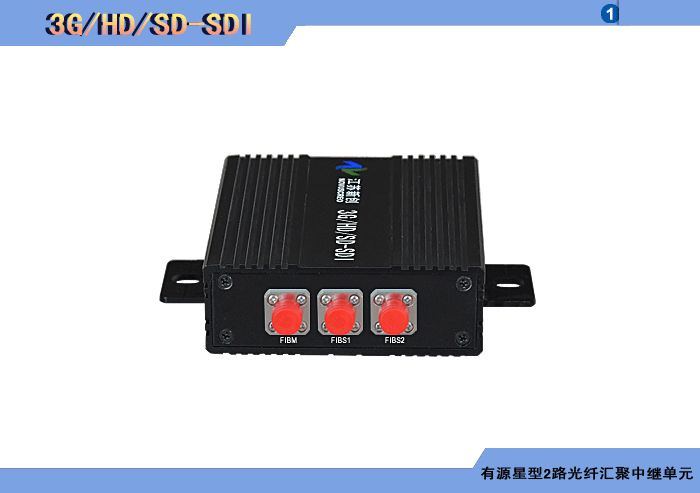

型號 FTR-3G/HD/SD-SDI-F2-A/R-BCXY-G-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 3G/HD/SD-SDI數字高清視頻有源星型匯聚中繼單元,2路光纖匯聚,單模/多模/塑料,1/2纖,獨立/冗余供電,壁掛,通用型

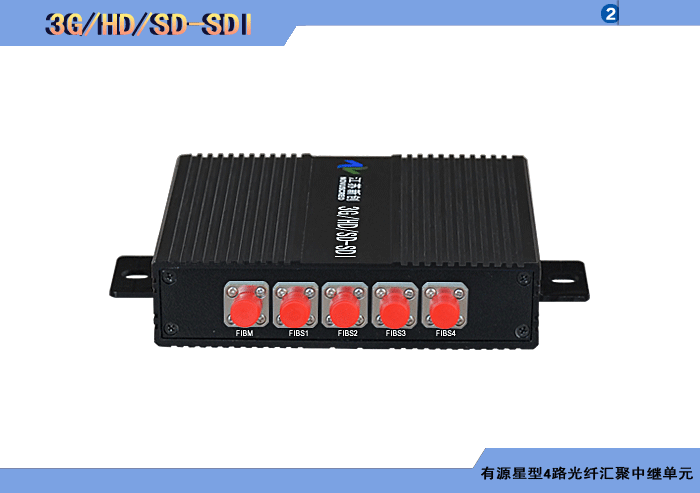

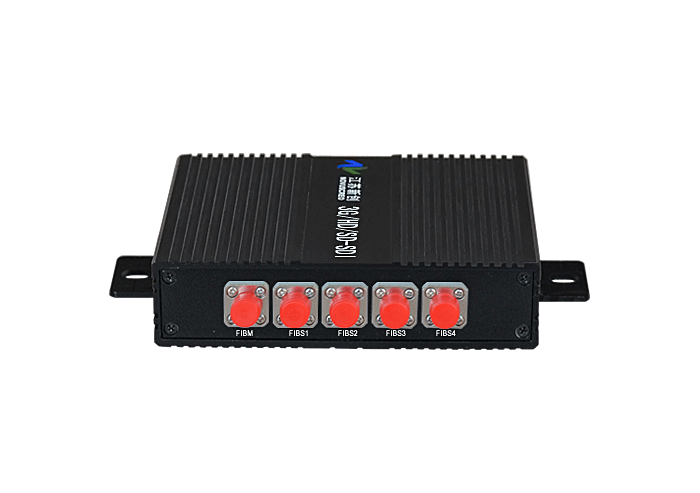

型號 FTR-3G/HD/SD-SDI-F4-A/R-BCXY-G-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 3G/HD/SD-SDI數字高清視頻有源星型匯聚中繼單元,4路光纖匯聚,單模/多模/塑料,1/2纖,獨立/冗余供電,壁掛,通用型

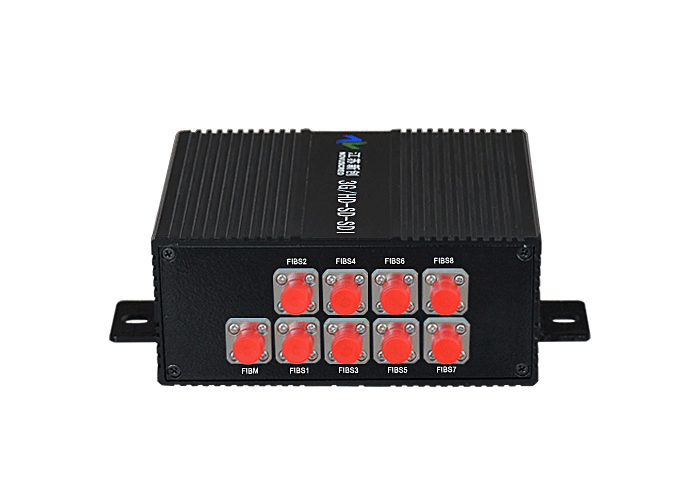

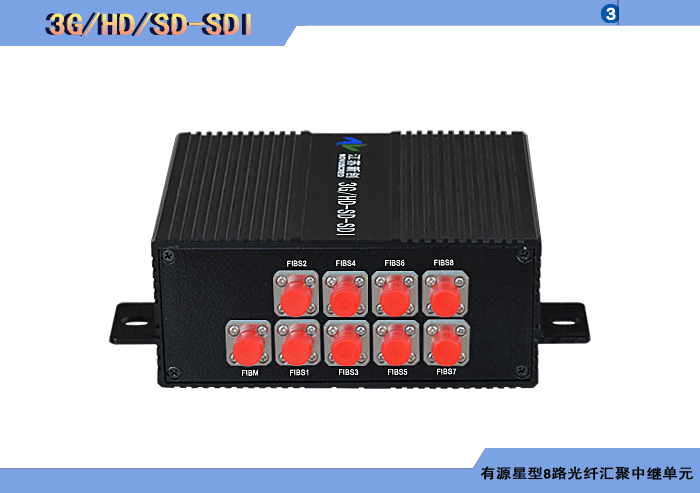

型號 FTR-3G/HD/SD-SDI-F8-A/R-BCXY-G-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 3G/HD/SD-SDI數字高清視頻有源星型匯聚中繼單元,8路光纖匯聚,單模/多模/塑料,1/2纖,獨立/冗余供電,壁掛,通用型

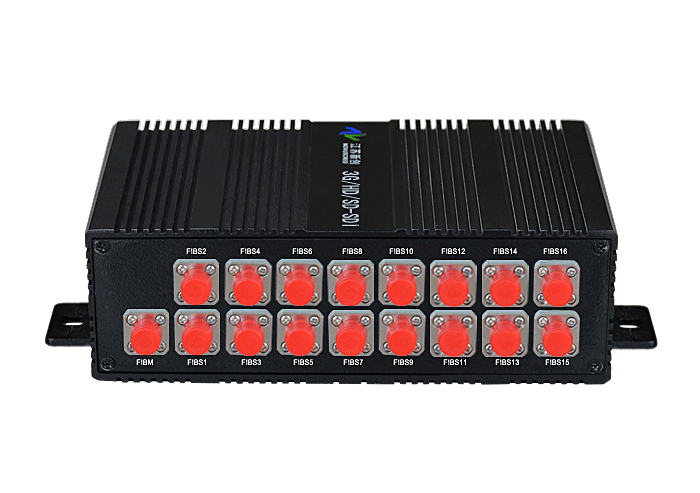

型號 FTR-3G/HD/SD-SDI-F16-A/R-BCXY-G-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 3G/HD/SD-SDI數字高清視頻有源星型匯聚中繼單元,16路光纖匯聚,單模/多模/塑料,1/2纖,獨立/冗余供電,壁掛,通用型
通用型電源附件
  型號 AC220V/5/12/24/48/VDC-0.5/1A-WALL-G 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 電源適配器,AC90~265V交流輸入, DC5/12/24/48V 0.5A/1A輸出,墻插,通用型
  型號 AC220V/5/12/24/48VDC-2/3/5/8/10/15/20A-DESK-G 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 電源適配器,AC90~265V交流輸入, DC5/12/24/48V  2A/3A/5A/8A/10A/15A/20A輸出,墻插,通用型
高可靠性

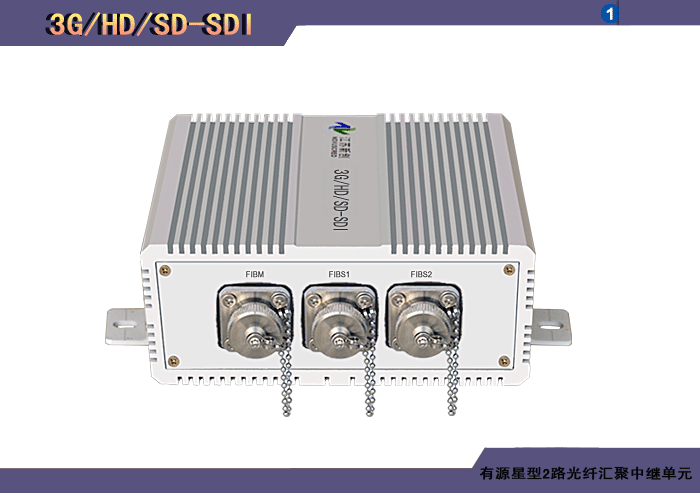

型號 FTR-3G/HD/SD-SDI-F2/4/8/16-A/R-BCXY-R-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 2/4/8/16路3G/HD/SD-SDI數字高清視頻有源星型匯聚中繼單元,2路光纖匯聚,單模/多模/塑料,1/2纖,獨立/冗余供電,壁掛,高可靠型

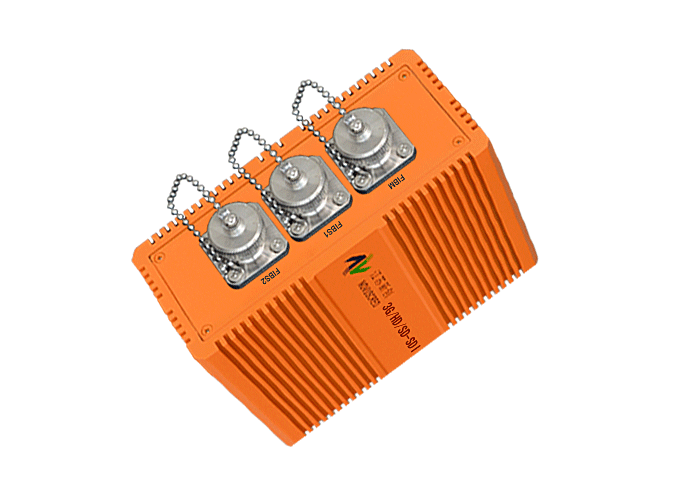

防水型

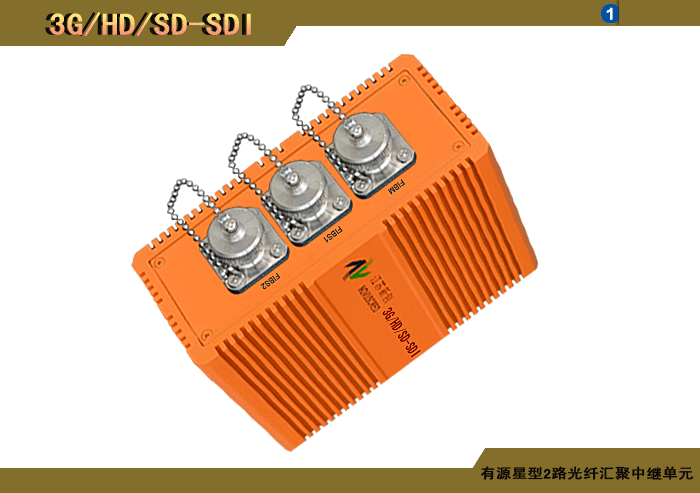

型號 FTR-3G/HD/SD-SDI-F2/4/8/16-A/R-BCXY-W-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 2/4/8/16路3G/HD/SD-SDI數字高清視頻有源星型匯聚中繼單元,2路光纖匯聚,單模/多模/塑料,1/2纖,獨立/冗余供電,壁掛,防水型

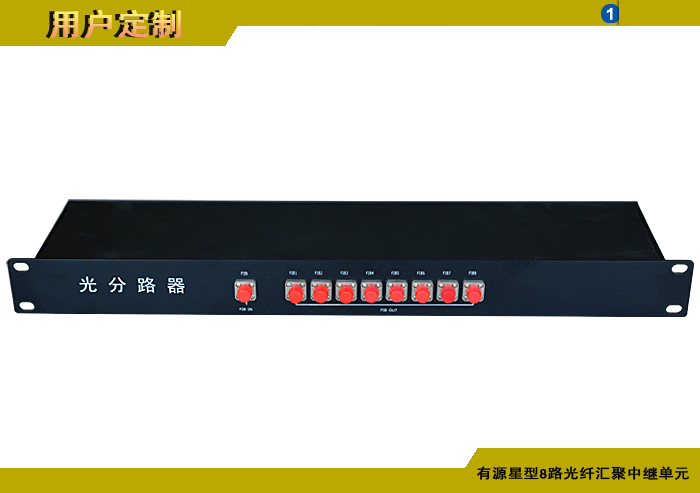

  型號 FTR-3G/HD/SD-SDI-F8-A/R-R1-G-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 8路3G/HD/SD-SDI數字高清視頻有源星型匯聚中繼單元,2路光纖匯聚,單模/多模/塑料,獨立/冗余供電,機架,通用型

  3G/HD/SD-SDI數字高清視頻有源星型匯聚中繼單元是江蘇新創自主研發創新,專門為1/2/4/8/16路單?;蚨嗄?塑料光纖網絡在現場星型匯有源聚成1路與中心監控中心連接而設計。采用先進的有源光纖匯聚及網絡交換及路由管理技術,將沿光纖線路總線或星型分布多路光纖匯聚成1/2芯光纖與中心接入平臺相聯,大大節省了用戶設備投資成本,提高了光纜利用率。同時因為是有源匯聚,通過星型匯聚單元,因此對將光纖信號起到中繼隔離作用,通信距離延長1背。
  3G/HD/SD-SDI數字高清視頻有源星型匯聚中繼單元自動支持和兼容任意SMPTE 259M、292M、344M、424M、ITU R BT.601、ITU R BT.1120 標準的3G-SDI、HD-SDI或SD-SDI串行視頻信號,無縫支持速率143Mbps~2.97Gbps,透明支持嵌入式音頻和輔助數據、EDH數據。內置電纜自動均衡器和時鐘重定時功能,因此大大降低及保證了分配輸出的波形失真和數字信號抖動的要求,提高了輸入輸出信號質量。
  3G/HD/SD-SDI數字高清視頻有源星型匯聚中繼單元同時提供可選的RS-485/422/232等多種數據接口或現場總線接口,可以方便前端的攝像機云臺、雨刷、加熱器、控制報警信號、紅外補光和控制鍵盤、硬盤錄像機、存儲設備及圖像視頻軟件控制系統以及光纖兩端的數據采集設備、現場自動化控制設備、遠端遙控、遙測、遙信設備等進行互連通信或控制。
  3G/HD/SD-SDI數字高清視頻有源星型匯聚中繼單元提供可選的IO開關量輸入支持各種有源或無源數字IO/開關量輸入、TTL/CMOS、直流高低壓脈沖、繼電器觸點、按鈕報警等信號;IO開關量輸出支持有源或無源數字IO/開關量輸出、TTL/CMOS、直流高低壓脈沖、NPN/PNP推挽或開路、繼電器觸點輸出,常開常閉可選。
  3G/HD/SD-SDI數字高清視頻有源星型匯聚中繼單元支持3G/HD/SD-SDI同軸視控協議信號及共纜傳輸技術。
  3G/HD/SD-SDI數字高清視頻有源星型匯聚中繼單元同時提供可選的平衡和非平衡立體聲音頻清晰、無失真的通過光纖長距離傳輸。
  3G/HD/SD-SDI數字高清視頻有源星型匯聚中繼單元同時支持10M/100M/1000m以太網接口在光纖上穩定可靠傳輸。
  3G/HD/SD-SDI數字高清視頻有源星型匯聚中繼單元支持單?;蚨嗄;蛩芰瞎饫w,同時支持單纖或雙纖接入互連,光纖端面支持PC/APC/UPC;光接口ST、FC、SC、LC、E2000和任意可選,支持SFP可插拔光模塊,支持工業/高可靠/防水等各種高可靠光纖連接器;支持各種不同的距離,多模0~2公里;單模0~120公里,塑料光纖0~200米。
  3G/HD/SD-SDI數字高清視頻有源星型匯聚中繼單元提供可選的基于RS-232/485/422串口、WEB和SNMP的網絡管理方式,方便用戶對光端機端口狀態、電源、和光鏈路狀態進行實時配置和監控管理,多個LED狀態指示燈方便用戶維護和故障判斷。
  3G/HD/SD-SDI數字高清視頻有源星型匯聚中繼單元可根據用戶的應用場合和需求不同而特殊設計,產品可分為通用型、工業型、高可靠、車載型、防水型等等封裝類型和可靠性級別,也可以根據用戶特殊要求定制和組合上述各種封裝類型和可靠性級別。
  3G/HD/SD-SDI數字高清視頻有源星型匯聚中繼單元已經廣泛應用在城市、產業園及開發區、鄉鎮村莊及住宅小區、政府企事單位、廠礦企業商戶、校園、高鐵及地鐵軌道交通、高速公路交通收費卡口、橋梁隧道、城市管理公交BRT及公用設施、海島港灣碼頭、大壩及河道水利、山林公園、旅游風景區、燃煤氣自來水及污水處理、能源發電和輸配變電網、電信接入運營網及廣電網絡、城域主干網絡及寬帶接入網、戶外大屏顯示及廣告、LED照明、舞臺展示和AV娛樂中心、體育運動賽事場展覽博物館、環境監測和保護、物聯網及大數據機房控制中心、工業自動化自動控制及數據采集、機器人及視覺控制、傳感及執行器運動控制、醫學影像、視頻可視會議、船舶航海運輸、海上及水下作業及鉆探井平臺等等領域的安防視頻監控、圖像傳輸和采集存儲分發、視頻會議、影像處理控制系統中。


◆ 支持多路光纖星型匯聚。
◆ 支持3G/HD/SD-SDI數字高清視頻傳輸。
◆ 支持速率143Mbps~2.97Gbps 。
◆ 兼容SMPTE 259M、292M、344M、424M、ITU R BT.601、ITU R BT.1120 串行視頻標準。
◆ 內置電纜自動均衡器和時鐘重定時功能。
◆ 支持嵌入式音頻和輔助數據、EDH數據透明傳輸。
◆ 支持3G/HD/SD-SDI同軸視控信號,支持共纜傳輸。
◆ 支持各種RS-485/422/232各種云臺控制協議。
◆ 支持模擬音頻輸入/輸出。
◆ 支持各種有源無源報警、IO開關量信號
◆ 支持各種10/100/1000M以太網傳輸。
◆ 單、多?;蛩芰瞎饫w傳輸。
◆ 傳輸距離最大多模0~8公里;單模0~120公里,塑料光纖0~200米。
◆ 發射波長1310~1610nm(單模) ,850~1610nm(多模),650~1310nm(塑料光纖)
◆ ST、FC、SC、LC、E2000可選,支持SFP可插拔模塊。
◆ 千兆光纖傳輸技術,大容量,易升級。
◆ 光纖WDM、CWDM、DWDM技術。
◆ 單、多?;蛩芰瞎饫w傳輸。
◆ 全表面貼裝技術。
◆ 提供可選的基于RS-232/485/422串口、WEB和SNMP的網絡管理方式。
◆ 壁掛式/導軌式。


光纖接口   通用/防雷型 工業型 高可靠/車載型 防水型
接口數量 2/4/8/16路
接口標準 兼容SMPTE 259M、292M、344M、424M、ITU R BT.601、ITU R BT.1120 串行視頻標準。
支持串行速率 143Mbps~2.97Gbps
物理接口 FC/SC/ST/LC/E2000/SFP可定制 FC/SC/ST/LC/E2000/SFP工業連接器/可定制 FC/SC/ST/LC/E2000/SFP工業/D型/矩形/防水光纖連接器/可定制 防水光纖連接器/可定制
光纖種類 單模(9/125um)或多模(50/62.5/125um)或塑料光纖
光纖連接端面 PC/APC/UPC
光纖數量 單/雙纖
光發射波長 1310~1610nm(單模) ,850~1610nm(多模),650~1310nm(塑料光纖)
傳輸距離 多模:1/2/4/8公里;單模:0~10/20/40/80/120公里;塑料:光纖0~100米
最大光功率動態范圍 15/20/25/32dB
◆RS-232/485/422云臺控制數據 通用/防雷型 工業型 高可靠/車載型 防水型
接口數量 多路可選
物理接口 端子/可定制 端子/工業連接器/可定制 端子/工業/D型/矩形/防水連接器/可定制 防水連接器/可定制
RS232 通信速率 最大115.2Kbps
通信誤碼率 小于10E-12
通信協議 支持各種云臺控制協議
通信方式 支持正向、反向或雙向數據通信
RS485/422 通信速率 最大115.2Kbps
通信誤碼率 小于10E-12
通信協議 支持各種云臺控制協議
通信方式 支持正向、反向或雙向數據通信
數字IO/報警開關量 通用/防雷型 工業型 高可靠/車載型 防水型
接口數量 多路可選
物理接口 端子/可定制 端子//工業連接器/可定制 端子/工業/ D型/矩形/防水連接器/可定制 防水連接器/可定制
輸入信號 有源或無源數字IO/報警開關量輸入、TTL/CMOS、直流高低壓脈沖、繼電器觸點、按鈕報警等信號。
輸出信號 有源或無源數字IO/報警開關量輸出、TTL/CMOS、直流高低壓脈沖、NPN/PNP推挽或開路、繼電器觸點輸出,常開常閉可選。
模擬音頻 通用/防雷型 工業型 高可靠/車載型 防水型
接口數量 多路可選
物理接口 工業接線端子/RCA/可定制 工業接線端子/RCA/可定制 工業接線端子/RCA//D型/矩形/防水連接器/可定制 防水連接器/可定制
信號種類 平衡或非平衡、立體聲或單聲道可選
輸入阻抗 平衡600Ω/47 KΩ,非平衡18KΩ
分配輸出阻抗 平衡100Ω,非平衡50Ω
輸入、分配輸出電平 0dBm
以太網 通用/防雷型 工業型 高可靠/車載型 防水型
接口數量 多路可選
物理接口 RJ45/可定制 RJ45/工業連接器/可定制 RJ45/工業/D型/矩形/防水連接器/可定制 防水連接器/可定制
接口標準 支持符合IEEE802.3 10Base-TX 標準 支持符合IEEE802.3u 100Base-TX標準  支持符合IEEE802.3u 1000Base-TX標準
傳輸速率 10/1000M 或10/100/1000M自適應
線纜要求 任意交叉或直連非屏蔽5類或6類雙絞線
指示燈 網絡連接狀態和數據收發指示
電源輸入/供電方式 通用/防雷型 工業型 高可靠/車載型 防水型
物理接口 通用電源插座/端子/可定制 通用電源插座/端子/工業連接器/可定制 工業/D型/矩形/防水連接器/可定制 防水連接器/可定制
220V/110V(85~265V)交直流 支持 支持 支持 支持
-48V (36~72V) 直流 支持 支持 支持 支持
24V(18~36V) 交直流 支持 支持 支持 支持
28V(18~36V) 交直流 支持 支持 支持 支持
12V(9~18V) 交直流 支持 支持 支持 支持
+5V 支持 支持 支持 支持
防雷浪涌保護/電氣隔離/電磁兼容/安全認證/環境限制規范 通用/防雷型 工業型 高可靠/車載型 防水型
防雷浪涌保護級別及防區 LPZ0B/Z1/Z2/Z3/可定制 LPZ0B/Z1/Z2/Z3/可定制 LPZ0B/Z1/Z2/Z3/可定制 LPZ0B/Z1/Z2/Z3/可定制
多端口電氣隔離 非隔離/可定制 非/部分/全部隔離/可定制 非/部分/全部隔離/可定制 非/部分/全部隔離/可定制
電磁兼容和傳導輻射規范 CLASS-B/CE/FDA/可定制 CLASS-B/CE/FDA/可定制 CLASS-B/CE/FDA/可定制 CLASS-B/CE/FDA/可定制
電氣安全認證規范 UL/cUL/CE/CTICK/3C UL/cUL/CE/CTICK/3C UL/cUL/CE/CTICK/3C UL/cUL/CE/CTICK/3C
環境污染限制規范 ROHS/可定制 ROHS/可定制 ROHS/可定制 ROHS/可定制
可靠性試驗及性能 通用/防雷型 工業型 高可靠/車載型 防水型
三防漆保護 可定制 可定制 可定制 可定制
酸堿鹽霧試驗 可定制 可定制 可定制 可定制
沙塵試驗 可定制 可定制 可定制 可定制
噴淋及浸潤試驗 可定制 可定制 可定制 可定制
振動/沖擊試驗 可定制 可定制 可定制 可定制
外殼加固與保護 非加固 加固 加固 加固
防護等級 IP30 IP30/65/可定制 IP30/65/67/68/可定制 IP67/68/可定制
工作環境 通用/防雷型 工業型 高可靠/車載型 防水型
工作溫度 -30℃~+70℃/可定制 -40℃~+85℃/可定制 -40℃~+85℃/可定制 -40℃~+85℃/可定制
濕度 0~95%不結凝 0~95%不結凝 0~95%不結凝 0~95%不結凝
外形尺寸 通用/防雷型 工業型 高可靠/車載型 防水型
壁掛式 /導軌式 BC32/DC32 135X57X106 114.5X99X45 143X65X106 150X75X106























江蘇新創3G/HD/SD-SDI數字高清視頻有源星型匯聚中繼單元訂貨型號命名標準:

FTR-3G/HD/SD-SDI-FX-BCXYY/DCXY-P-NC/NM/ND

FTR-3G/HD/SD-SDI-FX:3G/HD/SD-SDI數字高清視頻有源星型匯聚中繼單元;

FX:表示X路光纖匯聚;

BCXYY/DCXY:表示機箱結構尺寸類型;

P:表示封裝形式;

G:表示通用型封裝; I:表示工業型封裝;
R:表示高可靠封裝; C:表示車載型封裝; W:表示防水型封裝;

NC/NM/ND:網管
NC:表示非網管型; NC:表示網管型; NC:表示帶數字診斷性網管型;
