3G/HD/SD-SDI數字高清視頻中心接入?yún)R聚卡
3G/HD/SD-SDI高清數字視頻中心接入?yún)R聚卡是江蘇新創自主研發創新,專門為大容量3G/HD/SD-SDI高清數字視頻通過單模、多模光纖或電纜接入?yún)R聚到中心視頻監控存儲系統或管理平臺而設計。

快速選型
產品概述
性能特點
技術標準
典型應用
典型產品
訂貨型號

3G/HD/SD-SDI高清數字視頻中心接入?yún)R聚卡典型產品

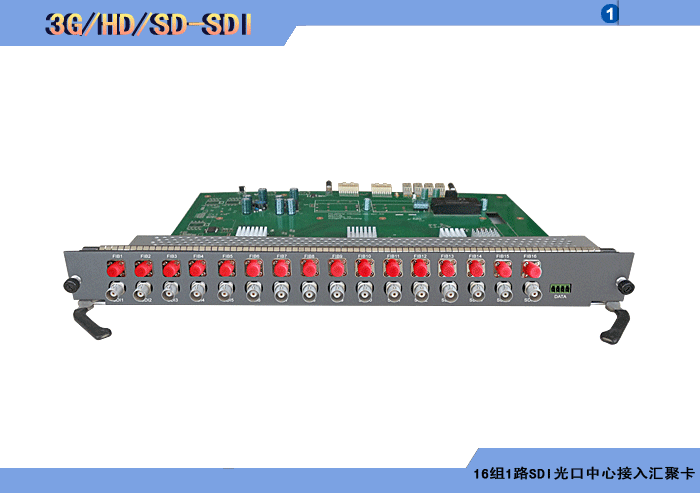

3G/HD/SD-SDI高清數字視頻中心接入?yún)R聚卡

型號 FR-3G/HD/SD-SDIabc1X16-COMPabcX-S/M/P-1/2--MC1-G/I-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 3G/HD/SD-SDI高清數字視頻中心接入?yún)R聚卡,最大16組1路SDI光口或電口輸入輸出,復合信號可選,背板供電,19英寸插卡,通用型/工業型,,非網管/網管/帶光纖數字診斷網管。

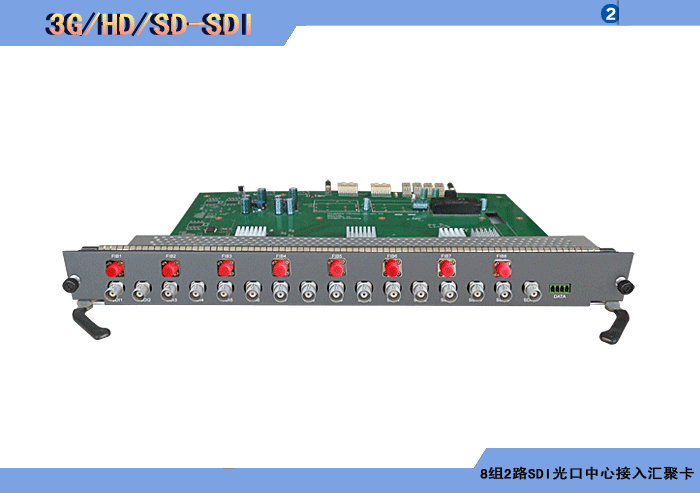

型號 FR-3G/HD/SD-SDIabc2X8-COMPabcX-S/M/P-1/2--MC1-G/I-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表

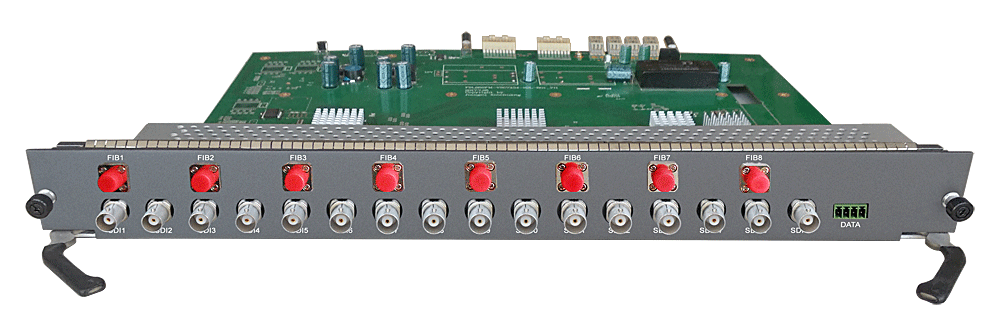

配置 3G/HD/SD-SDI高清數字視頻中心接入?yún)R聚卡,最大8組2路SDI光口或電口輸入輸出,復合信號可選,背板供電,19英寸插卡,通用型/工業型,,非網管/網管/帶光纖數字診斷網管。

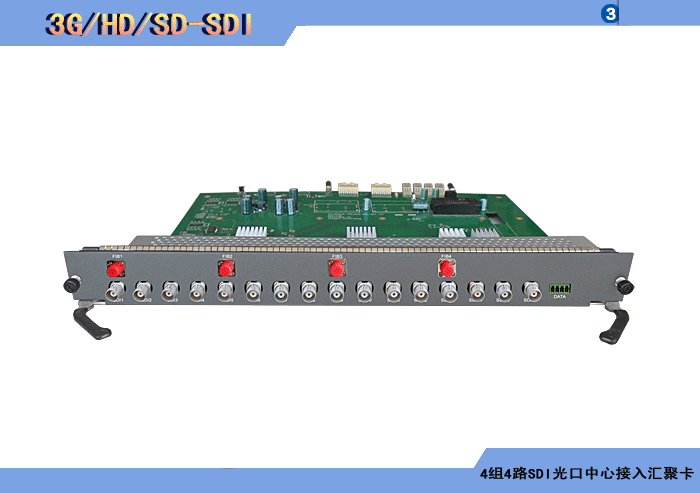

型號 FR-3G/HD/SD-SDIabc4X4-COMPabcX-S/M/P-1/2--MC1-G/I-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 3G/HD/SD-SDI高清數字視頻中心接入?yún)R聚卡,最大4組4路SDI光口或電口輸入輸出,復合信號可選,背板供電,19英寸插卡,通用型/工業型,,非網管/網管/帶光纖數字診斷網管。

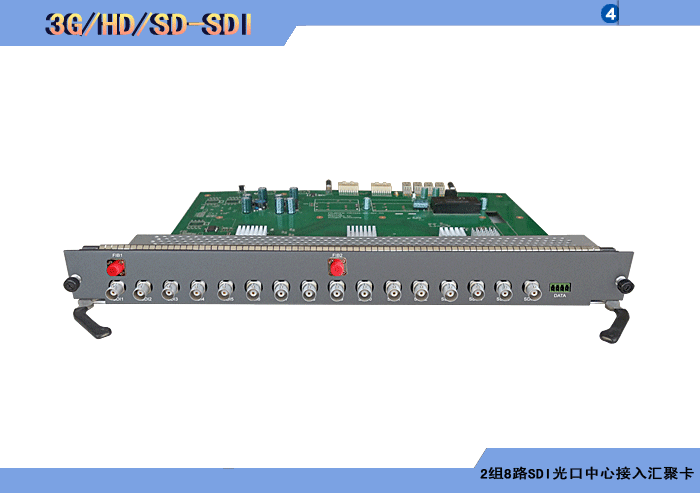

型號 FR-3G/HD/SD-SDIabc8X2-COMPabcX-S/M/P-1/2--MC1-G/I-NC/NM/ND 選型手冊
數據手冊
安裝說明書
訂貨下單表

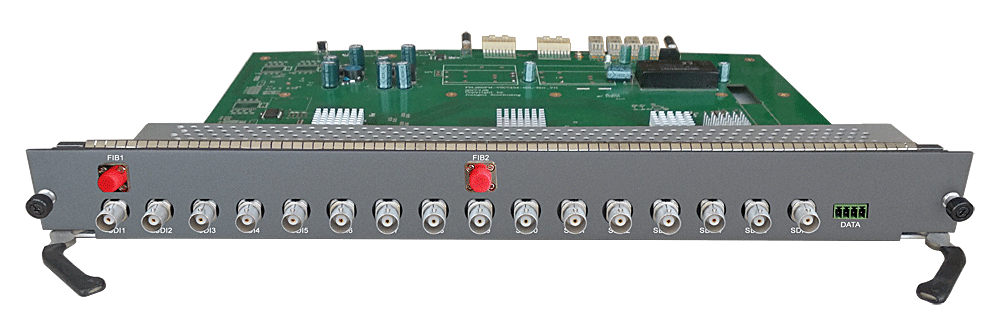

配置 3G/HD/SD-SDI高清數字視頻中心接入?yún)R聚卡,最大2組8路SDI光口或電口輸入輸出,復合信號可選,背板供電,19英寸插卡,通用型/工業型,,非網管/網管/帶光纖數字診斷網管。

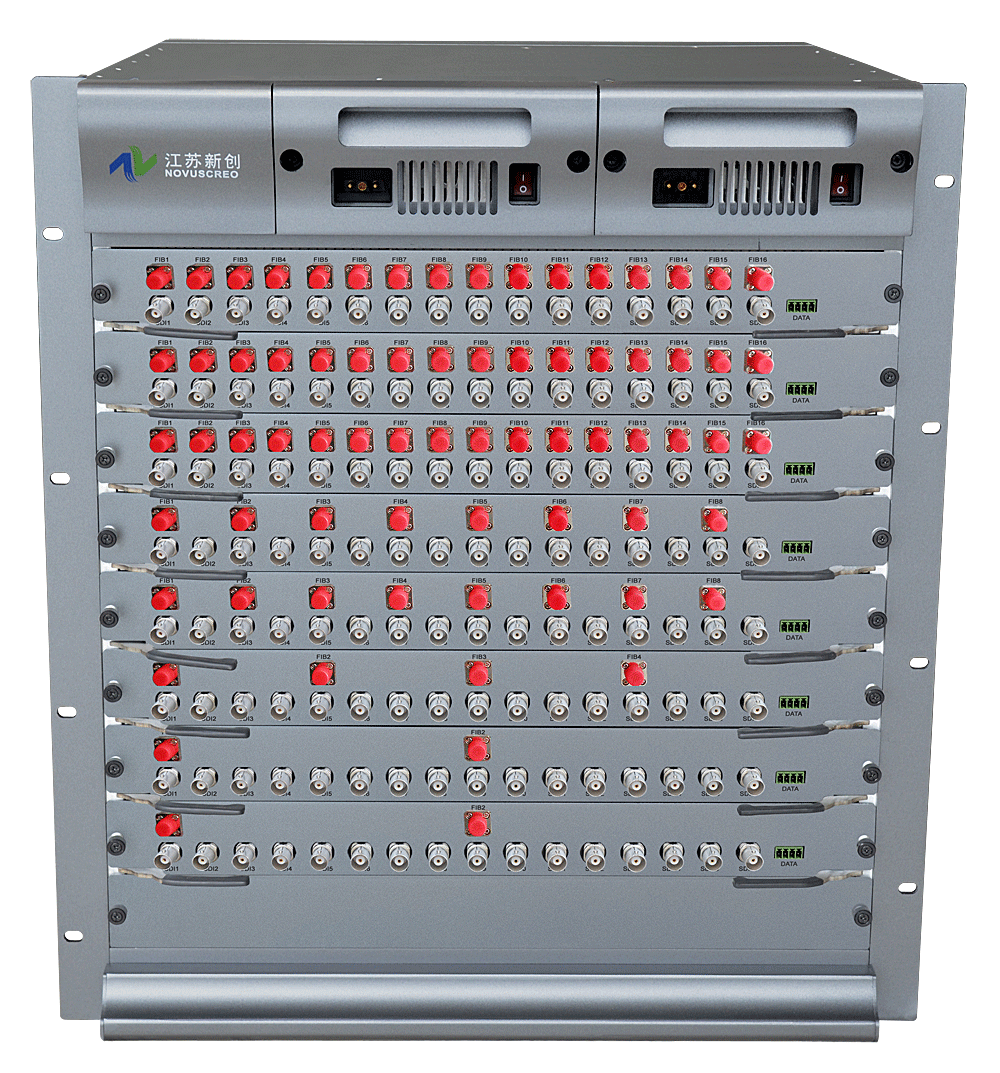

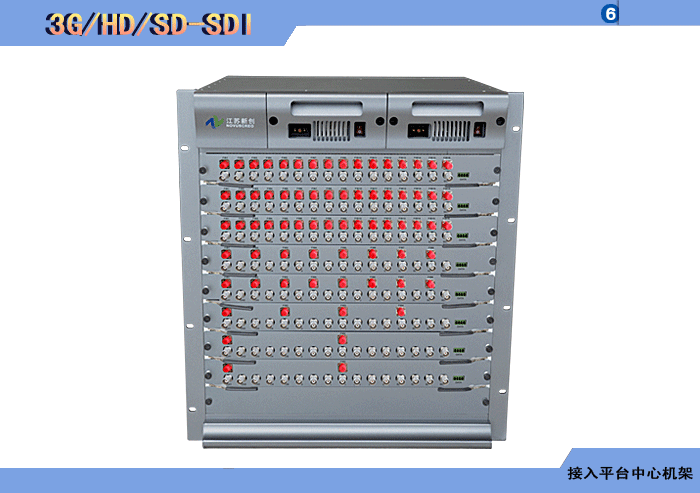

接入平臺中心機架
  型號 AC110/220V-A/R-48VDC-20/40A-B-MC12-G/I 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 19英寸12U可插拔機架,AC110/220V獨立/冗余供電輸入,DC48V直流獨背板輸出,最大20/40A電流最大9個插卡槽,風扇強制散熱,通用型/工業型。
  型號 DC48V-A/R-B-MC12-G/I 選型手冊
數據手冊
安裝說明書
訂貨下單表
配置 19英寸12U可插拔機架,DC48V獨立/冗余供電輸入,風扇強制散熱,通用型/工業型。

  3G/HD/SD-SDI高清數字視頻中心接入?yún)R聚卡是江蘇新創自主研發創新,專門為大容量3G/HD/SD-SDI高清數字視頻通過單模、多模光纖或電纜接入?yún)R聚到中心視頻監控存儲系統或管理平臺而設計。采用3G/HD/SD-SDI光纖接入、匯聚和復用解復用技術,單塊中心業務接入卡最大可支持高達16組1路SDI、8組2路SDI、14組4路SDI、1組16路SDI光口或電口輸入輸出。
  3G/HD/SD-SDI高清數字視頻中心接入?yún)R聚卡支持將攝像機或任何視頻源輸出的3G/HD/SD-SDI數字高清視頻信號長距離傳輸?shù)竭h(yuǎn)方圖像分析處理、采集記錄、監控監視或播出中心。自動支持和兼容任意SMPTE 259M、292M、344M、424M、ITU R BT.601、ITU R BT.1120 標準的3G-SDI、HD-SDI或SD-SDI串行視頻信號,無縫支持速率143Mbps~2.97Gbps,透明支持嵌入式音頻和輔助數據、EDH數據。內置電纜自動均衡器和時鐘重定時功能,因此大大降低及保證了分配輸出的波形失真和數字信號抖動的要求,提高了輸入輸出信號質量。

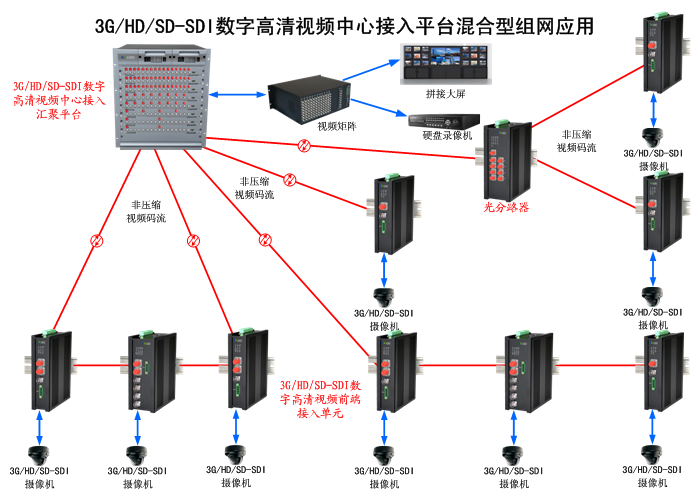

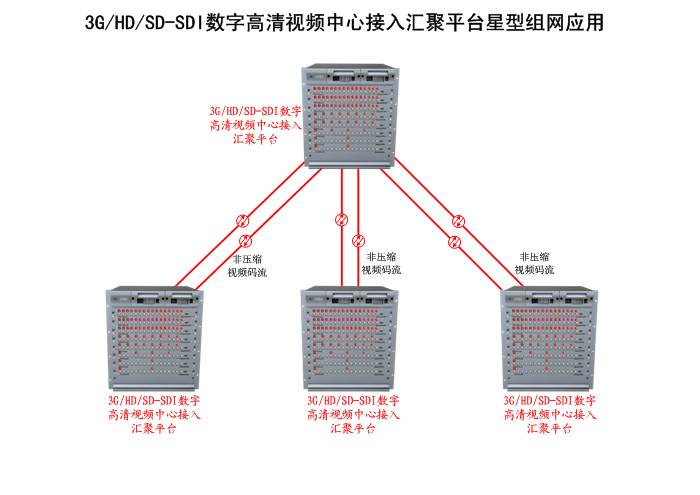

  3G/HD/SD-SDI高清數字視頻中心接入?yún)R聚卡與前端接入單元可構成多個點對點、總線、無源PON、星型匯聚等自愈備份或冗余備份光纖構建和延伸高可靠、大地理范圍、分布式扁平化的3G/HD/SD-SDI高清數字視頻監控及通信網絡。
  3G/HD/SD-SDI高清數字視頻中心接入?yún)R聚卡同時提供可選的RS-485/422/232等多種數據接口或現場總線接口,可以方便前端的攝像機云臺、雨刷、加熱器、控制報警信號、紅外補光和控制鍵盤、硬盤錄像機、存儲設備及圖像視頻軟件控制系統以及光纖兩端的數據采集設備、現場自動化控制設備、遠端遙控、遙測、遙信設備等進行互連通信或控制。
  3G/HD/SD-SDI高清數字視頻中心接入?yún)R聚卡提供可選的IO開關量輸入支持各種有源或無源數字IO/開關量輸入、TTL/CMOS、直流高低壓脈沖、繼電器觸點、按鈕報警等信號;IO開關量輸出支持有源或無源數字IO/開關量輸出、TTL/CMOS、直流高低壓脈沖、NPN/PNP推挽或開路、繼電器觸點輸出,常開常閉可選。
  3G/HD/SD-SDI高清數字視頻中心接入?yún)R聚卡同時提供可選的平衡和非平衡立體聲音頻清晰、無失真的通過光纖長距離傳輸。
  3G/HD/SD-SDI高清數字視頻中心接入?yún)R聚卡同時支持10M/100M/1000m以太網接口在光纖上穩定可靠傳輸。
  3G/HD/SD-SDI高清數字視頻中心接入?yún)R聚卡支持單模或多?;蛩芰瞎饫w,同時支持單纖或雙纖接入互連,光纖端面支持PC/APC/UPC;光接口ST、FC、SC、LC、E2000和任意可選,支持SFP可插拔光模塊,支持工業/高可靠/防水等各種高可靠光纖連接器;支持各種不同的距離,多模0~2公里;單模0~120公里,塑料光纖0~200米。
  3G/HD/SD-SDI高清數字視頻中心接入?yún)R聚卡提供可選的基于RS-232/485/422串口、WEB和SNMP的網絡管理方式,方便用戶對光端機端口狀態、電源、和光鏈路狀態進行實時配置和監控管理,多個LED狀態指示燈方便用戶維護和故障判斷。
  3G/HD/SD-SDI高清數字視頻中心接入?yún)R聚卡可根據用戶的應用場合和需求不同而特殊設計,產品可分為通用型、工業型、高可靠、車載型、防水型等等封裝類型和可靠性級別,也可以根據用戶特殊要求定制和組合上述各種封裝類型和可靠性級別。
  3G/HD/SD-SDI高清數字視頻中心接入?yún)R聚卡已經廣泛應用在城市、產業園及開發區、鄉鎮村莊及住宅小區、政府企事單位、廠礦企業商戶、校園、高鐵及地鐵軌道交通、高速公路交通收費卡口、橋梁隧道、城市管理公交BRT及公用設施、海島港灣碼頭、大壩及河道水利、山林公園、旅游風景區、燃煤氣自來水及污水處理、能源發電和輸配變電網、電信接入運營網及廣電網絡、城域主干網絡及寬帶接入網、戶外大屏顯示及廣告、LED照明、舞臺展示和AV娛樂中心、體育運動賽事場展覽博物館、環境監測和保護、物聯網及大數據機房控制中心、工業自動化自動控制及數據采集、機器人及視覺控制、傳感及執行器運動控制、醫學影像、視頻可視會議、船舶航海運輸、海上及水下作業及鉆探井平臺等等領域的安防視頻監控、圖像傳輸和采集存儲分發、視頻會議、影像處理控制系統中。


◆ 大容量3G/HD/SD-SDI高清數字視頻接入?yún)R聚。
◆ 最大可支持高達16組1路SDI、8組2路SDI、14組4路SDI、1組16路SDI光口或電口輸入輸出。
◆ 支持各種RS-485/422/232各種云臺控制協議。
◆ 支持模擬音頻輸入/輸出。
◆ 支持各種有源無源報警、IO開關量信號
◆ 支持各種10/100/1000M以太網傳輸。
◆ 提供可選的基于RS-232/485/422串口、WEB和SNMP的網絡管理方式。
◆ 全表面貼裝技術。
◆ 19英寸12U工業型可插拔機架。


◆3G/HD/SD-SDI高清數字視頻中心接入?yún)R聚卡
支持SDI組數 16組1路SDI、8組2路SDI、14組4路SDI、1組16路SDI光口或電口輸入輸出。
視頻輸入/輸出阻抗 75Ω非平衡接口
視頻輸入/輸出電壓 典型峰-峰值800mVр-р,600~1000mVр-р
支持串行速率 143Mbps~2.97Gbps
視頻編碼位寬 8比特或10比特自動
返回?fù)p耗 ≤ -15 dB @ 5MHz~1.5GHZ, -10 dB @ 1.5GHZ~3GHZ,
重定時 自動重定時,自動識別各種速率
耦合方式 交流耦合
均衡方式 自動均衡
均衡 ≤ 120 meters of Belden 1694A at 2.97 Gbps
  ≤ 140 meters of Belden 1694A at 1.485 Gbps
  ≤ 400 meters of Belden 1694A at 270Mbps
最大校準抖動(100KHZ~2.97Gbps) ≤ 0.2UI
最大定時抖動(10HZ~2.97Gbps) ≤ 0.2UI
嵌入音頻、輔助空間、EDH數據 透明支持
◆RS-232/485/422云臺控制數據
接口數量 多路可選
物理接口 工業接線端子
RS232 通信速率 最大115.2Kbps
通信誤碼率 小于10E-12
通信協議 支持各種云臺控制協議
通信方式 支持正向、反向或雙向數據通信
RS485/422 通信速率 最大115.2Kbps
通信誤碼率 小于10E-12
通信協議 支持各種云臺控制協議
通信方式 支持正向、反向或雙向數據通信
數字IO/報警開關量
接口數量 多路可選
物理接口 工業接線端子
輸入信號 有源或無源數字IO/報警開關量輸入、TTL/CMOS、直流高低壓脈沖、繼電器觸點、按鈕報警等信號。
輸出信號 有源或無源數字IO/報警開關量輸出、TTL/CMOS、直流高低壓脈沖、NPN/PNP推挽或開路、繼電器觸點輸出,常開常閉可選。
模擬音頻
接口數量 多路可選
物理接口 工業接線端子
信號種類 平衡或非平衡、立體聲或單聲道可選
輸入阻抗 平衡600Ω/47 KΩ,非平衡18KΩ
分配輸出阻抗 平衡100Ω,非平衡50Ω
輸入、分配輸出電平 0dBm
以太網
接口數量 多路可選
物理接口 RJ45
接口標準 支持符合IEEE802.3 10Base-TX 標準
支持符合IEEE802.3u 100Base-TX標準
支持符合IEEE802.3u 1000Base-TX標準
傳輸速率 10/1000M 或10/100/1000M自適應
線纜要求 任意交叉或直連非屏蔽5類或6類雙絞線
指示燈 網絡連接狀態和數據收發指示
光纖接口
接口數量 1路
物理接口 FC/SC/ST/LC/E2000/SFP
光纖種類 單模(9/125um)或多模(50/62.5/125um)或塑料光纖
光纖連接端面 PC/APC/UPC
光纖數量 單/雙纖
光發射波長 1310~1610nm(單模) ,850~1610nm(多模),650~1310nm(塑料光纖)
傳輸距離 多模:1/2/4/8公里;單模:0~10/20/40/80/120公里;塑料:光纖0~100米
電源輸入/供電方式 220V/110V(85~265V)交直流 -48V (36~72V) 直流
物理接口 通用電源插座 直流電源端子
最大輸出功率(48VDC) 500W/1KW 500W/1KW
工作環境 通用型 工業型
工作溫度 -20℃~+50℃ -30℃~+70℃/可定制
濕度 0~95%不結凝 0~95%不結凝
外形尺寸
插最大卡數 9塊
最大高度 19英寸12U















江蘇新創3G/HD/SD-SDI高清數字視頻中心接入?yún)R聚卡訂貨型號命名標準:

FR-3G/HD/SD-SDIabcWXV-COMPabcX-S/M/P-1/2--MC1-G/I-NC/NM/ND

FR-3G/HD/SD-SDIabcXX8-COMPabcX-S/M/P-1/2--MC1-G/I-NC/NM/ND:3G/HD/SD-SDI高清數字視頻中心接入?yún)R聚卡;

3G/HD/SD-SDI:表示3G/HD/SD-SDI數字高清視頻;

a:表示正向; b:表示反向; c:表示雙向;
W:表示路數; V:表示組數;

COMPabcX:表示可復合的信號接口方向及路數;
a:表示正向; b:表示反向; c:表示雙向;
X:表示路數;

S/M/PX:表示單模/多模光纖/塑料光纖及使用光纖數量
S:表示單模光纖;
M:表示單模光纖;
P:表示塑料光纖;
a:表示正向; b:表示反向; c:表示雙向;
X:表示光纖數量;

G/I:表示封裝形式;
G:表示通用型封裝; I:表示工業型封裝;

NC/NM/ND:網管
NC:表示非網管型; NC:表示網管型; NC:表示帶數字診斷性網管型;
