一、需求分析：
目前視頻會議系統已經全面轉向高清視頻會議系統，高清視頻會議系統的終端設備和會議室之間主要是傳輸雙向高清視頻（YPbPr、HDMI、DVI、SDI）、音頻（模擬立體聲音頻、AES/EBU、S/PDIF等數字音頻）和終端設備的控制數據（RS232/RS422/RS485），高清的音視頻信號的線纜傳輸距離一般只有幾米，例如HDMI/DVI為5米，YPbPr一般為20多米。會議系統終端設備一般放置在機房，會議室與機房之間的距離一般有十多米至幾百米。為了保證會議系統的效果，一般需要利用專用傳輸系統來傳輸會議室與機房之間的各種信號。雙絞線高清傳輸和光纖高清傳輸就是最常用的兩種方式。
二、方案介紹
2.1、雙絞線傳輸：
雙絞線高清信號傳輸設備主要用于高清音視頻信號的短距離傳輸，尤其是在50米之內，該方案采用非壓縮傳輸，將數字音視頻信號轉化為在雙絞線上傳輸?shù)牟罘中盘?hào)，由于無需光電轉換，所以成本較低，但由于采用電纜連接，所以抗雷擊、靜電、電磁干擾、地電位失配的能力較弱。具體產品介紹請點擊：信號雙絞線延長分配器。具體方案如下圖1：在會議室和機房各安裝一臺高清雙絞線傳輸設備，該設備可以傳輸雙向高清音視頻信號以及控制信號，在會議室和機房直接利用幾根CAT5或CAT6的雙絞線即可傳輸，注意在安裝時最好采用等電位連接。
2.2、光纖傳輸：
光纖高清信號傳輸主要用于高清音視頻信號的長距離傳輸，尤其是在50米~20千米，該方案采用非壓縮傳輸，將數字音視頻信號轉化為在光纖上傳輸?shù)牟罘中盘?hào)，由于需要對R、G、B、時鐘四個信號進行光電轉換，需要多個光模塊和光纖專用器件，所以成本較高，但由于采用光纖連接，所以抗雷擊、電磁干擾、地電位失配的能力較強，傳輸距離較遠，同時保密性能好。具體產品介紹請點擊：高清顯示及專業視音頻光端機。具體方案如下圖2：在會議室和機房各安裝一臺高清視頻光端機，該設備可以傳輸雙向高清音視頻信號以及控制信號，在會議室和機房直接利用1根或多根光纖傳輸。

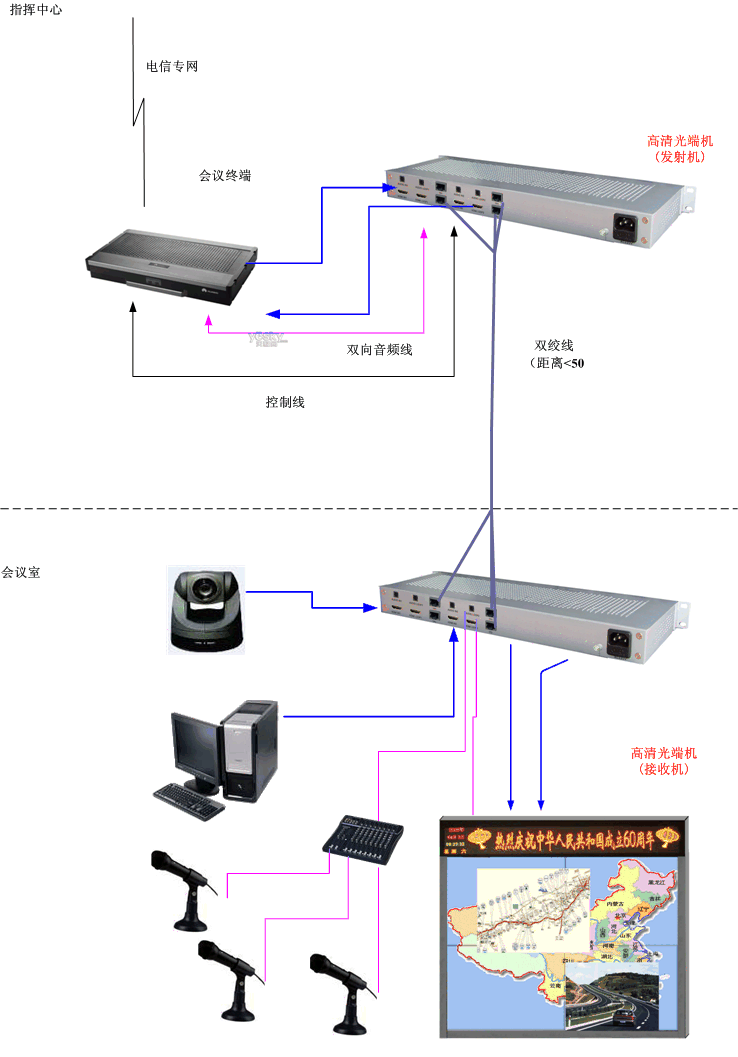

附圖1：高清音視頻會議信號雙絞線傳輸

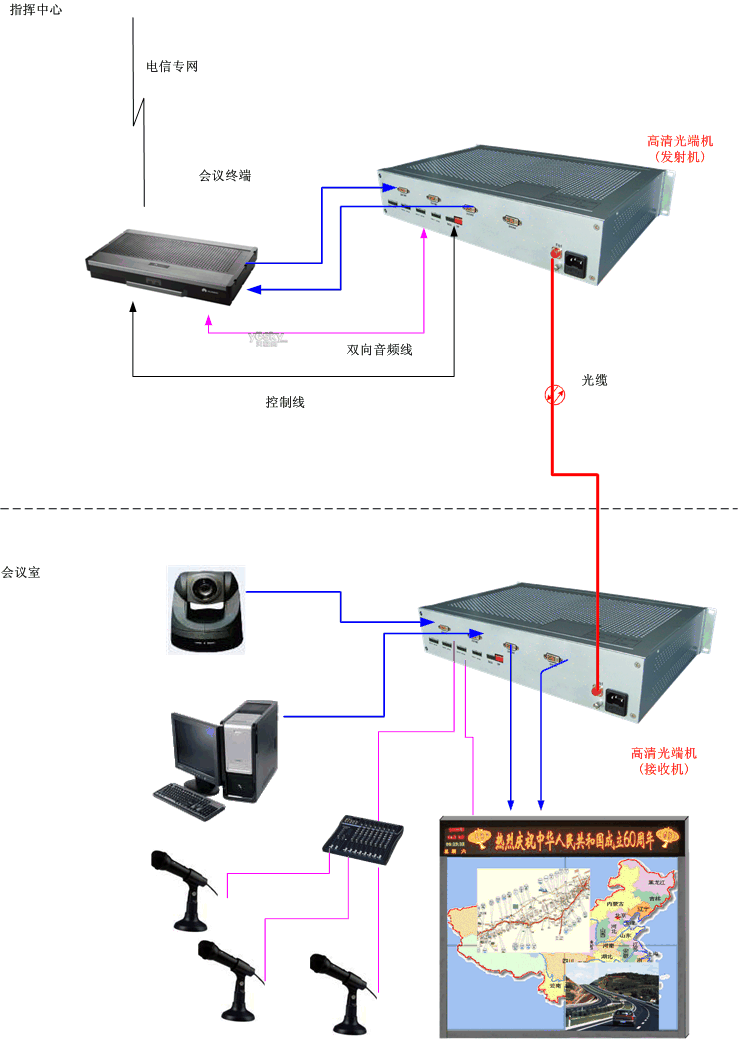

附圖2：高清音視頻會議信號光纖傳輸
