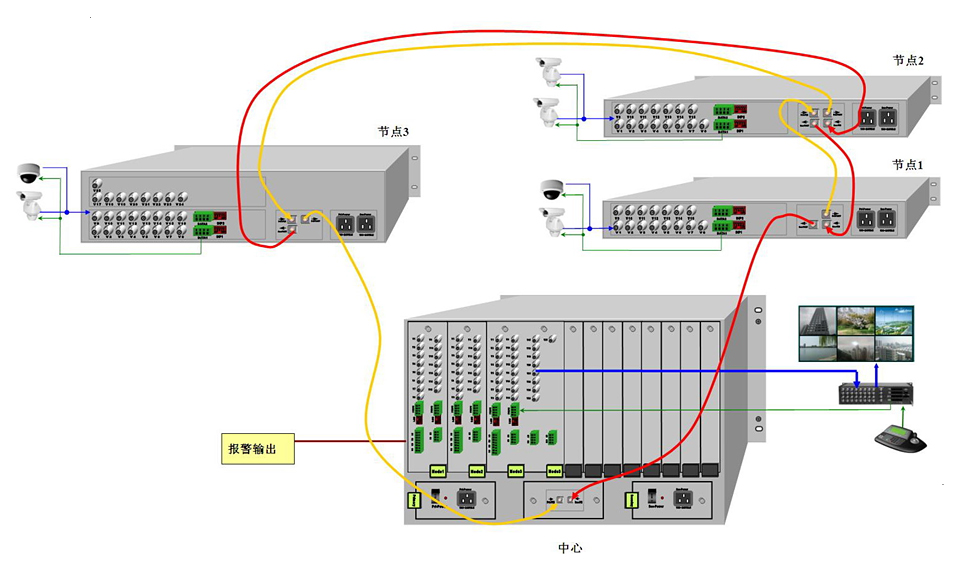

下圖為光纖冗余光端機用于國外某隧道的應用方案，由于有兩路相互冗余的環狀光纖網，當其中一個環網的光纖斷了時，另外一個光纖環網繼續以單環光纖網通信，切換時間為零，大大增加了系統光纖通信的可靠性。 同時，光纖冗余光端機還有雙電源備份功能，從而大大地提高了系統的穩定性、可靠性。
